Монтаж сип вимоги і етапи

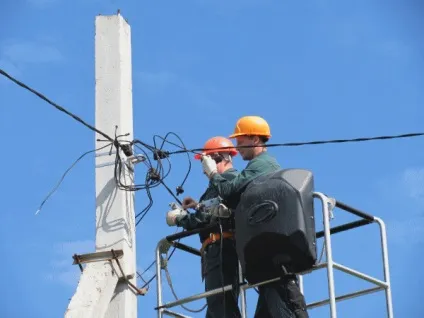

Створення в країні розгалуженої мережі повітряних ліній передачі електроенергії загальною протяжністю понад 2 млн. Км привело до необхідності повсюдного створення нових технологій щодо застосування самоутримних ізольованих проводів (СІП). На фото нижче зображено, як електромонтажники монтують повітряну ізольовану лінію (ВЛІ).

Монтаж ВЛІ із застосуванням самонесучого ізольованого проводу (СІП)

Переваги і недоліки

ВЛІ із застосуванням СІП мають наступні переваги:

1. Підвищена електробезпека і експлуатаційна надійність.
2. Зменшення експлуатаційних витрат і трудомісткості монтажу ліній.
3. Невелика ціна, що дозволяє використовувати СІП замість кабелю.
4. У деяких випадках можлива прокладка своїми руками.
5. Зниження втрат електроенергії і падіння напруги.
6. Поверхня дроту незначно або зовсім не обростає льодом.
7. Простота підключення проводів під напругою.

Недоліком є ​​ціна, яка вище на 20%, ніж неізольованих проводів. Крім того, не всі вітчизняні енергосистеми ще готові відразу перейти на ВЛІ через нестачу коштів, інструменту, підготовленого персоналу і великого зносу обладнання.

Пристрій СИП і допоміжної арматури

СИП складається з скручених струмопровідних жив з алюмінію, покритих ізоляцією із зшитого поліетилену. Основні типи виробів зображені на малюнку. Для кріплення проводу застосовується несуча нульова жила, яка може бути неізольованою (СІП-1) або ізольованою (СІП-2). Вона виготовлена ​​з алюмінієвого сплаву і може містити сталевий сердечник для підвищення міцності.

Типи самоутримних ізольованих проводів

Для високовольтних ліній застосовується ізольований провід з однієї жили (СІП-3). Для відгалужень від магістралей використовуються двох, - або чотирижильного дроти без несучої жили (СІП-4).

Для монтажу СІП застосовується наступна арматура:

1. Анкерний кронштейн (рис. А нижче).
2. Анкерні клинові затискачі для кріплення несучої нейтралі на опорах (б).
3. Підтримують затискачі для проводу на проміжних і кутових опорах (в).
4. Відгалужувальні затискачі для підключення до проводів шляхом проколювання ізоляції (г).

Арматура, що застосовується для монтажу СІП

Монтаж магістральної ВЛІ

Розчищається траса під нову лінію, щоб можна було вільно встановити опори, розкачати і відрегулювати дроти. Їх особливістю є наявність поліетиленової ізоляції, надзвичайно чутливою до контактів з землею і конструкціями.

Кріпильні кронштейни встановлюються на опори за допомогою сталевої стрічки, коли вони ще лежать на землі. Опори встановлюють на заданих відстанях і з дотриманням орієнтації.

Важливою операцією монтажу, що дозволяє зберегти якість дроти, є його розкочування, яка складається з таких етапів:

1. Установка розгортальні візки з барабаном (рис. Нижче, поз. 1) біля опори з одного боку ділянки і механічною лебідкою (поз. 6) - з іншого.
2. Кріплення розкочувальних роликів (поз. 3) на опорах, починаючи від лебідки. У міру установки кожного ролика, через нього заправляється трос (поз. 5), розмотується з барабана лебідки. Після того, як трос буде підтягнутий до барабану з СИП, його кріплять до кінця проводу через монтажний панчіх з вертлюгом, службовцям для того, щоб запобігти розмотування пучка проводів при протягуванні.
3. Пучок СІП простягається лебідкою через все опори, після чого його кріплять до анкерного затискача (поз. 1). При цьому дроти слід натягнути за допомогою лебідки. Потім їх додатково натягують з протилежного боку ручним пристроєм (поз. 3) з контролем динамометром сили натягу.
4. На початку ділянки проводиться кріплення нульової жили до анкерного затискача на кронштейні (поз. 4).
5. Провід перекладається на підтримуючі затискачі з розкочувальних роликів.
6. Несуча нульова жила від'єднується клинами від фазних і кріпиться фіксатором в підтримує затиску. З його обох сторін джгут СІП стягується кабельними ремінцями для його більшої міцності. Після можна зняти ролик з опори.

Схема монтажу СІП

Монтаж відгалуження від магістралі

Прокладка відгалуження від магістралі проводиться по повітрю або за допомогою підземного кабелю.

Для створення повітряних відгалужень до споживачів застосовується СИП-4, у якого немає несучої нульової жили. Монтаж і підключення до внутрішньої мережі можна зробити своїми руками.

На магістральної опорі самонесущий провід кріпиться до затиску з анкерним кріпленням (рис. Нижче поз. 2). Для іншого кінця застосовується зажим з настінним або анкерним кронштейном (поз. 3). При великих відстанях від магістралі провід підвішується на проміжних опорах (поз. 4). Для нього використовуються підтримують затискачі. Тут доцільно вибрати СІП з несучою нейтраллю.

Провід прокладається до місця підключення, відрізається секторними ножицями і кожен провідник закладається оголеним кінцем в наконечник, який закріплюється на клемнику розподільної шафи гайкою з шайбою.

Можна також з'єднати СІП з жилами «домашнього» кабелю ВВГ проколюють зажимами.

Підключення ответвительной лінії до ЛЕП проводиться проколюють зажимами.

Схема монтажу відгалуження до споживача

Технічні характеристики СИП розраховані для його використання на відкритому повітрі. Прокладання кабеля своїми руками проста. При цьому повинна бути правильно обрана арматура, точно виконана інструкція всіх етапів монтажу і дотримані правила електробезпеки. Якщо робота виконується вперше, краще звернутися за допомогою до фахівців.
