Монолітне бетонне перекриття своїми руками
Заливка монолітного міжповерхового перекриття - не найпростіший, але дійсно універсальний і перевірений часом метод. У цій статті ми розповімо про основні конструкційних особливостях і етапах влаштування перекриття, а також видах опалубки, в тому числі і незнімної.
Типологія будівель і сфера застосування
Основною сферою застосування монолітних перекриттів є будівлі з несучими стінами з цегли, блокової кладки або бетонних панелей, а також купольні будинки. Вимоги до монолітності перекриття можуть бути обумовлені:
· Нестандартним планом будівлі;
· Необхідністю істотно збільшити несучу здатність перекриття;
· Підвищеними вимогами до гідро- і шумоізоляції;
· Необхідністю забезпечити вільне планування;
· Скороченням витрат на внутрішню обробку.
Заливка проводиться, як правило, після закінчення зведення стін першого поверху. Однак можливі варіанти заливки монолітних перекриттів вже в будівлях з покрівлею, якщо того вимагають погодні або інші умови. В такому випадку на кладці нижнього поверху монтують двотаврові балки і по периметру несучих стін заливають вінець на висоту перекриття. Також, для посилення механічних зв'язків, з внутрішньої сторони вінця випускають на 40-50 см заставну арматуру. Її сумарний перетин не може бути менше 0,4% від перетину поздовжнього зрізу вінця.
Проектні розрахунки несучої конструкції

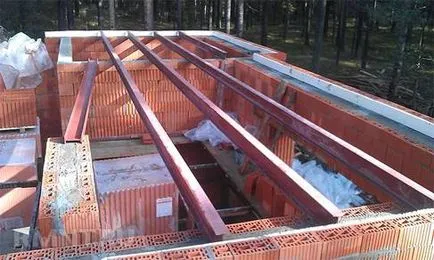

Ситуація може бути виправлена включенням в несучу конструкцію двотаврових сталевих балок, укладених на вирівняну бетоном поверхню кладки несучих стін. Інший спосіб збільшити довжину прольоту при збереженні відносної свободи планування - опереть перекриття на колони. При товщині монолітної конструкції до 400 мм і довжиною прольоту в чотирьох напрямках від колон до 12 метрів площа перетину опори становить 1-1,35 м 2. за умови що перетин заставної арматури в колоні не менше 1,4%.
Розрахунок армування монолітної плити
У загальному випадку товщина плити визначається кількістю армуючої стали, яка в неї закладена. Плотностьармірованія, в свою чергу, залежить від граничної допустимої навантаження і стійкості до утворення тріщин. Уникаючи окремих випадків, можна привести загальний приклад конструкції, яка демонструє повну відповідність нормативним вимогам при досить високий запас міцності.
У приватному будівництві залізобетон зміцнюють арматурою з періодичним профілем класу А400, він же А-III.
Діаметр прутів в плитах товщиною:
· До 150 мм - не менше 10-12 мм;
· Від 150 до 250 мм - не менше 12-14 мм;
· Від 250 до 400 мм - не менше 14-16 мм.
Арматуру укладають двома сітками з розміром вічка 120-160 мм, товщина захисного шару бетону від країв плити - не менше 80-120 мм, а зверху і знизу не менше 40 мм. Напрямок укладання чотирьох рядів арматури, починаючи з нижнього: уздовж, поперек, поперек, уздовж. Для перев'язки використовується оцинкований дріт товщиною не менше 2 мм.
Монтаж опалубки різних типів

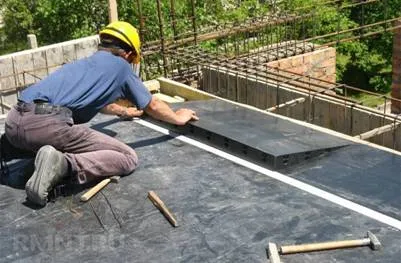

Опалубка повинна витримувати навантаження в 500-1100 кг / м 2. включаючи динамічний вплив падаючого бетону. Для створення площині опалубки можуть бути використані:
1. Пластикові листи багаторазової опалубки.
2. Вологостійка фанера товщиною 17-23 мм.
3. ОСП товщиною 20-26 мм.
Краї плит повинні щільно прилягати до стін, не допускається використання опалубки з зазорами на стиках більше 2 мм, якщо не планується застеляти поверхню гідроізолюючої плівкою.

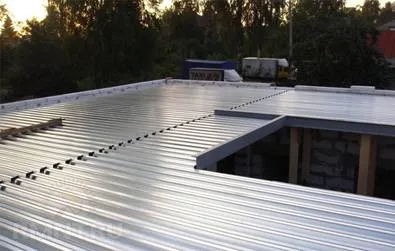

Іноді розумно робити опалубку незнімної, використовуючи для цього профільовані листи, орієнтуючи їх вузької полицею вниз. Їх розташовують уздовж плити, щоб хвилі при заливці утворювали численні ребра жорсткості. Розрахунок товщини ведеться від нижнього ребра, таким чином економія бетонної суміші становить 20-25%. При цьому висота гребеня не повинна перевищувати третини загальної товщини плити. Якщо опалубку знімати не планується, в неї вкручують саморізи з гумовою шайбою і прив'язують їх тонким дротом до арматури.

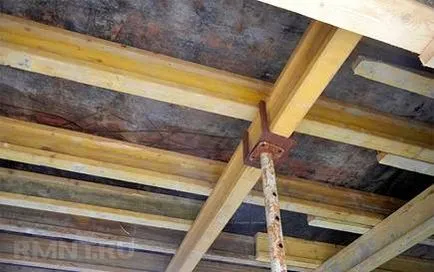

Монтаж опалубки починають з розміщення стійок: це можуть бути або сталеві телескопічні стійки з триногою і унівілкі, або деревина без вад перерізом не менше 100 см 2. Кожна стійка повинна бути пов'язана з двома сусідніми похилими зв'язками з дюймової дошки. Стійки монтують по лініях балок, відстань між якими, в залежності від товщини плити 150-400 мм, становить:
· 190-240 см при товщині фанери до 20 мм;
· 210-260 см при товщині фанери від 21см.
При цьому відстань між стійками однієї балки, в залежності від проміжку між ними, складає:
· Від 140 до 200 см при прольоті до 150 см;
· Від 120 до 180 см при прольоті 160-210 см;
· Від 100 до 140 см при прольоті 210-250 см.
Основні балки, як правило, виконані з бруса 100х100 мм. На них поперек з кроком 500-650 см укладають вторинні балки, які мають перетин у 50% основних. Якщо опалубка з профільованого листа, крок вторинних балок дорівнює 3,5 відстаней між хвилями.
Вертикальну опалубку монтують з підпірних щитів, прикладених до зовнішньої стіни будівлі. Часто по периметру укладають блоки газобетону товщиною 80-100 мм, щоб приховати пояс перекриття.
Армування і обв'язка

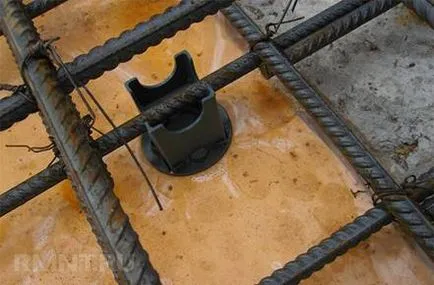

Після монтажу опалубки її змащують антиадгезивного складом і починають укладання арматури. На вінцях і опорних ребрах прути пов'язують в квадрат, зберігаючи з усіх боків мінімально допустимий захисний шар. Основний масив перекриття армується сіткою. Нижній шар укладають на пластикові «сухарі», контролюючі збереження нижнього захисного шару. Сітку перев'язують на перетині кожного третього прута.

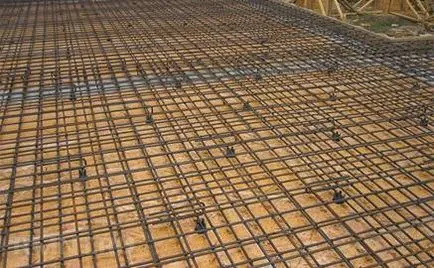

Після обв'язки нижньої сітки на неї встановлюють проміжні фіксатори через 100 см в шаховому порядку. Для посилення опори на стіни монтують торцеві фіксатори. Ці елементи допомагають зберігати проектне відстань між двома площинами армування.
Змонтовану верхню сітку пов'язують з нижньої сполучними скобами. Після завершення монтажу армована конструкція повинна бути як одне ціле і легко сприймати навантаження від тих, що ходять по ній людей.
Монолітні перекриття заливають бетоном марки В20-В30, приготованим в фабричних умовах. Заливка монолітних перекриттів повинна проводитися в один етап, тому заповнення простору малими дозами не рекомендується. Якщо відразу весь обсяг робіт виконати неможливо, ділянки плити потрібно розітнути сіткою з вічком 8-10 мм.

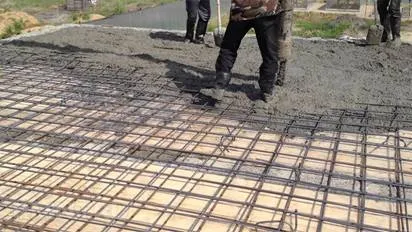

Подача суміші до перекриття може проводитися бетононасосом або об'ємної цебром, що піднімається краном. Після подачі наверх суміш рівномірно розподіляють, саджають вібрацією і залишають застигати.

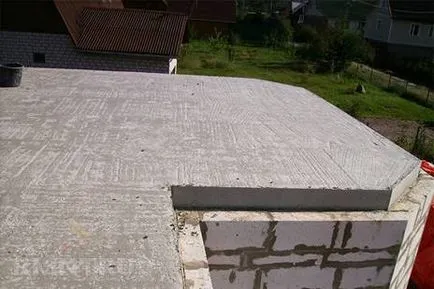

Бетон набирає достатню міцність через 4 тижні, весь цей час він потребує періодичного змочування і захисту від дощу перші 2-е доби. Після висихання опалубку можна знімати і приступати до зведення стін.
