Міська лівневка (зливова каналізація) - види, відмінності та конструкції
Міська зливова каналізація (лівневка) являє собою складну розгалужену систему, яка видаляє талу та дощову воду з проїжджої частини, тротуарів, газонів і інших поверхонь, а також з покрівель будівель. Вона облаштовується на вулицях, у дворах, в приватних домоволодіннях і на території підприємств для забезпечення безперешкодного пересування людей і транспорту, а також запобігання процесу руйнування тротуарів, фасадів і фундаментів будівель під впливом опадів.
Дощова вода спочатку збирається і відводиться, а потім очищається від піску і інших домішок у відстійниках. В обробленому вигляді вона надходить у систему міських очисних споруд. Тип міської ливневки підбирається з урахуванням розрахункового обсягу стічних вод, можливої точки скидання, а також ландшафтних і інших особливостей.
Відмінності міської зливової каналізації
Системи відведення дощових і талих вод відрізняються складністю в інженерному плані. Кожна лівневка в місті включає в себе кілька обов'язкових елементів, які виконують свої особливі функції. В тому числі:
- жолоби і лотки, в які потрапляє вода з тротуарів і доріг;
- дощоприймачі, обладнані гратами;
- каналізаційний трубопровід, що транспортує зливові стоки, з системою колодязів
- колектори, які об'єднують різні трубопроводи в єдину магістраль;
- зливові очисні споруди;
Залежно від точки скидання очищеної стоку і глибини закладення мережі можуть бути передбачені додаткові елементи ливневки, наприклад УФ-знезараження, каналізаційні насосні станції (КНС) та інші.
Розрізняють зливові каналізації з точковим і лінійним водовідведенням.
точкова лівневка

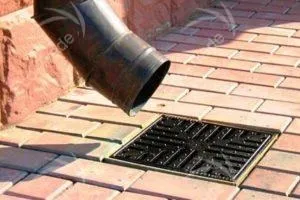

Система точкового типу включає в себе дощоприймачі, закриття гратами, які облаштовуються на ділянках найбільшого скупчення зливових стоків.
При монтажі ливневки точкового типу на ділянках з водонепроникним покриттям забезпечується ухил системи у напрямку до дощоприймачі. Зібрана вода за допомогою трубопровідної системи транспортується до системи відстійників, очисних споруд, а потім приєднується до загальної магістралі. Головним недоліком точкового способу установки є складність реалізації для осушення тротуарів і великих доріг. Серед достоїнств зливових каналізацій даного типу:
- простота монтажу;
- зручність використання;
- безпеку експлуатації;
- велика пропускаючи здатність (дуже важливо при зборі води з дахів будівель).
лінійна лівневка
Лінійна лівневка являє собою систему жолобів, які монтуються з ухилом у напрямку до колектора. Вона є оптимальним варіантом, якщо необхідно відводити зливові стоки з заасфальтованих майданчиків, проїзної та перехідної частини доріг. Міська лівневка лінійного типу конструкційно має на увазі наявність песькоуловітелей великого обсягу, так як з вулиць буде потрапляти велика кількість піску і інших механічних забруднень. Щоб експлуатація системи була максимально ефективною і безпечною, встановлюються заслінки, решітки та трапи.
Головною перевагою лінійної системи є можливість відведення великої кількості води з тротуарів і заасфальтованих доріг. Серйозний недолік - необхідність регулярного обслуговування, оскільки через великий обсяг піску система швидко засмічується і потребує очищення.
Багато зливові каналізації сучасного типу мають на увазі можливість установки контрольно-сигнальної автоматики, яка сповіщає про переповнення системи або засміченні конкретного елемента. Контролююча апаратура монтується безпосередньо в елементах зливових очисних споруд (ЛОС), таких як пескоуловитель і маслобензоотделітель. Таким чином, значно спрощується обслуговування і експлуатація міської ливневки.
Види зливової каналізації по способу відведення вод
За способом відведення талих і дощових вод розрізняють наступні типи систем:

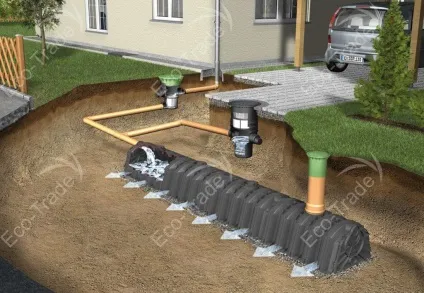

- Закриті. Являють собою складний механізм, для реалізації якого необхідно виконати детальний гідравлічний розрахунок в складі проектної документації марки НВК і вибрати оптимальний діаметр трубопроводу. Вода переміщається в спеціальні лотки і дощоприймачі, а потім транспортується самопливом в зливові очисні споруди (ЛОС). Далі - також самопливом або під напором рідина потрапляє в колектор або іншу точку скидання.
- Відкриті. Найбільш проста у виконанні система. Все опади збираються в спеціальні закриття гратами лотки, змонтовані в канавах. Лівневка облаштовується під нахилом до колектора.
- Змішані. Включає в себе конструкційні елементи обох вищеназваних систем, що дозволяє знижувати витрати на відведення стічних вод.
