Мінітрактор саморобний з ламаються рамою
Коли виникає потреба в якісному механічному пристрої, без якого не обійтися при скопуванні грунту, посадці різноманітних сільськогосподарських культур, є очевидним, що за покупку махини в магазині, необхідно викласти велику суму. Щоб не витрачати сімейний бюджет можна спорудити міні-трактор переломка своїми руками.
Що він собою являє?
Саморобний мінітрактор переломка 4Х4 виглядає як стандартний трактор сконструйований на мотоблоки. Існує три види тракторів:
- саморобний;
- заводський;
- перероблений за допомогою заводських інструментів.

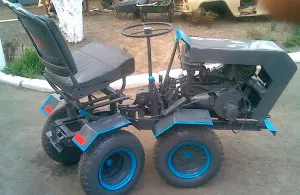

Самостійно зібраний мінітрактор
Своїми руками зібрати трактор - це не просте, але досить цікаве заняття, що вимагає ретельності і зосередженості. Існує велика кількість варіацій збірки, але є оптимальна конструкція, не тільки для досвідчених, а й для початківців проектувальників. Конструкція представлена на фото.

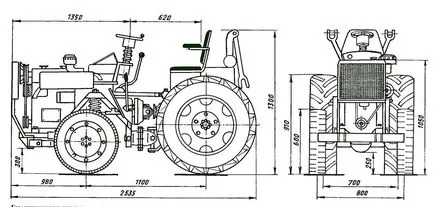

Конструкція саморобного мінітрактора
В першу чергу розглянемо конструкцію рами. Чи не дивлячись на незграбність із зовнішнього боку, всі вузли, які з'єднують і деталі шасі розподілені раціонально.
Головні частини рами:
Лонжерони трактора мають триступінчатим зібраним спорудою. Сходинки спереду виконуються з швелерів десятого розміру, остання - з труби форми квадрата (матеріалу сталь), зі сторонами 80х80 мм. Траверс ззаду також робиться з швелера шістнадцятого розміру, а спереду - на дванадцяту. Точно така ж система підходить і для підготовки поперечки.
Для трактора можна вибирати будь-який двигун, який підійде по потужності. Оптимальний варіант - це 4-х циліндровий двигун з водяним охолодженням на дизелі. За потужністю - 40 л.с. але як для самостійно зробленої моделі мінітрактора з метою роботи на домашніх ділянках, цього цілком вистачить.

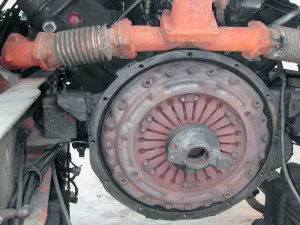

Зчеплення з ГАЗ-52
Роздавальна коробка ВВП і коробка передач підійде з безхазяйного ГАЗ-53 (або схожою моделі), а зчеплення - з ГАЗ-52. Для стикування кошика зчеплення з силовим агрегатом важливо заново зробити маховик двигуна і спорудити оновлений кожух кошика з метою підігнати необхідний розмір. Маховик обробляють на верстаті для токарів. Потрібно зрізати область ззаду і виточити ще один проліт по середині.
Міст інтегрується в механізм без значних змін. Його можна застосовувати яких завгодно розмірів. Чотири драбини сприяють кріпленню до рами. Карданний вал можна складати з різних автомобілів. Гарна амортизація досягається завдяки установці 18-дюймових шин.
Встановлювати колеса на ступиці зовсім просто. Можна помітити, що з диска вирізається його частина по центру з отвором для установки, замість якої приварюється центральна частина диска від ЗіЛ-130. Міст спереду споруджується власними силами - серйозних навичок для цього не потрібно мати, так як він не є провідним. Щоб спростити процес складання можна переставити міст з інших машин.
Колісна база
Колісній базі, для міні трактора, важливо приділити особливу увагу. Звичайно, цілком достатньо використовувати колеса з легкової машини, але тут варто йти розмірено. Необхідні габарити дисків коліс, для переднього моста, приблизно 14 дюймів. Якщо вибрати менший діаметр, то існує ризик некоректної роботи минитрактора в майбутньому. Адже нам важливо щоб трактор не провалювався в землю. Але існує інша сторона медалі - якщо передні колеса будуть надмірно величезними, водієві доведеться набратися сил щоб здійснювати ті чи інші маневри. Це буде фізично важко. Але цей процес можна спростити за допомогою гідропідсилювача керма.
Важливо щоб покришки коліс в саморобному мінітракторів мали хороші грунтозацепи. Це додасть маневреності трактора, зменшить навантаження на ходову частину і спростить роботу.
управління керма
Щоб підвищити маневреність трактора, необхідно встановити на кермо гідравлічне управління. Можна на техніці, яку списали в сільському господарстві, знайти гідравліку. Щоб її зібрати потрібний масляний насос, який доведеться в роботу, завдяки двигуну. Він забезпечує потрібний тиск в гідродвигун. Добре, коли колеса головного валу підлягають управлінню за рахунок редуктора. Напрямок обороту відбувається завдяки простому розподільника на чотири робочих позиції.
Фото креслень вузлів
Своїми руками можна сконструювати мінітрактор 4х4 з ламаються рамою.
Повнопривідний трактор з ламаються рамою 4х4 має основна перевага - хороша маневреність. Це, безумовно, ускладнює складання, так як потрібно сконструювати вірний і якісний вал з сполуками.
Але принципи виготовлення всюди використовуються приблизно однакові. У всіх тракторах, коробка передач виводиться до водія і фіксується на рамі, кермові тяги сприяють управлінню. Скрізь експлуатується гідравлічний барабанне гальмо, який так само як і зчеплення має педальне управління. Акселератор і навісне обладнання використовується ручним керуванням.
Для конструювання минитрактора необхідні різні запчастини. Дуже добре підходять автомобільні. Наприклад, барабанне гальмо підійде для передніх коліс. Рейка керма і управління педалями підійде з невеликої машини ВАЗ. За принципом пошуку запчастин на ринку, можна підібрати ручне управління, сидіння та інші необхідні частини для міні-тракторів.
Інструменти для конструювання
- апарат для зварювання;
- дриль;
- гайкові ключі;
- дискова плита і багато інших.
Управління та сидіння

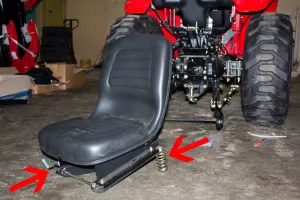

Автомобільне сидіння для міні-тракторів
Зазвичай приступають до монтажу системи управління і кінематичної схеми після конструювання ходової частини. Важливий момент в даному питанні - вірно розміщене сидіння. Для цього випадку прекрасно підійде сидіння від легковика. Його легко знайти в автомобільних майстерень або на автосервісах. Важливо щоб колесо керма був прикріплений на зручній водієві висоті. Кермо не повинен тіснити коліна, тому варто змонтувати так, щоб процес праці не провокував ніяких відчуттів дискомфорту.
Двигун і облаштування кузова
Після того, як ходова частина зібрана, кінематичний план реалізований, встановлено сидіння, можна починати монтувати основну частину минитрактора - двигун. Щоб його якісно зафіксувати на рамі, необхідно застосувати спеціалізовану плиту з пазами. Вона так само надає необхідну жорсткість ходової частини. Потім прокладаються електро та механічні ланцюга системи управління. Обшивають кузов, виходячи з побажань виробника. Але певні вузли та деталі кузова, краще приховати з метою запобігання засмічення і поломки при контакті з грунтом і непотрібними предметами.
технологія складання
Перед тим як створювати власноруч дану махину, слід визначитися для яких конкретно цілей вона призначається. Можливо в конкретному випадку важливі сінокосарки, фреза, лопати. Сам процес переломка розписується простим, коротким шляхом: мотоблок розташовується на рамі, спорудженої власними силами. Що стосується гальмівної системи, вона повинна бути барабанного типу, а рульова рейка може використовуватися від вітчизняних Жигулів.
Загальні поради по конструюванню
Коли в основу трактора береться мотоблок "Нева", його доцільніше вибирати зі зчіпкою, завдяки чому він зможе транспортувати вантажі і причепи з кузовом. Звичайно ж, міцною, сильною і довговічною моделлю трактора переломка стане машина, яка конструировалась на профільному, високоякісному мотоблоки. Виходячи з цього збільшиться працездатність трактора і ресурс експлуатації. Одним з багатьох відповідних типів таких пристроїв може бути мотоблок на дизелі "Кентавр" потужністю 9 л с. При виборі такої важливої комплектуючої, як мотоблок, варто розібратися в цільовому призначенні і функціях, які хочеться покласти на мінітрактор. Необхідно в деталях проаналізувати облаштування кузова. Продумати яким шляхом він буде суміщений з моторним блоком. У виготовленні кузова і рами, допоможуть профільовані труби або ж металеві куточки. Встановлюючи сильний двигун, кузов можна спорудити їх маленького причепа до машини. Важливо враховувати заздалегідь яким чином його кріпити до мотоблоку.
Споруджений своїми руками мінітрактор 4х4 переломка, буде незамінний для роботи на дачах, невеликих сільських городах. Важливо знати, що собівартість цієї махини буде мала, порівняно з вартістю минитрактора в спеціалізованих торгових точках.
