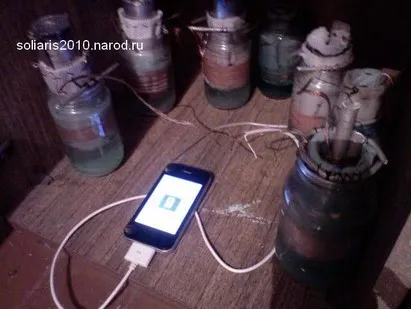

Саморобні мідно-купоросними ЕЛЕМЕНТ

У цій саморобної конструкції через недоступність чистого цинку, застосований алюмінієвий електрод, але е.д.с.алюмінія нижче ніж у цинку, становить 0,5 В, тобто одна банка дає всего0,5 вольт, через це прилад складається не з 4-х банок для напраженія в 3,5-4 вольти, а з 6-ти, щоб отримати як мінімум 3,6 вольт.

Зразкові технічні характеристики батареї елементів, що складається з 6-ти банок, ємністю 0,33 л. 3,7Вольт, струм замикання близько 500мА, ємність 25-30А / ч.

В ході випробування батарея елементів стабільно пропрацювала на одній столовій ложці купоросу близько 100 годин при струмі розряду приблизно 200мА / год, зараз прилад так-же працює, але сила струму значно менше і становить близько 80мА / ч, купарос практично витрачений, таким чином якщо порахувати , то можна визначити, скільки часу взагалі елементи пропрацюють на певній кількості купоросу, живлячи певні прилади.

ПОРЯДОК ВИГОТОВЛЕННЯ

Мідно-ЦИНКОВІ ГАЛЬВАНІЧНІ ЕЛЕМЕНТИ З мідного купоросу.

Ці елементи найчастіше застосовувалися для живлення радіоаматорського апаратури, так як вони найбільш прості у виготовленні, і володіють стійким напругою в порівнянні з іншими хімічними джерелами живлення, і практично майже не поляризуються.

Крім того вони дуже дешеві і зручні в експлуатаціі.Благодаря цим якостям вони набули широкого поширення і застосування в радіоаматорського середовищі минулих років.

Найпростіші мідно-купоросні елементи збираються зазвичай в среклянних банках об'ємом в 0,5-1 літр.
