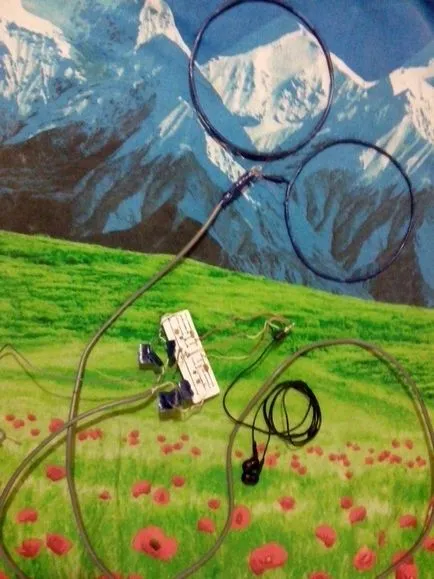

Металошукач «метелик»

Металошукач побудований на принципі зриву синхронізації двох котушок. Саме через таку цікавої конструкції, що зовні нагадує метелика, пристрій і отримало таку назву. Саморобка проста в збірці, а всі компоненти легко дістати.

Металошукач може працювати в воді, а однієї зарядки акумуляторів вистачає на 20-30 годин роботи. Струм становить 15 мА, важить пристрій всього 500 грам. Прилад можна налаштувати під будь-який грунт. Також є простий дискримінатор, тип металу можна визначати по тому, який звук подається в навушники.

Матеріали і інструменти для виготовлення:
- два транзистора КТ315 (ВС182, ВС546.);
- два конденсатора 1000 ПФ (1 нф або 102);
- два конденсатора 10000 пф (10 нф або 103);
- стереонавушники;
- два опору на 100 кОм;
- одна батарейка від мобільного на 3.7В;
- провід типу ПЕВ або ПЕЛ діаметром 0,5-0,7 мм в лакової ізоляції;
- паяльник і інші інструменти;
- матеріали для виготовлення корпусу.

Процес виготовлення металошукача:

Крок перший. схема пристрою

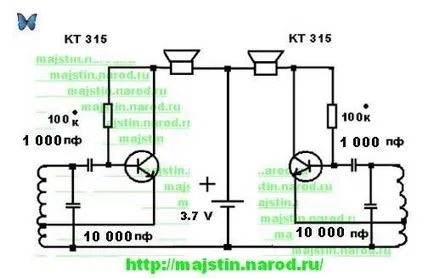

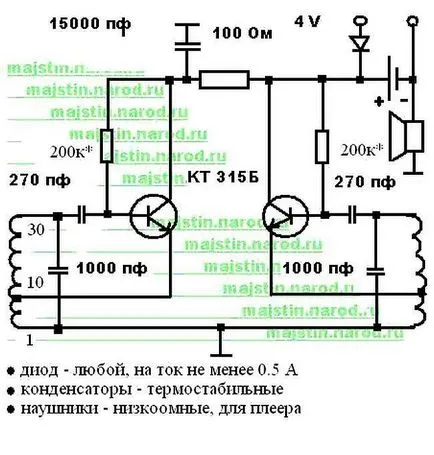

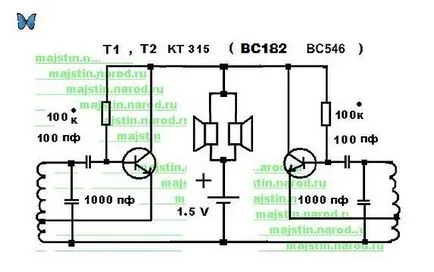

Схема не дуже жорстка, тому точно дотримуватися кількість витків, номінал деталей і джерело живлення не обов'язково. Найголовніша умова - ідентичність правої і лівої сторони. Перешкоди при роботі компенсуються, і грунт на якість роботи не впливає. Якщо схема зібрана симетрично, вона працює відразу. Сигнали з генераторів подаються на пластини Х і У.

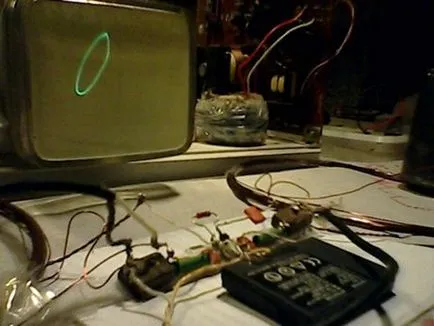

На зображенні видно, що частоти збігаються.

При зриви в навушниках починають з'являтися клацання.

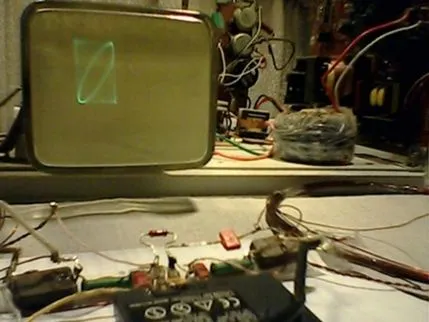

Тепер генератори не синхронізовані.

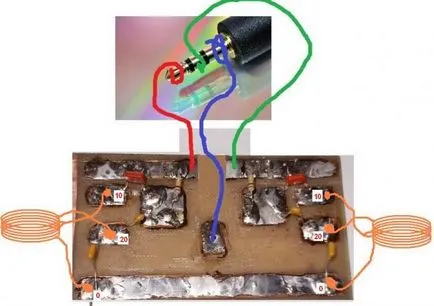

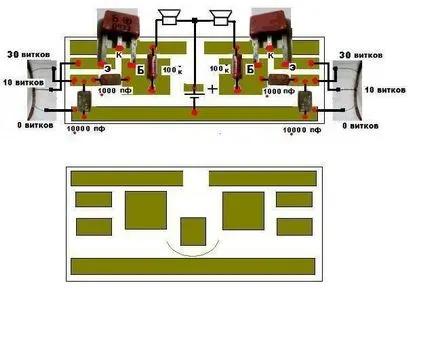

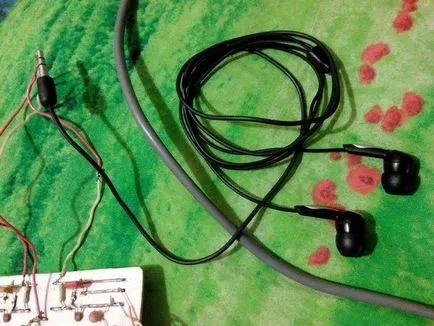

Крок другий. збірка плати

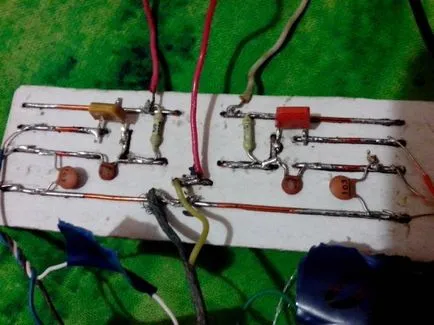

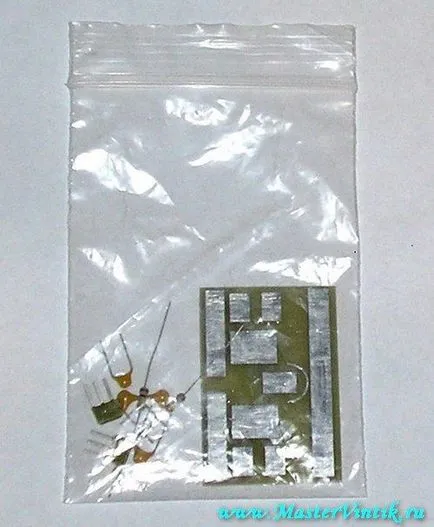

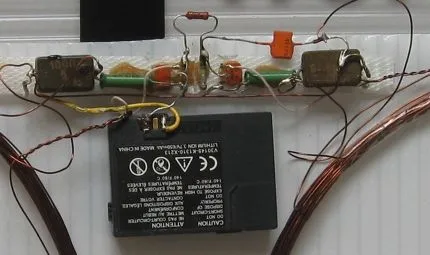

Для з'єднання деталей використовується будь-який клей, не провідний струм. Акумулятор повинен бути завжди заряджений і мати хорошу ємність, інакше настройка буде постійно збиватися. Для цих цілей можна застосовувати один-два акумулятора від мобільного.

Конденсатори повинні використовуватися слюдяні, не чутливі до температурних перепадів. Якщо немає текстоліту, плату можна зробити навіть з картону.

Крок третій. наметовому котушку

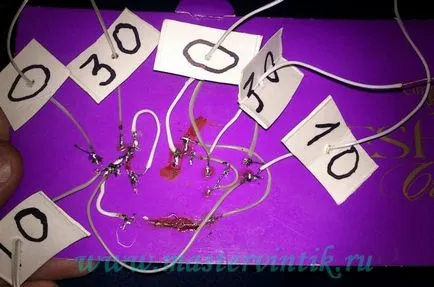

Перший виток котушки припаюється до мінуса від батареї. Далі потрібно намотувати котушку, наприклад на каструлі, після десяти витків потрібно зробити петлю. Тут провід потрібно зачистити і припаяти до емітера транзистора, тобто середньому відведення на схемі. Далі потрібно намотати останні 20 витків, згодом цей провід припаивается до з'єднання двох конденсаторів 10000 пф і 1000 ПФ. Таким точно чином потрібно зібрати і другу котушку.

Крок четвертий. корпус металошукача

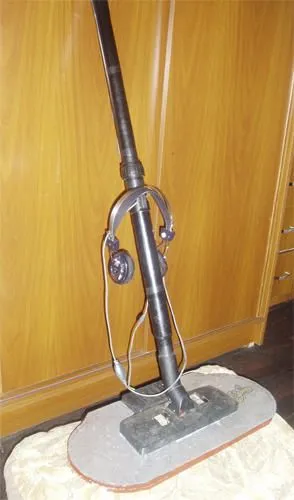

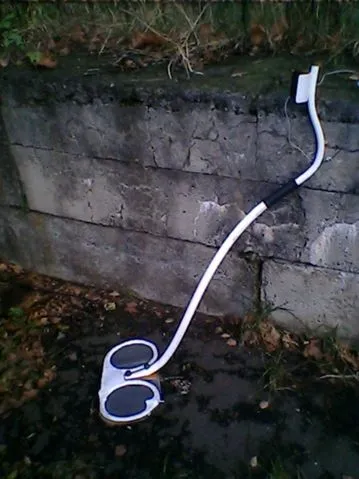

Для виготовлення штанги можна використовувати металлопластиковую водопровідну трубу, штангу потрібно робити розбірний. Труби на 20 і 26 туго входять одна в іншу. Котушки і схеми для захисту від вологи покривають масляним лаком. Приклеюються котушки на відстані 10-ти см.

Крок п'ятий. налаштовуємо металошукач
Пі включенні металошукача в навушниках повинен з'явитися писк. Якщо так вийшло, що схеми зібрані не однаковими, буде потрібно деяка настройка. Є два способи налаштувати металошукач, тобто синхронізувати генератори. Перший полягає в тому, що до кожної котушці підносять великий лист металу, при цьому під одним з котушок писк повинен припинитися. На цій котушці потрібно відігнути останній виток всередину. Або ж можна просто збільшити або зменшити відстань між котушками, поки звук не стане дуже тихим, або взагалі не припиниться. Поверх кожної котушки потрібно приклеїти трубочки з ферритом, потім можна буде налаштувати металошукач феритовим стрижнем до повної тиші.

Наступний спосіб полягає в налаштуванні приладу феритовим стрижнем. До котушці приклеюється трубочка і в неї вставляється стрижень. Далі феррит потрібно рухати до тих пір, поки звук в навушниках не припиниться.

Ще відрегулювати можна шматочками алюмінієвих пластинок, які приклеюються всередині або зовні котушок. Смужки кладуться на котушки і рухаються до повного затишшя в навушниках. Якщо в навушниках будуть чутні клацання, це говорить про те, що металошукач працює на максимальному рівні чутливості.

Ще для настройки паралельно конденсатору на 1000 ПФ можна встановити конденсатор змінної ємності, які можна знайти в радіоприймачах. Ось і все, після синхронізації можна приступати до пошуків.
