Тут все просто - чорні дроти - земля. червоний +5 вольт. жовтий +12 вольт. Даний роз'єм надзвичайно зручно використовувати для підключення більшості тач-скрінів, для живлення додаткових винтелятора, подсветок і всього іншого.

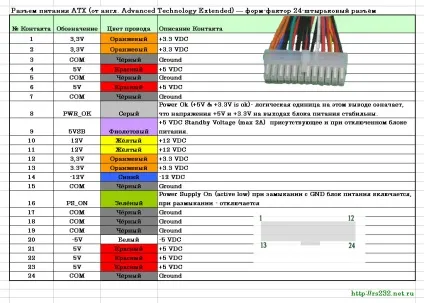

Схема розпаювання ATX - роз'єму блоку живлення 24 Піна

До перерахованих вище проводам додається помаранчевий провідник на 3,3 вольт. Найпростішим способом перевірки працездатності блоку живлення комп'ютера є замикання зеленого гнізда з будь-яким чорним, наприклад зігнутої скріпкою. Якщо включився вентилятор, то блок живлення з дуже значною часткою ймовірності ні до чого, тобто є робочим.

Нижче ви можете дізнатися позначення - терморегулятори основного роз'єму комп'ютерного блоку живлення ATX - роз'єм живлення ПК:

ATX (від англ. Advanced Technology Extended) - форм-фактор переважної більшості сучасних комп'ютерів. Розміри плат форм-фактора АТХ - 30,5х24,4 см.

Коротка історія та специфікація 24 пинового роз'єму блоків живлення комп'ютерів:

Використовувався до появи материнських плат з шиною PCI-Express:
5V VSB - «чергове» 5 У харчування (напруга подається при вимкненому комп'ютері)
PW OK - харчування (5 В і 3,3 В) в порядку
PS ON - 14-й контакт при замиканні на землю (Gnd) -15-й контакт блок живлення включається, при розмиканні вимикається. (Без навантаження не включати на тривалий час).
Gnd - «земля»

Додатковий 4-контактний роз'єм

З появою нових процесорів Pentium 4 / Athlon 64, що використовують для свого харчування шину 12V (а не 3,3 / 5V, як раніше), виникла потреба в додатковому 12V роз'ємі для їх харчування. Цей роз'єм зазвичай розташовується поруч з гніздом процесора, зазвичай зверху плати

24-контактний роз'єм - 24-контактний роз'єм ATX

Використовується в схемах живлення процесорів Pentium 4 і Athlon 64 з шиною PCI Express. від 20-Голковий роз'єму 24-контактний роз'єм відрізняється лише 4 новими штирями (на схемі - зліва), так що в більшості випадків він виявляється сумісний з старими пристроями. Положення засувки по стандарту змінилося, так що для забезпечення сумісності зі старими пристроями її часто роблять досить довгою, щоб перекривати потрібне положення в обох стандартах. Крім того, у багатьох блоків живлення додаткові 4 штирька «відшпиляються» від основної колодки, що дозволяє підключати їх в материнські плати з 20-штирьковим роз'ємом. Зазвичай, у разі, якщо немає великого навантаження, більшість материнських плат, розрахованих на 24-контактний роз'єм, можуть працювати і з 20-контактним роз'ємом.
