Засуваються ворота придбали таку велику популярність через зручності їх експлуатації, і, завдяки простоті конструкції, зібрати їх може будь-хто, що має сильні і умілі руки, господар. Щоб зробити механічні відкатні ворота своїми руками, майстру необхідно мати:

• Металеві листи;
• труби;
• бетон;
• фурнітуру;
• Необхідні інструменти.

Але слід зауважити, що фурнітуру краще встановлювати заводського виробництва. Вона буде працювати довгі роки, і обов'язково окупить ваші витрати на неї.

Механічні відкатні ворота

Типи прилад відсуває воріт

Відкатні портали бувають різного типу:

Останній тип використовуються найчастіше на промислових підприємствах.

Рейкові конструкції рухомих затворів

Популярними вважаються рухаються по рейці конструкції, так як їм не потрібно багато місця.

Механізм на рейках

Для пристрою таких в'їзних воріт прокладають на землі рейок, на який встановлюється воротная панель на коліщатках. Перевагою є їх стійкість до механічних впливів, а також до впливу навколишнього середовища і легкість експлуатації. Крім того, не існує проблем з відкриванням, навіть якщо створ важкий.

Засувні консольні ворота

Відкатні ворота консольного типу вимагають досить великого простору для відкату, але цей варіант не обмежує автомашини по висоті. Більш того, при правильній закладці опорної частини і вирівнюванні в'їзду, оптимальною вважається установка конструкції так, щоб відстань від землі до панелі було приблизно 10 см.

В цьому випадку обмерзання і снігопади не завадять нормальній роботі затвора. Важливо встановлювати зарухалися створ таким чином тим, хто має намір управляти роботою воріт за допомогою дистанційної електронної системи. Механічний спосіб управління теж не поганий, але для управління доведеться залишати кабіну машини, а в погану погоду цього робити так не хочеться.

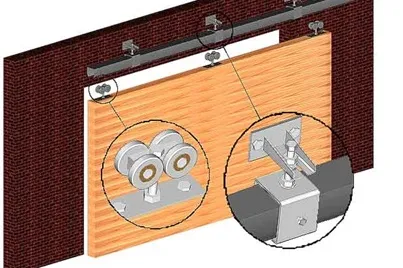

Відкатні навісні ворота

При навісному відкочується виконанні переміщаються по встановленій вгорі направляючої балки, до якої вони прикріплені.

На цю поперечну балку і доводиться вся основне навантаження, при монтажі головна увага приділяється їй і опорних стовпів. Особливо ретельно проводяться бетонні роботи при установці підвісних воріт. Процес установки підвісних воріт складніше всіх інших типів засувних конструкцій, до того ж, призводять до обмеження габаритів машин по висоті, це призвело до того, що цей вид використовується на підприємствах, і дуже рідко в приватних садибах.

Етапи дій по установці конструкції воріт

Плануючи установку механічних воріт, враховують, насамперед, розміри в'їзду, і власні фінансові можливості. Ретельно обміркувавши і реально оцінивши сили, можна встановити міцну, якісну і довговічну конструкцію.

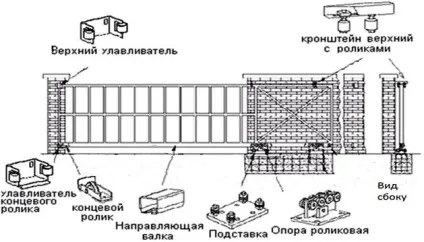

Схема механічних воріт

Зобразіть на папері загальну конструкцію воріт, на якій повинні бути:

• Рама воріт, з жорстко закріпленою на ній направляючої балкою;
• Роликові опори, закріплені на фундаменті;
• Кінцевий ролик;
• Нижній уловлювач;
• Верхній уловлювач, який дозволить створу гойдатися під натиском вітру;
• Направляючий пристрій з двома роликами, що обмежує бічні розгойдування в моменти відкривання або закривання воріт;
• Регулювальна підставка;
• Заглушка для направляючої рейки;
• швелер;
• Фундамент.

Відкатні ворота складаються з рухомої і протівовесной консольної частин. Загальний розмір встановлюваних воріт складається з довжини рухомий площині або створу загородження і консольної частини. Вважається, що ворота будуть легко рухатися, і не чинити перевантаження на роликові опори, якщо функціональна опорна частина буде мати величину, рівну половині ширини відстані між воротними стовпами.

Характеристики консольної частини складають наступні параметри:

• Ширина прорізу;
• Вага створу;
• Величина навантаження на роликові опори.

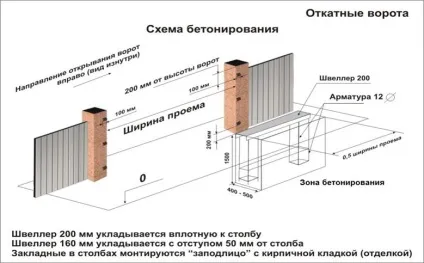

Бетонування підстави під роликові опори

Схема майбутніх зсувних воріт

Гарантією хорошою і довгої роботи зарухалися воріт є добротний фундамент, який відповідає таким вимогам:

• Яма під нього повинна бути на 30-50 см глибше, лінії промерзання грунту.
• Фундамент повинен бути рівний половині ширини отвору.
• Оптимальна ширина ями 0,50м. Замість заставної деталі самодельщики часто використовують швелер підходящої ширини понад 12 см. Яму розташовують якомога ближче до паркану, зрозуміло, і швелер кладеться впритул до огорожі.
• Для армування використовують прути діаметром 12 -14 мм. На дні насипають шар щебеню товщиною приблизно 10 см.
• Поверхня забетонувати швелера після установки стулки повинні бути на одному рівні з поверхнею грунту в отворі.
• Заставну деталь розташовують горизонтально, це обов'язково контролюється рівнем. Не повинно виникати перекосів і після завершення монтажу конструкції. Це необхідно для хорошої роботи воріт.
• Конструкція заливається бетоном. Повторно перевіряються всі рівні і позначки.
• Цемент повинен укріпляти 4-5 і більше днів.

Заставна в цемент

виготовлення воріт

Для виготовлення рухається площині воріт потрібні:

• Профільовані сталеві труби 60 х 40 х 2 мм; 40 х 20 х 2 мм; 20 х 20 х 2 мм;
• 10 кг електродів для зварювальних робіт і профільований лист;
• Грунтовка, яка необхідна для покриття поверхні металу;
• Антикорозійну фарбу;
• Комплект консольного обладнання.

Працювати вам доведеться в основному зварювальним апаратом і болгаркою. Хвостову частину рухомої частини пристрою роблять або прямокутної, або трикутної. Все залежить від бажання виконавця. Починають з розмітки заготовок, розрізи роблять під кутом в 45 °, щоб отримати міцні стикувальні шви при зварюванні профільних труб.

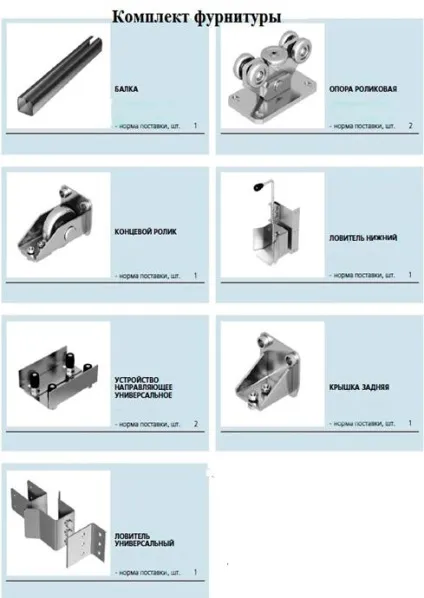

Комплект фурнітури для відкатних воріт

Всі частини, що в комплекті і показані на зображенні, необхідні для монтажу. Однак інструкція по кріпленню фурнітури не завжди додається до комплекту, і доводиться іноді самостійно відповідати на ці запитання.

Купуйте ролики металеві, вони будуть справно служити вам і в спеку, і в холоди.

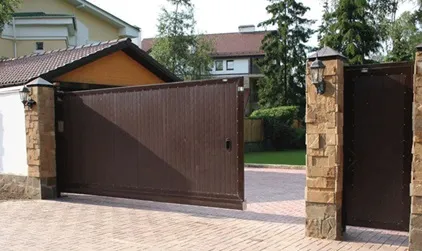

Механічні засувні ворота на дачу

Важливо! Перед початком робіт по установці воріт, їх потрібно оформити і отримати необхідні документи, куди входить і проект механічних воріт.

Збірка відкатних механічних воріт

При монтажі механічних розсувних воріт, дії виробляються в певному порядку:

1. До каркасу створу жорстко кріпиться або приварюється напрямна балка, прикріплюється кінцевий ролик і заглушка профілю. На площину створу кріпиться обшивка і обраного матеріалу.
2. На наполегливому стовпі монтують вловлювачі - верхній і нижній. На стовпі відкату нагорі встановлюється направляючий пристрій.
3. Готове полотно закочують на закріплені на швелері роликові опори. Установку ворітної панелі виробляють колективно, в поодинці з цим не впоратися.

Після деякої регулювання, ворота готові до експлуатації на довгі роки.

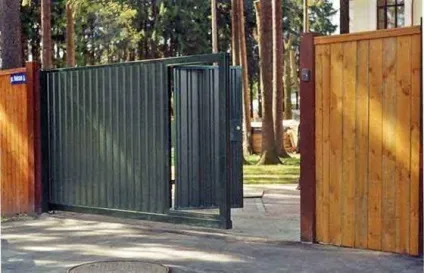

Готові відкатні ворота

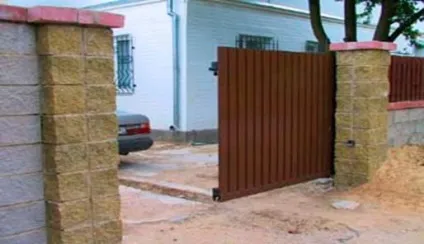

Наочна збірка і робота відкатного порталу

Самостійний монтаж зсувний хвіртки Робимо зсувні ворота самостійно Відкочується ворота різних типів Засувні ворота для садиби Автоматика для відкочувалися воріт

Врата описаної конструкції можна використовувати не тільки як дворові, їх застосування заходить і на спорудження типів: гараж, склад, теплиця, пальові будиночки на воді та інше, переваги такої роликової системи, будь вона з направляючої або підвісний - зручність автоматизації надалі, де досить приєднати електропостачання і відповідний привід з приймачем і невеликим контролером, що здійснюється без переробки конструкції.
