Ляльковий будинок - мрія кожної дівчинки. Тут вони готові самовіддано грати годинами, не підозрюючи при цьому, що поволі готують себе до майбутньої ролі дружини, матері, господині будинку. А доставити таку радість дівчинці не складно.
Своїм досвідом ділиться Олександр Залівако з Москви.
Хіба можна порівняти спорудження дитячого будиночка до цього будівництвом? Будиночок іграшковий. Але, як показала практика, підхід в обох випадках повинен бути однаково серйозним і грамотним в інженерному, конструктивному і технічному відношеннях. Як матеріал для виготовлення будиночка (рис. 1) я застосував фанеру ФК. Для бічних стінок, полиць (підлог) і перегородок вибрав фанеру товщиною 8 мм, для задньої стінки - товщиною 3 мм.
Мінімальний набір інструментів
Для виготовлення деталей і збірки лялькового будиночка своїми руками знадобляться лобзик, дриль (бажано зі стійкою), дрібнозуба ножівка, дві струбцини, напилок, паяльник. Наявність ручної дискової пили значно прискорить роботу. Крім того, будуть потрібні викрутка, молоток, цвяхи, саморізи і клей.
Матеріали для іграшкового будиночка
Два листа фанери: 1 525 х 1 525 х 8 мм і 1 525 х 1 525 х 3 мм (для зручності транспортування листи фанери ріжуть кожен на дві частини: 950 х 1 525 х 8 мм і 575 х 1 525 х 8 мм; 1 000 x 1 525 х 3 мм і 525 x 1 525 х 3 мм).
Рейки: кругла 0 6 × 1. 000 мм, квадратна 10x 10x 1 500 мм.
Компоненти для організації освітлення в саморобному ляльковому будиночку.
Над'яскравих світлодіодів (типорозмір 5050, світло - теплий білий 3 000 К); плоский кабель FRC на 34 жили; тумблери MTS-102 А1; резистори; блок живлення ПБС 5-0,5 зі штекером 2,5; гніздо живлення на панель DS-026C 2,5. Номінал резистора R (Ом) залежить від падіння напруги на світлодіоді Ud (В) і струму споживання I (А):
R = (Uпит - Ud) / I В даному випадку: Ugbn = 5 В; Ud = 3 В; I = 0,035 А, тоді (5 - 3) / 0,035 = 57 Ом вибираємо резистор найближчого номіналу: 56 Ом. У разі встановлення трьох світлодіодів паралельно струм збільшується в 3 рази - відповідно, номінал резистора зменшується до 18 Ом.

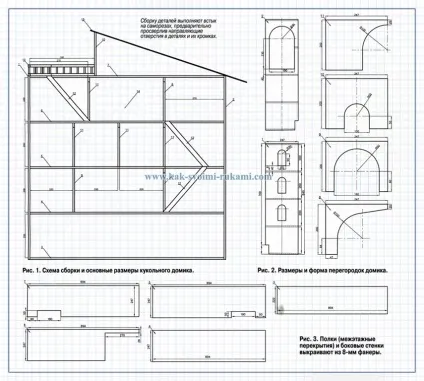

Мал. 1. Схема збірки і основні розміри лялькового будиночка.
Мал. 2. Розміри і форма перегородок доміка.Ріс. 3. Полиці (міжповерхові перекриття) і бічні стінки викроюють з 8-мм фанери.
Виготовлення деталей іграшкового будиночка
При розмітці деталей будиночка треба не тільки враховувати раціональне їх розташування на аркуші, але і пам'ятати, що у будівельній фанери ФК зазвичай одна сторона може бути чистіше і акуратніше, ніж інша. Так, у полиць і даху чистове сторона повинна бути зверху, а у бічних стінок - зовні.
Вісім перегородок (рис. 2) виготовляють з прямокутників розмірами 247 х 200 х 8 мм, роблячи необхідні вирізи лобзиком, а потім ретельно обробляючи кромки напильником.
Полки (міжповерхові перекриття) нарізають ножівкою (чотири прямокутники розмірами 247 х 894 х 8 мм і один - 222 х 894 х 8 мм). Ширину нижньої полиці (рис. 3) вибирають за місцем (через наявність плінтуса). У верхніх полицях лобзиком роблять вирізи під сходи (частина з них можна виконати ножівкою).
Викроюючи бічні стінки, пам'ятайте, що їх нижні кромки мають невеликий скіс. Вирізи під плінтус визначають за місцем. Вікна в бічних стінках випилюють лобзиком, попередньо просвердливши отвори для введення пилки. Віконні отвори зачищають напилком.
Від акуратності і ретельності виготовлення деталей буде залежати не тільки зовнішній вигляд, але і міцність і стійкість всієї конструкції.

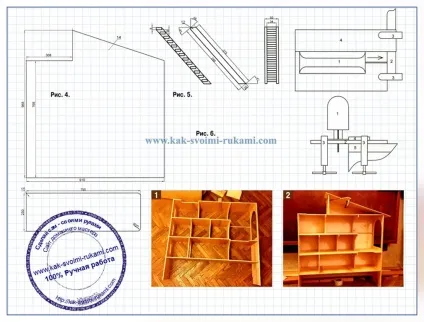

Мал. 4. Задня стінка і дах викроєні з 3-мм фанери.Ріс. 5. Деталі міжповерхових сходів викроюють з 8-мм фанери за допомогою простого пристосування. Мал. 6. Пристосування для розкрою деталей однакової ширини складається з фанерного підстави з пропилом і притиснутих до нього направляє і розкроюють рейки: 1 - лобзик; 2 - розкроювати рейка; 3 - струбцини; 4 - напрямна; 5 - верстак.
Фото 1.Остов будиночка в зборі. Деталі підігнані .2.К будиночка прикріплені задня стінка і з'єднані саморізами. і дах
Збірка іграшкового будиночка
Коли всі деталі готові, приступають до складання, починаючи з кріплення саморізами перегородок до полиць.
Кожну прикручують трьома саморізами, попередньо просвердливши напрямні отвори з урахуванням розташування деяких перегородок один над одним.
Після складання всієї конструкції будиночка з 3-мм фанери за місцем вирізують задню стінку (рис. 4) і прибивають маленькими шевськими цвяхами до задніх крайках перегородок і полиць, кріплять дах.
На етапі складання можуть виникнути деякі труднощі, пов'язані з тим, що деталі злегка відрізняються один від одного, а необроблену фанеру трохи «веде».
Для вирішення проблеми потрібно викрутити одну з нижніх перегородок без розбору конструкції.
За рахунок цього вона отримує додатковий ступінь свободи, і бокова стінка легко прівінчівается. Після цього перегородка підганяється за місцем (або виготовляється нова). Хоча її розміри мало відрізняються від розмірів інших перегородок, але конструкція вже збирається без натягу.
Збірка сходів в ляльковому будиночку
Сходи (рис. 5) довелося зробити складальними. Спочатку з довгих обрізків 8-мм фанери я нарізав дисковою пилкою смуги шириною 20 мм, а потім розтрощив їх на тятиви і щаблі. Велика кількість однакових ступенів напиляємо лобзиком за допомогою простого пристосування (рис. 6).
Збирав сходи в такий спосіб. Поклавши одну тятиву на верстак, на неї на деякій відстані від кінців поставив в якості проставок дві сходинки, зверху них поклав другу тятиву, а потім таку збірку сходи стягнув струбциной. Після цього взяв першу (верхню) сходинку для сходів і, промазав її торці клеєм, помістив її між тятивами в потрібному положенні, зафіксував гвоздиками. Знявши струбцину і вийнявши проставки, встановив найнижчу сходинку, стежачи за паралельною шнурів. У районі нижньої ступені знову поставив струбцину і стягнув сходи. Після цього поетапно встановив всі щаблі - від верхньої до нижньої. При установці, задаючи крок, як проставки використовував зайву щабель без клею, так як відстань між ступенями одно товщині самої ступені. Постійно стежив за кутом установки ступенів, щоб до кінця складання драбини не накопичилася помилка.
Балконне огорожу в іграшковому будиночку
Огорожа балкона складається з трьох однакових по конструкції секцій (рис. 7). Для його виготовлення потрібні були рейки перетином 10 х 10 мм і круглі палички 0 6 мм для балясин. Нарізавши пари рейок для секцій і просвердливши в них глухі отвори під балясини, кожну секцію збирав спочатку насухо для перевірки.
Після цього в кожен отвір однієї рейки наносив по краплині клей і вставляв палички-балясини. У кожен отвір другий рейки також наносив по краплині клей, і її насаджував на палички, вставлені в першу рейку. Поки клей не схопився, конструкцію вирівняв, поклав між двох плоских листів фанери і стягнув струбциной для усунення можливого гвинтового перекосу огорожі до висихання клею.
При виготовленні огорожі балкона отвори в рейках повинні бути співісними, свердлити бажано дрилем, закріпленої в стійці, і свердлом по дереву. Кілька більший діаметр отворів в порівнянні з діаметром балясин дозволить їм правильно поміститися в разі порушення співвісності отворів. Глибина отворів повинна бути достатньою, щоб балясини не впирається в їх дно.

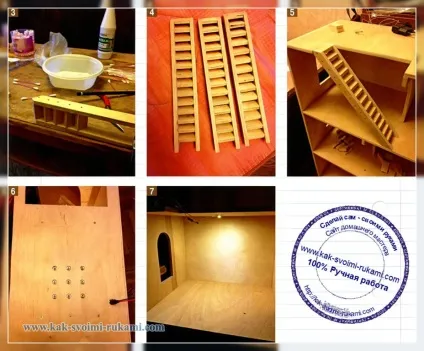

3.Момент збірки межетажной сходи. Нижня тятива зафіксована на верстаті струбциной.
4.Три міжповерхові сходи готові до установки в будиночок.
5.Готовую сходи вклеюють між полицями (міжповерховими перекриттями) будиночка. 6. Бічна стінка будиночка з встановленими тумблерами освітлення. Від проворота тумблери можна зафіксувати клеєм. 7. Світлодіод освітлення можна приклеїти і на стельове перекриття.

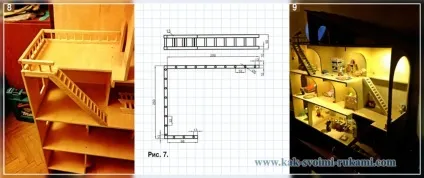

8. Зібрану балконний огорожу приклеюють до верхньої майданчику. 9. Будиночок обставлений іграшкової меблями і заселений мешканцями. У темряві кімнатне освітлення будиночка виглядає дуже ефектно.
Мал. 7. Балконне огорожу складається з трьох секцій, які збирають з рейок перетином 10 х 10 мм і круглих паличок-балясин 0 б х 40 мм.
Освітлення лялькового будиночка теж своїми руками
Світло включається за допомогою тумблерів, розташованих на правій бічній стінці будиночка. Зсередини будиночка розпаяні контакти перемикачів закриті знімним кожухом, прикрученим саморізами. Кожух являє собою фанерну пластину 247 х 200 х 3 мм з приклеєними по краях двома деталями 200 х 20 х 8 мм.
Світлодіоди з підпаяти провідниками можуть бути вклеєні в отвори, просвердлені в стінах кімнат під стелею або прикріплені клеєм безпосередньо на стелю. Провід виведені через отвори в задній стінці до відповідних тумблер.
Для фіксації світлодіодів і проводів я застосував Ціаноакрілатний клей. Провід використовував в ПВХ-ізоляції. Кінці проводів промарковані за допомогою тестера і розпаяно відповідним чином (рис. 8).
Будиночок, за словами його маленької господині, вдався на славу. Він затишний і зручний, всі іграшки перед очима і під рукою. У гаражі, в самому низу будиночка, розташувалися автомобілі, а також чекають літа намет, човен та садові меблі. На трьох основних рівнях досить місця для комфортного життя мешканців: тут вітальня і їдальня, музичний салон і дитяча, ванна і пральня. А пізно ввечері, коли в кімнатах гасне світло, саме час - вийти на балкон, щоб помилуватися зірками.
