Кроквяна система двосхилого даху

кроквяна система двосхилим даху

Двосхилий дах або щипцевій - найпоширеніший і оптимальний варіант для українського клімату. така дах не складна у виконанні та надійна в експлуатації.

Кут розташування скатів повинен бути виконаний з урахуванням кількості опадів (снігу) у вашій місцевості, якщо кількість снігу велике - то кут нахилу крокв не менше 40 градусів. Якщо ж у вашій місцевості переважають вітру - тоді слід зменшувати кут нахилу крокв, робити його більш пологим.

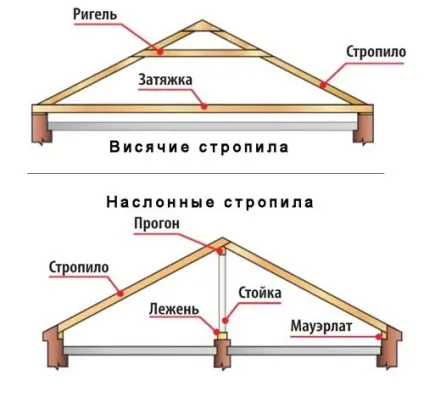

Конструкція кроквяної системи двосхилого даху буває -

Висяча кроквяна система (розпірна) - працює на вигин і стиск. Являє собою конструкцію в якій дві кроквяні ноги впираються-спираються на зовнішні-несучі стіни будинку.

При влаштуванні висячої кроквяної системи - порядок проведення робіт -

мауерлат
установка крайніх крокв
установка проміжних крокв
ригеля
затяжки (якщо необхідно)
підкоси
лати

Похилі кроквяна система - працює на вигин і влаштовується в тому випадку, коли у будинку є несуча внутрішня стіна (спирається на неї) або ж якщо відстань між стінами перевищує 10 метрів - тоді влаштовується додаткова стовпова вертикальна опора на яку укладається прогін - коньковий брус і крокви спираються на нього.

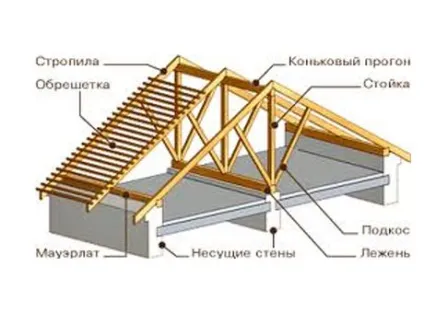

Пристрій наслонних кроквяної системи -

мауерлат
лежень (для внутрішньої несучої стіни)
вертикальні опори
коньковий брус
підкоси
кроквяні ноги
ригеля
лати

Що включає в себе кроквяна система - основні терміни

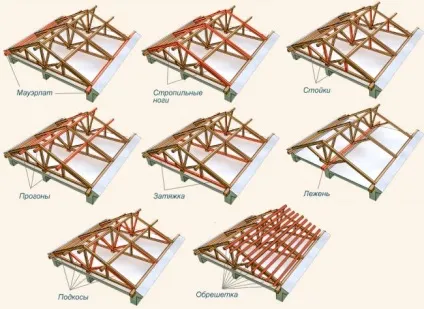

Кроквяна система включає в себе - мауерлат (лежень), кроквяні ноги, вертикальні стійки-опори, коньковий брус (прогін), затягування, ригелі, похилі підкоси-розпірки, кобили, обрешітку.

Не рідко при будівництві двосхилим даху відбувається комбінування пристрої висячої і наслонних кроквяної системи.

При влаштуванні висячої кроквяної системи, якщо відстань між фронтонами або стінами більше 6 метрів - використовують дерев'яні ферми за принципом жорсткого трикутника, з використанням затяжки, ригеля, підкосів.

Крокви - дерев'яний брус розміром 50 * 150, 50 * 200, 50 * 250 (розмір перетину кроквяної системи розраховується проектувальником виходячи з снігової-вітрового навантаження регіону, а так само виду покрівельного покриття, наявності та виду утеплювача).

Стійки (бабки) - вертикальні елементи (стовпи з бруса або колоди), перетином 100 * 100, 150 * 150. Передають навантаження від коника на внутрішню несучу стіну. Використовуються при влаштуванні наслонних кроквяної системи.

Коньковий брус або прогін - укладається (кріпиться) на вертикальні опори-стійки. Служить опорою для крокв. Перетин конькового бруса визначається проектувальником (100 * 100, 150 * 150 і т. Д.).

Затягування або балки перекриттів - елемент висячої кроквяної системи, потрібен для того, щоб ноги крокв не роз'їхався - утворюють форму трикутника, використовуються якщо відстань між стінами не перевищує 6 метрів.

Ригелі. їх ще називають верхніми затяжками - використовуються як в висячої, так і наслонних кроквяної системі. Кріпляться у верхній частині крокв - утворюють букву «А». Служать для того ж що і затягування - додають жорсткість конструкції. Ригелі розташовують-закріплюють на відстані 50 см. Від коника.

Підкоси (дерев'яні елементи - брус, дошка) - встановлюються під кутом до крокв, вертикальній стійці - передають навантаження на несучий елемент.

При великих прольотах - підкоси в комплексі з затяжками і кроквами утворюють - ферми.

Кобили (звиси даху) - влаштовуються в тому випадку, коли довжини крокви не вистачає. До крокв кріплять брус (дошку) меншого перетину, як би в продовження кроквяної ноги. Звис даху повинен бути не менше 40 см.

Решетування - набивається перпендикулярно кроквах, необхідна для рівномірного розподілу навантаження. Як обрешітки використовують дерев'яні бруски, необрізну дошку, вологостійку фанеру, листи OSB (суцільна обрешетка).

Для збільшення несучої здатності крокв використовують додаткові стійки, підкоси, діагональні зв'язку.

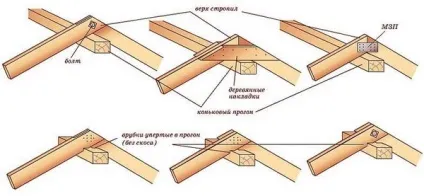

З'єднання крокв у верхній частині -

упором в один одного (в зріз)
на коньковий брус із запилом
в нахлест

Скріплення крокв між собою у верхній частині відбувається по засобом накладок з товстої фанери, дошки, залізних перфорованих куточків (з прокладеної гідроізоляцією) - шпильками (10-12 мм перетином), що не розжареними саморізами, цвяхами.

У місцях дотику кроквяної ноги до мауерлату для більшої жорсткості конструкції - на крокві роблять запив (не більше, ніж 1/3 ширини - 5 * 5 см.), Але не в якому разі на мауерлат.

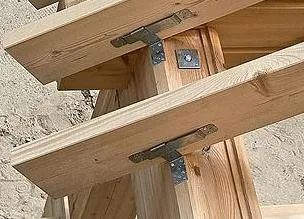

Скріплення крокви з мауерлатом роблять за допомогою цвяхів, шпильок, спеціальних куточків, обв'язують крокви дротом і фіксують дріт до стіни, а так само зміцнюють додатковими дерев'яними стійками і розпірні брусками-упорами.

Ковзаючі елементи для кріплення крокв до мауерлату застосовують тільки для дерев'яних будинків з бруса або колоди.

Кути зрізу крокв під мауерлат і коньковий брус простіше робити за шаблоном. заздалегідь розрахувавши і порізавши потрібні розміри на землі, а на даху збирати елементи кроквяної системи за типом конструктора.

Оптимальна довжина кроквяної ноги 4,5 метра, якщо необхідна довжина перевищує оптимальну - тоді слід підпирати кроквяну конструкцію додатковими опорними балками або вибирати брус для крокви більшого перетину.

Найекономніший варіант даху в плані витрати матеріалу - це кут нахилу даху 35-40 градусів.

При зведенні кроквяної системи не забудьте обробити дерев'яні елементи антисептиком і пожежостійкість субстанцією. А так же дерево слід вибирати з мінімальною вологістю, просушенное, інакше конструкцію може повести і покриття.

Відстань між кроквяними ногами роблять від 0,6 до 1,2 метра. Якщо плануєте утеплювати дах - відразу визначитеся з матеріалом утеплювача і його розмірами, щоб не робити зайвої реклами і не потрібною роботи. В основному ширина утеплювача (мінеральна вата. ЕППС) 60 см. І тому відстань між кроквяними ногами роблять таке ж для зручності монтажу.

Пристрій кроквяної системи двосхилого даху, незважаючи на всю простоту конструкції - дуже важливий момент в зведенні будинку, тому не можна відноситься до цієї справи халатно і на авось, слід звернутися до професіоналів і точно виконати розрахунки, щоб уникнути руйнування конструкції.
