Кріплення змішувача у ванній до стіни

Конструктивне виконання, що дозволяє здійснювати кріплення змішувача у ванній до стіни, не дивлячись на инвариантность наявних моделей, залишається найпоширенішим. Це пояснюється їх простотою, доступністю ремонту, можливістю під'єднання до систем водопостачання без залучення працівників комунальних або спеціалізованих комерційних служб.

Впровадження в обіг змішувачів з інтегрованим термостатом, хоча і вимагає дещо іншого підходу при установці, основних принципів сантехнічних процесів не порушує. Установка змішувача не передбачає наявності спеціалізованого інструменту і особливих знань, але з основними теоретичними викладками слід все ж ознайомитися. Це дозволить дотримати основні правила і отримати гідний результат.

Пристрій і розміри змішувачів

Всі змішувачі незалежно від їх конструкції являють собою пристрої, призначення яких полягає в подачі води потрібної температури. Важливим показником хорошої роботи змішувача є незмінність температури води при перемиканні її подачі на сосок або на душову сітку.

Існує три види змішувачів за типом регулювання напору гарячої та холодної води:

вентильний кран, в якому подача і перекривання води регулюється вентильними головками;

важільний кран, регулюючий елемент якого являє собою картридж з притертими керамічними пластинами;

кран з термостатом - температура води виставляється регулювальним гвинтом і підтримується в константностей значенні за допомогою термостатичного картриджа;

Кран з термостатом

сенсорний кран - регулювання потоків гарячої та холодної води в такому вигляді приладів здійснюється датчиками руху.

Установка змішувача сенсорного типу, як і його ремонт, - прерогатива спеціалізованих організацій, що мають в арсеналі специфічний інструмент і апаратні засоби.

Приєднувальні розміри змішувальних приладів стандартизовані. Незалежно від типу змішувача, матеріалу і умовного діаметра трубопроводів приєднання ексцентриків здійснюється трубної різьбленням G1 / 2 ". Міжцентрову відстань всіх типів сантехнічних приладів складає 150 мм. Відповідно відстань між центрами підвідних труб повинно бути таким же.

Нівелювання несоосности і похибки міжцентрової відстані приєднувальних отворів здійснюється за допомогою ексцентриків, які входять в комплектацію змішувача. Інше призначення ексцентриків - монтаж і вирівнювання положення корпусу приладу в горизонтальній площині.

Якщо підвідні трубопроводи виконані з труб іншого діаметру, необхідно використовувати перехідні фітинги - муфти, трійники, куточки - з метою приведення присоединительного діаметра до потрібного розміру. Доцільно використання фітингів, виготовлених з кольорових сплавів: латуні або бронзи.

Інструмент, матеріали та приладдя для монтажу

Встановити змішувач, як і звичайний водорозбірні крани, можливо з мінімальним набором інструменту, в який повинні входити:

2 газових ключа № 1;
набір імбусових ключів - шестигранників - 8, 10 і 12 мм;
набір комбінованих ключів;
пасатижі;
будівельний рівень, довжиною не менше 250 мм.

Інструменти для установки

Для захисту декоративних поверхонь деталей змішувача від пошкодження рифленими губками газового ключа потрібно мати смугу з міцної шкіри шириною 15-20 мм при довжині 80-100 мм. Герметизацію різьбових з'єднань доцільно виконувати із застосуванням фторопластового ущільнювального матеріалу - ФУМ. Він випускається у вигляді стрічки або нитки і ефективно герметизує з'єднання. Розрізняють 2 види фторопластового ущільнення: для газової і рідкої середовища. Герметик для води забарвлюється в білий або сіро-блакитний колір на відміну від газового, що має жовтий відтінок.

Установка змішувача має на увазі герметизацію не тільки різьбових з'єднань. Ущільнювати потрібно також стики площин ексцентриків і контактних поверхонь, якими кран прилягає до фітинги. Надійно герметизувати з'єднання дозволяє застосування прокладок. Матеріалом для прокладок служить:

гума;
силіконові композиції;
пароніт марки ПОН;
фторвмісні полімери - фторопласти.

Наявність в інструментальному арсеналі вирубування різних діаметрів дозволяє вирубати прокладки з листових матеріалів самостійно. В іншому випадку доведеться використовувати ущільнюючі елементи фабричного виробництва.

Порядок установки змішувача

Кріплення змішувача до стіни слід починати з прелімінарним перевірки цілісності кінцевих фітингів підвідних трубопроводів, прокладених як у стіні, так і на зовнішній поверхні. Здійснити це можна подачею тиску в попередньо зголошення вихідні отвори. Відсутність видимих крапель, появи вологи на різьбовому з'єднанні говорить про надійної герметизації стику і придатності фитинга для експлуатації під тиском.

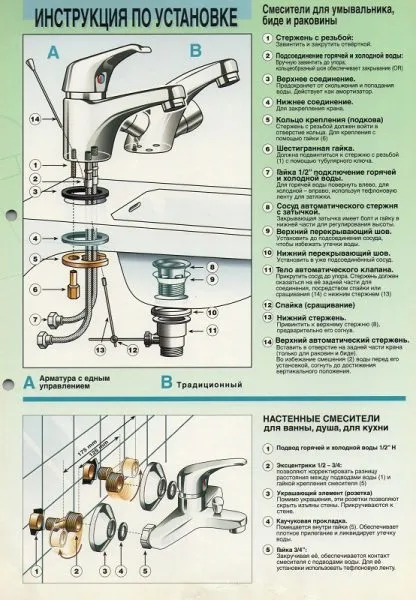

Схема установки змішувача

Після перевірки фітингів можна приступати до установки ексцентриків. На різьбу намотується 4-5 витків ущільнюючого матеріалу, і соедіняюще-регулюючі елементи вкручуються в кінцевий фітінг труби спочатку від руки. Остаточну затягування слід виробляти при наявності на ексцентрики місця ріжковим ключем. Деякі різновиди ексцентриків виготовляються з внутрішнім шестигранним отвором. В цьому випадку затягування проводиться імбусових ключем відповідного типорозміру.

Задирки, які утворюються при впливі на м'який метал ексцентрика губками газового ключа, будуть порушувати цілісність ущільнювальної прокладки. Орієнтація лінії центрів встановлених ексцентриків перевіряється будівельним рівнем.

До вкрученим ексцентрикам корпус змішувача притягається накидними гайками. Попередньо між контактними поверхнями встановлюється ущільнююча прокладка. Гайки повинні легко закручуватися від руки, це говорить про коректно вивіреному міжцентровій відстані.

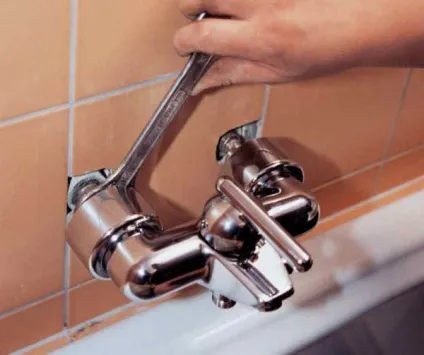

Остаточну затягування, незважаючи на наявність граней на гайках, краще проводити газовим ключем, проклавши попередньо під його губки шкіряну смугу. Затягування ріжковим ключем може привести до пошкодження захисно-декоративного покриття гайок.

заключні операції

Труби, прокладені по поверхні, слід кріпити до стіни за допомогою скоби або хомута для запобігання рухливості трубопроводів при відкриванні та закриванні регулюють штурвалів або важелів змішувача. На стіну фіксує скоба закріплюється двома анкерами з декоративними ковпачками.
Після закінчення установки змішувача слід перевірити герметичність всіх стиків і різьбових з'єднань робочим тиском трубопроводів. Для цього при закритому положенні регулюючих компонентів змішувача відкриваються вентилі трубопроводів. Якісно зібрані з'єднання не повинні пропускати навіть найменшого кількості води.
Перевірити необхідно і надійність роботи самого змішувача. Робиться це багаторазовим циклом відкривання і закривання потоку. У закритому положенні з соска не повинна капати вода. Краплі або струменя води говорить про порушення цілісності ущільнюючих елементів в гран-буксах вентилів, зношеності керамічних замикаючих елементів. Гумові прокладки можна оновити, а керамічні гран-букси і картриджі не піддаються ремонту і підлягають заміні.

Як встановити змішувач у ванній, якщо міжцентрову відстань підвідних труб не відповідає розмірам корпусу приладу? Особливо гостро таке питання виникає при прихованій укладанні трубопроводів. Вирішити таку проблему просто: потрібно встановлювати ексцентрики з великим зміщенням.

Значний вплив на довговічність роботи керамічних замикаючих елементів надає якість води, що подається. Тому виробники змішувачів рекомендують інтегрувати в трубопроводи фільтри.

Установка змішувача у ванній своїми руками, як видно, не представляє великої складності. Все, що для цього потрібно, - акуратність, уважність і ретельна підготовка.
