Кріплення chest mount для gopro своїми руками

Мото гаджети → Кріплення Chest Mount для GoPro своїми руками.

У даній статті я не буду відкривати Америку - на просторах інтернету можна знайти інструкції по створенню даного кріплення, з'явиться ще одне, з докладною інструкцією і деякими порадами, ексклюзивно для БайкПост'а;)

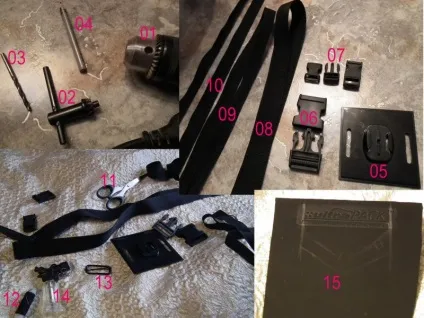

Отже, для роботи нам знадобляться:
1.Дрель 2.Ключ для неї =) 3.Сверло (краще брати для свердління по дереву - за рахунок гостро не зісковзує) 4.Карандаж для розмітки на пластиці 5.Пластіна-підставка 6.Карабін великий - для фіксації стропи навколо грудей 7 .Карабін маленький (2шт) - фіксація плечових лямок (замість карабінів можна взяти регулятори довжини (п.13)) 8.Стропа широка (обхват грудей) 9.Стропа вузька (лямки через плече) 10.Резіновий джгут широкий (для обхвату грудей, щоб не тиснуло) 11.Ножніци 12.Ніткі і голка (можна користуватися шв.машінкой, але руками у мене вийшло акуратніше, легше уз ялинки ховати) 13.Регулятор довжини (в магазині не було, зрізаний з ременя старої сумки) 14.Зажігалка 15.Кусок пластика для поєднання плечових лямок і основний стропи (можна взяти жорсткий трикутник, знову ж в тканинах такого не знайшлося).

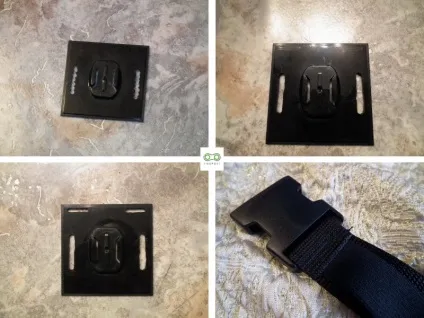

Тепер приступаємо до роботи. При всіх відрізах строп і гумок бажано відразу обпалювати обрізані кінці, інакше матеріал починає розповзатися. Насамперед намічаємо і висвердлюємо 4 прорізи на підставці під стропи, за допомогою надфилей зачищаємо отвори. Відмірюють довжину стропи, яка буде розташовуватися на грудях - до обсягу грудей додаємо сантиметрів 20-30 (з урахуванням різних комплекцій, якщо не тільки на себе надягати камеру; з урахуванням різної одягу (якщо планується зміна типу одягу; довжину доводиться регулювати при надяганні на куртку або на футболку)), простіше відміряти НЕ сантиметром, а на собі, з запасом, другий кінець завжди можна буде обрізати, якщо виявиться надто довгим. Пришиваємо стропу до приймача карабіна, попутно з внутрішньої сторони вшиваючи гумку.

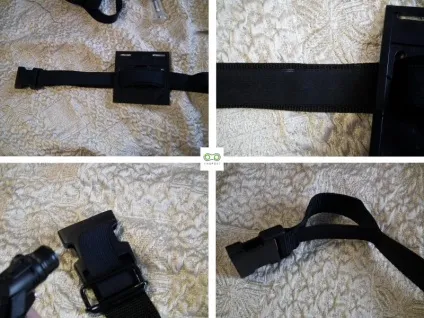

Далі необхідно відміряти довжину гумки, стропу робимо обмежувачем сили натягу: трохи натягуємо джгут, прикладаємо до витягнутої стропі, робимо мітки на стропі і гумці (на фото, якщо придивитися, позначки зроблені білим восковим дрібному), обрізаємо гумку, обов'язково опалівая, і пришиваємо джгут до стропі по мітках. В результаті у нас виходить якась «петля» з вільним ходом при натягу. Довжину стропи на цей кінець розраховуємо так, щоб самостійно більш-менш комфортно могли розстібати-застібати карабін, на спині це робити не дуже зручно без сторонньої допомоги.

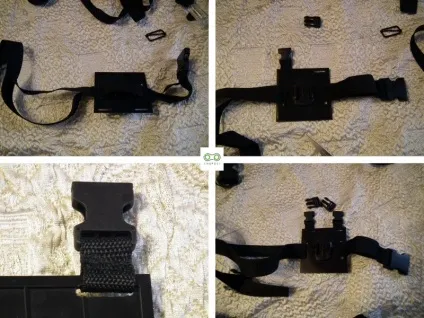

Я стропу жорстко не закріплював, просто простягнув через отвори, все ж варто було закріпити (швидше за все, на днях прошу, кріплення сповзає на гумки, кожне надягання треба вирівнювати). Проробляємо процедуру пришивання джгута до стропі з іншого боку - знову ж таки не рекомендую занадто захоплюватися довжиною гумки, я взяв приблизно в 2 рази більше, ніж на лівому боці (в нерозтягнутому стані гумки 16 і 7 см відповідно), відміряє, помічаємо, пришиваємо, отримуємо другу «петлю». Цих двох ділянок джгута мені вистачає, щоб нормально дихати, більше нікуди нашивати не знадобилося. Надягаємо на другий кінець стропи великий карабін-засувку, як правило, вони йдуть з вбудованим регулятором довжини і пришивання не вимагають. До верхньої частини підставки нашиваємо 2 приймача для маленьких карабінів - перша частина плечових лямок.

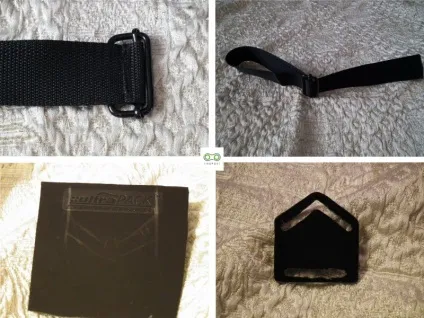

Споруджуємо другу частину плечових лямок - пришиваємо широку стропу до центральної частини регулятора довжини, отримуємо наступну конструкцію. Щоб розділити цю стропу на дві плечові лямки, знадобиться або готовий трикутник (якого не знайшлося), або починаємо колгоспів самі. У моєму випадку під руку попався бокс від дисків з щільним і трохи гнучким пластиком. Намічаємо форму, виходячи з ширини строп, вирізаємо заготовку, висвердлюємо отвори, зачищаємо. Готово.

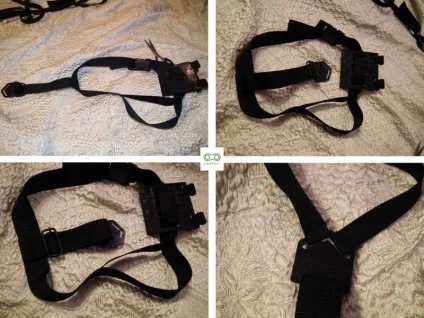

Спочатку простягаємо широку стропу з пришитим регулятором через зроблений «розгалужувач», потім заправляємо стропу в регулятор довжини, в результаті наш трикутник бовтається в петлі регулятора. Вільний кінець стропи обшивають навколо нагрудної, щоб вона могла рухатися вліво / вправо, інакше не буде ніякого сенсу в можливості регулювання ширини обхвату грудей. На другий і третій фото показані положення регулювання з максимальною і мінімальною довжиною по спині. До трикутнику пришиваємо дві вузьких стропи (робимо запас по довжині, обрізати можна буде в будь-який момент).

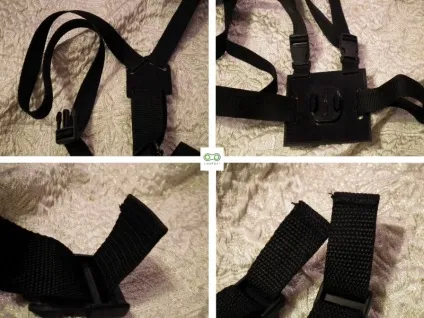

На вузькі стропи надягаємо два маленьких карабіна-засувки, на яких також присутні вбудовані регулятори, що позбавляє від процесу шиття. Виходить ось така конструкція. На місці по фігурі відміряє необхідну довжину плечових лямок, робимо деякий запас для можливості регулювання в обидві сторони, обрізаємо, обпалюють. Останнє, що необхідно зробити - підвертаємо і обметують кінці строп у карабінів-засувок (великий і два маленьких): по-перше, стропи будуть виглядати акуратніше, по-друге, стропа не зможе випадково вилізти з регулятора в карабіні, підвернути частину буде грати роль стопора. Власне, процес створення закінчений.

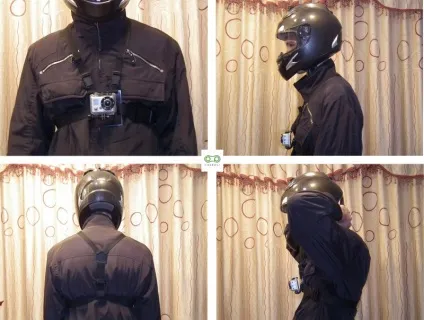

Отриманий результат з боку.

На наступний день після закінчення роботи зі створення, був проведений тест-драйв в поїздці в сусіднє місто (туди-назад 100 км), політ відмінний.

Витрати на кріплення:
Стропа широка, 1,5м - 45р.
Стропа вузька, 1,5м - 37,5р.
Карабін великий - 30р.
Карабін маленький - 25р. * 2шт = 50р.
Гумка широка, 1м - 30р.
Разом 192,5р. За курсом Центробанку на 28.08.12 1 $ = 31,8703, тобто на кріплення пішло 6,04 $ і один вечір.

У наступному ролику наведені приклади записи з GoPro з різних ракурсів, які я використовую: стандартна майданчик з 3М скотчем на шоломі, кріплення Handlebar Seatpost Mount для велосипеда і дана саморобка Chest Mount для мопеда, велосипеда і кроку:

Для кріплення Chest Mount не зовсім відрегульовано напрямок, ще не звик, але зміст зрозумілий.

II. Недоліки і тонкощі.
1. Даний вид кріплення підходить для прямої посадки, або посадки під нахилом не більше 45% з кріпленням через шатуни, для власників спортбайков не найкращий варіант.
2. Щоб нормально надіти кріплення, що не перекрутивши стропи, необхідно дзеркало або чиясь допомога (думаю, все ж питання вправності і звички).
3. Вимагає явно більшого часу приведення кріплення в «бойову готовність», замкнути камеру на шоломі явно швидше.
4. При надітому кріпленні розстебнути куртку так просто не виходить. Висновок: не варто надягати, якщо мають бути часті зупинки з прогулянками в теплу пору року. Варто одягати, якщо в планах - їздити, їздити, їздити ...

III. Відчуття.
1. При одягненою камері відчувається її вага, але дискомфорту не доставляє, дихати не заважає, ніде не тисне.
2. Є місця, де «сфілоніл» при роботі: чи не дуже якісна зачистка отворів, невеликі недодумкі.
3. Результатом задоволений, отримав те, що і хотів, також гріє думка про зекономлених 44 доларах. Кріплення, за власними відчуттями, відпрацьовує на всі 100.

Так що самі того не бажаючи (судячи з цін на продукцію), GoPro зробили власникам камер можливість до прояву фантазії і «рукоприкладства». Спасибі їм за це =)
Спасибі всім, хто осилив пост до кінця, сподіваюся, для кого-небудь дана інформація буде корисна і підстьобне до дії =))
