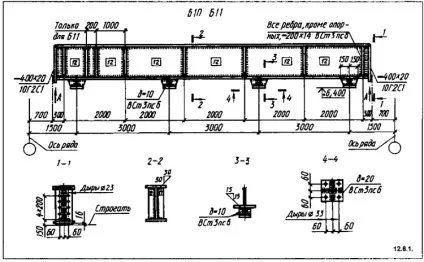

Розглянемо графічне оформлення креслень різних елементів металевих конструкцій. На рис. 12.6.1 наведено креслення металевої суцільностінчатих двотаврової балки. Металеві суцільностінчатих конструкції зображають детально з необхідними конструктивними подробицями. Перерізу елемента і марка металу можуть бути показані у зображення елементу або в таблиці. Крім цього, на кресленнях суцільностінчатих елементів показують основні розміри, перерізи, опорні реакції, розташування і перетин ребер жорсткості, розміри розрахункових зварних швів, діаметр болтів і заклепок, їх розрахунковий крок і інші дані.

Положення елементів конструкцій на кресленні має відповідати їх положенню в готовому спорудженні. Винятки робляться тільки для елементів великої довжини (колони, стійки). Ці елементи допускається зображати горизонтально, базою справа.

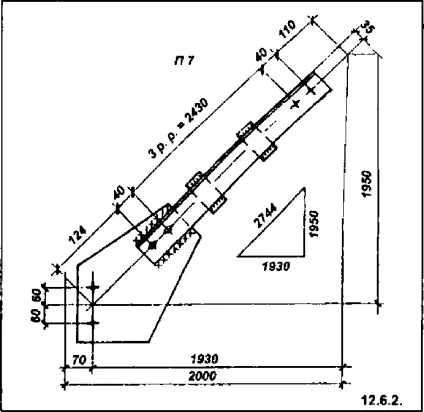

Основним видом для похилого елемента слід приймати вид на основний площині (рис. 12.6.2).

При виконанні креслень підкранових балок вказують положення, розміри і перетину підкранових упорів.

На кресленнях елементів листових металевих конструкцій (наприклад, бункера) повинні бути показані розташування листів і інших елементів, основні розміри і характеристика зварних швів, положення і розміри лазів, патрубків, отворів і місць примикання обладнання.

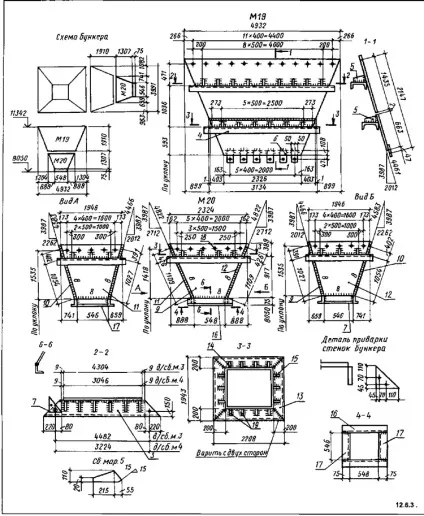

Приклад оформлення креслення листової конструкції дан на фрагменті креслення бункера (рис. 12.6.3). Таблиці до креслень елементів листових конструкцій не становлять.

На кресленнях марки КМ гратчасті конструкції показують схематично (рис. 12.6.4). На таких кресленнях вказують основні розміри, розрахункові опорні реакції, зусилля в стрижнях, перетин стрижнів, товщину фасонки і т.д. До таких конструкцій відносяться ферми. Ферма - решітчаста конструкція, що складається з окремих прямолінійних стрижнів. Стрижні, пов'язані в вузлах один з одним і з верхнім і нижнім поясом, утворюють геометрично незмінну стрижневу систему.

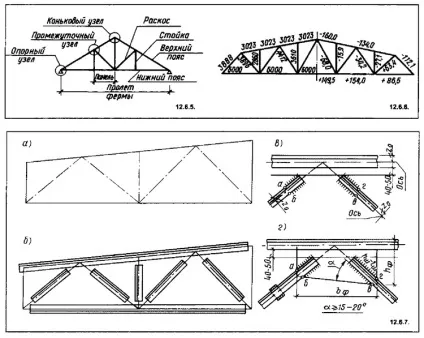

Ферма складається з поясів і решітки. Верхній і нижній елементи ферми називають, відповідно, верхнім і нижнім поясами (рис. 12.6.5). Стрижні, укладені між поясами, називають гратами ферми, яка складається з вертикальних елементів - стійок і похилих елементів - розкосів. Стійки і розкоси зв'язуються між собою і з верхнім і нижнім поясами за допомогою металевого листа - фасонки. Ферми, що перекривають поперечний проліт будівлі і спираються безпосередньо на несучі елементи (колони, стіни), називають кроквяними.

Познайомимося з складом і графічним побудовою детального креслення кроквяної ферми. Основою для детальних креслень марки КМД служать креслення марки КМ.

На конструктивних кресленнях різних металоконструкцій, в тому числі і на кресленнях ферм, викреслюють геометричну схему - це креслення конструкції, виконаний в одну лінію.

Схему роблять в 1: 200, 1: 400 і дрібніше. На геометричній схемою металоконструкцій вказують відстані між точками перетину осьових ліній (ліній центрів тяжіння перетинів). Розмірні числа ставлять над лініями схеми на відстані 2 мм без виносних і розмірних ліній

Креслення ферми виконують в наступному порядку:

1. Спочатку тонкими лініями товщиною 0,3-0,4 мм викреслюють сітку геометричних осей елементів ферми (рис. 12.6.7, а) в масштабах 1:20, 1:25, рідше в масштабах 1:40. Масштаб сітки вибирають в залежності від геометричних розмірів ферми і перетинів поясів і решітки.

При кресленні сітки геометричних осей елементів ферми слід осьові лінії стрижнів, що сходяться у вузлі, перетинати в одній точці.

Сітку геометричних осей розташовують на аркуші так, щоб над головним видом ферми можна було розмістити зображення верхнього пояса, а під головним видом - проекцію нижнього пояса, Ліворуч і праворуч від головного виду слід залишати місце для видів і перетинів.

Тепер необхідно визначити розміри зображень елементів ферми. Потрібно пам'ятати, що для побудови елементів ферми використовують двухмасштабное зображення. Так, довжину елемента решітки ферми, стійки і раскоса зображують в більш дрібному масштабі (в тому ж масштабі, в якому побудована сітка геометричних осей), а поперечні розміри цих же елементів будують в більшому масштабі. Наприклад, якщо довжину стійки будуємо в масштабі 1:20, то ширину її приймаємо вже в масштабі 1:10. Причому поперечний масштаб (тобто масштаб ширини елемента) повинен бути більше масштабу довжини елемента не більше, ніж в 2 рази.

2. Потім уздовж сітки геометричних осей відповідно до розмірів перерізів куточків або інших профілів прокату лініями товщиною 0,5-0,6 мм викреслюють контури стрижнів поясів і решітки ферми (рис. 12.6.7 'б). При цьому лінії сітки геометричних осей повинні збігатися з осями, що проходять через центри тяжкості куточків або інших профілів прокату, з яких виконана ферма на зварюванні (див. Рис. 12.1.1.). У клепаних конструкціях сітка геометричних осей повинна збігатися з ризиками (лініями, на яких розташовуються центри заклепок) заклепок.

При кресленні контурів елементів слід мати на увазі, що в верхньому поясі утолкі повинні бути звернені полками вгору, а в нижньому - полками вниз. У розкосах куточки розташовують полками вгору, в опорних стійках - полками назовні. Куточки проміжних стійок орієнтують по кутках опорних.

3. Далі приступають до конструювання вузлів ферми. Необхідно пам'ятати, що стійки і розкоси не доводять до контуру верхнього і нижнього поясів на 40-50 мм. Це відстань забезпечує місце для розміщення зварних швів і елементів решітки (найчастіше куточків) в разі неточності в їх обрізку, а також дозволяє уникнути концентрації зварювальних напружень. Для зручності побудов на відстані 40-50 мм від контуру верхнього або нижнього пояса проводимо тонку лінію, паралельну цього контуру (рис. 12.6.7, в). Ця лінія обмежує довжину куточків стійок і розкосів, Кінці куточків стійок і розкосів обрізають під прямим кутом до осі.

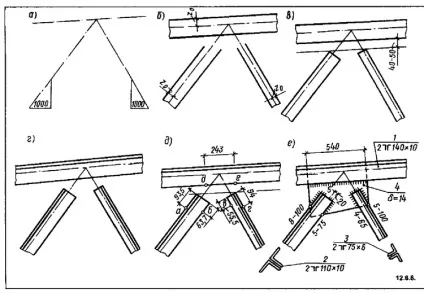

Послідовність побудови окремого вузла ферми приведена на рис. 12.6.8 і зрозуміла з креслення.

4. Елементи ферми пояса, розкоси і стійки з'єднують за допомогою металевого листа-фасонки чи косинки, до якої їх приварюють або приклеюють. Товщину фасонки приймають в залежності від зусиль в стержнях в межах 8-25 мм.

Від торця куточків уздовж обушка і пера відкладають довжину зварних швів, отриманих за розрахунком або прийнятих конструктивно (див. Рис. 12.6.7, в). Зварений шов зображують штрихами по ГОСТ 21.107-78 *. Товщина ліній штрихів 0,3 мм, довжина 1,5 мм, відстань між ними 1 мм. Слід вказати розміри шва, проставляючи їх або над, або під умовними позначеннями шва за типом «6-80», де перша цифра позначає висоту катета шва, а друга, після тире - довжину шва. Якщо з конструктивних міркувань довжина шва приймається більше розрахункової, або шов проходить по всій довжині елемента, вказують тільки висоту шва (рис. 12.6.8е). Точки а-г на ​​рис. 12.6.7, в і точки а-е на рис. 12.6.8, що показують кінець зварного шва, дозволяють визначити контур фасонки. Фасонки повинна мати найбільш просту форму (прямокутника або трапеції). Щоб отримати фасонки найпростішої конфігурації, без вхідних кутів, довжину зварних швів можна змінити. Так, довжини швів, отримані за розрахунком, не забезпечили найпростішої форми фасонки. У зв'язку з цим їх довжина була змінена.

При розташуванні фасонки в вузлі слід її верх в зварних фермах утапливать між куточками верхнього пояса на 10-12 мм, а в нижньому поясі випускати за обушок на 10-20 мм для зручності зварювання.

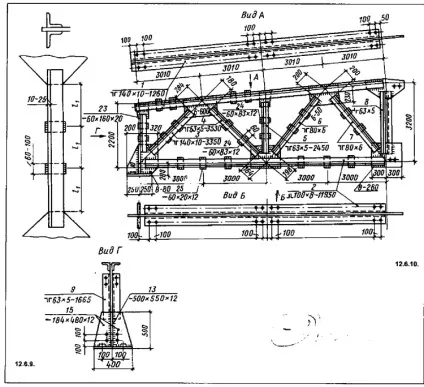

5. Елементи решітки ферми, що складаються з двох куточків або швелерів, необхідно з'єднувати спеціальними планками (планками жорсткості), які проходять між куточками. Ці планки приварюють до куточків з двох сторін. Планки виконують з листової сталі товщиною, рівній товщині фасонки. Ширину планки можна приймати 60-80 мм, а довжину на 20-30 мм більше ширини куточка. У кожному стрижні ферми, незалежно від довжини, має бути встановлено не менше двох з'єднувальних планок. Відстань між планками, а звідси і їх число, залежать від того, в якому стані знаходиться елемент ферми (рис. 12.6.9).

6. Далі викреслюють додаткові види, розрізи, перерізи і деталі.

1. Після виконання графічної частини роботи проставляють розміри і роблять маркування елементів (рис. 12.6.10).

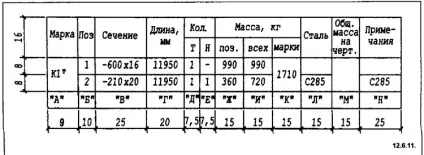

8. Потім викреслюють специфікацію, таблиці зварних швів, відправних марок і умовні позначення. На рис. 12.6.11 наведена специфікація стали С245 по ГОСТ 27772-88. Букви «Т» і «Н» позначають положення парних деталей «так» і «навпаки» (рис. 12.6.11). Така специфікація складається на кожен відправних елемент окремо. Маркування деталей починають для кожного креслення з одиниці. Позиція 1 присвоюється деталей, що становить основне перетин, В фермах послідовність маркування така: верхній і нижній пояс, опорні розкоси, елементи решітки, фасонки.

Маса наплавленого металу, зазначених вище на кресленні, становить до 1,5% маси елементів ферми, які увійшли в специфікацію. Специфікацію і таблиці рекомендується розміщувати над основним написом.

9. Текстові вказівки об'єднують в примітці, які можуть бути записані так:

1. матеріал конструкцій;
2. зварювання вести електродами типу Е-42;
3. всі отвори діаметром 23 мм під болти діаметром 20 мм;
4. деталі поз. 10 і І виконати з куточків поз. 1 і 2, обушок стругати;
5. з'єднувальні прокладки ставити на рівних відстанях;
6. все не обговорені шви прийняти товщиною 6 мм.

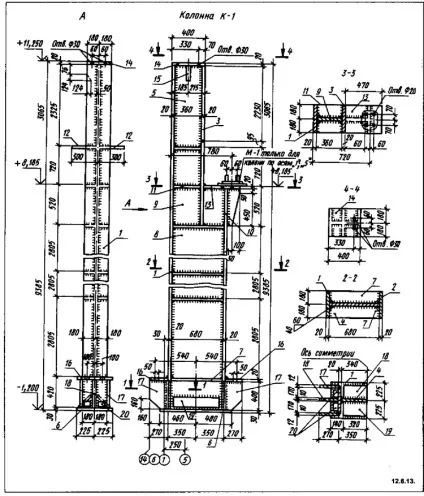

На рис. 12.6.3 дан приклад оформлення креслення металевої колони, а на рис, 12.6.11 наведено можливе розташування креслень колон на аркуші.

Для зменшення обсягу креслень марки КМ допускається зображення елементів конструкцій (колони, кроквяні ферми і т.п.) поєднувати з кресленнями видів і розрізів будівлі (рис. 12.6.14).

Зображення вузлів призводять в кресленнях марки КМ, якщо треба показати складні з'єднання елементів конструкцій (рис. 12.6.15), наприклад:

• черевики колон і стійок і розташування анкерних болтів;
• місця зміни перетину східчастих колон;
• деталі обпирання підкранових балок на колони;
• Укрупнювальне і монтажні стики колон, стійок, балок, ферм;
• деталі з'єднання кроквяних і підкроквяних балок і ферм з колонами і між собою.

На зображеннях деталей з'єднань наносять відповідні призначенням вузла прив'язок (до осі елемента, до координаційних осей і відміток рівня); зусилля, які використовуються для розрахунку кріплення елементів при розробці робочих креслень, якщо ці зусилля не наведено в таблицях; товщини фасок на відповідальних вузлах, типи і розміри зварних швів; тип, діаметр і число болтів, розташування і діаметр отворів і т.п.

На зображеннях вузлів призводять тільки ті розміри і дані, які не вказані на схемах або кресленнях окремих елементів.

Позначення вузлів дають на кресленнях видів конструкцій.

Маркування деталей вузлів роблять наскрізний по всіх листам. Якщо в конструкції застосовують типові деталі з'єднань, їх на кресленні не зображують, а роблять тільки посилання на відповідну марку.
