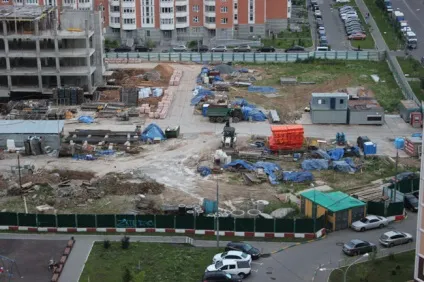

Креслення будівельних генеральних планів
Для того, щоб найбільш раціональним чином організувати будівельно-монтажні роботи, в ході яких зводяться різні будівлі і споруди з застосуванням сучасних засобів механізації ручної праці і різноманітної будівельної техніки, необхідно попередньо розробити відповідну документацію. До такої відносяться:
• Проект організації і виконання будівельно-монтажних робіт;
• Робочі креслення;
• Календарний план періодів виробництва і здійснення окремих стадій робіт;
• Будівельний генплан;
• Графіки, відповідно до яких на будмайданчик повинні надходити будівельні матеріали, збірні конструкції і технологічне обладнання;
• Технологічні карти та схеми здійснення різних різновидів будівельно-монтажних робіт;
• Робочі креслення зводяться на будмайданчику тимчасових споруд та інших пристроїв.
Будівельний генеральний план
Цей документ є ні чим іншим, як планом будмайданчика. На ньому в обов'язковому порядку повинні бути вказані ті будівлі і споруди, які будуть будуватися, ті, які необхідно зберегти в первісному вигляді, і ті, які слід знести. Крім того, позначаються ті місця, де буде проводитися складування будівельних матеріалів і збірних конструкцій, де потрібно розташувати тимчасові побутові та адміністративні приміщення, а також інші споруди.
Будівельний генеральний план повинен включати в себе розташування мереж електро-, газо- і водопостачання, проїзди, зони дії підйомного обладнання, стан будівельних механізмів. Що стосується масштабу креслень генеральних будівельних планів, то він може становити від 1 200 до 1. 500.
Всі елементи будівельних генеральних планів наносяться на них за допомогою спеціальних умовних позначень та зображень. Вони повинні відповідати масштабу креслень, виключення з цього правила становлять ті зображення, розміри яких визначаються ГОСТ 21.204-93. При цьому розміри, які вказуються в міліметрах, на кресленнях не наносяться, оскільки в стандарті вони наводяться тільки для того, щоб правильно викреслювати умовні зображення.
Елементи будівельного генерального плану
До основних елементів будівельних генеральних планів відносяться:
• Контури надземних будівель;
• Кількість поверхів;
• Контури будинків, які підлягають знесенню;
• Інженерні мережі;
• Інженерні мережі, які прокладаються в траншеях;
• Проектна червона лінія забудови;
• Спланована поверхня землі;
• Площини укосів.
Для зображення контурів наземних будівель використовується основна суцільна лінія, при цьому в масштабі креслення повинна обов'язково дотримуватися конфігурація периметра цієї споруди. Із зовнішнього боку, уздовж лінії контуру за допомогою тонкої суцільної лінії зображується вимощення, ширина якої повинна бути становити не менше ніж три міліметри.
Для зображення контурів підлягають знесенню будівель використовуються тонкі суцільні лінії.
Для зображення таких інженерних мереж, як теплопроводи, каналізація, водопроводи, системи газопостачання використовуються суцільні основні лінії. В їх розривах проставляються складаються з літерного індексу і порядкової нумерації марки. Для позначення освітлювальної та силової електричної мережі застосовують марку W0, а за нею йде цифрове значення потужності.
Прокладаються в траншеях інженерні мережі зображуються за допомогою штрихових ліній, а ті мережі, що проходять в непрохідних каналах або на естакадах - штрихпунктирними лініями. Згідно зі стандартами допускається за допомогою однієї лінії зображати мережі, які прокладаються на одній лінії опор або в одній транш. При цьому види мереж позначаються на лініях-виносках.
Межі забудови (тобто її проектну червону лінію) наносять за допомогою лінії суцільний, а умовну межу проммайданчика зображують за допомогою лінії штрихпунктирной з двома точками.
Для зображення на будівельних генеральних планах спланованої поверхні землі, що має певний ухил, використовуються проектні горизонталі. На них проставляються відносні (умовні) і абсолютні позначки, тобто значення перевищень над нульовим рівнем.
Вказівка позначають перепад висот між майданчиками різних рівнів перепад висот площин укосів проводиться суцільними основними лініями, а також проведеними по верхньому краю бровок (укосів) горизонталями.
Для зображення горизонталей укосів використовуються короткі і довгі тонкі лінії з штрихами, проведеними у напрямку ухилу площин укосів. Виконання підошви укосу здійснюється за допомогою тонкої суцільної лінії, а ухил укосу позначається ставленням того перевищення, які має ділянку площині, до його закладення (тобто до горизонтальної його проекції).
Якщо укіс має значну протяжність, то його штрихування наноситься ділянками. При цьому замість трьох крапок між ними наводиться скорочене найменування матеріалу (наприклад, «ж.б. плити») і ухил (наприклад, 1: 2).
ДП 2-х поверхової будівлі гуртожитку
Експлікація тимчасових споруд
Огорожа будмайданчика проводиться парканом, в правій її частині, поруч із в'їздом на її територію, розташовуються тимчасові споруди.
Місця для складування будматеріалів і виробів, які можна зберігати під відкритим небом, знаходяться навколо споруджуваного будинку, в зоні дії підйомних механізмів. Для нумерації місць, складування використані арабські цифри (від 1 до 15). Марки і кількості збірних елементів (сходових площадок і маршів, вентиляційних і карнизних блоків, панелей перекриття) проставлені у кожному з майданчиків, на виносках. На монтажній відомості і спеціальною схемою розкладки вказані призначені для панелей перегородок і стінових панелей перші вісім майданчиків.
На кресленнях вказані такі дані, як:
• Координаційні осі і розміри між ними;
• Відстані майданчиків до будівлі і їх прив'язка до координатним осях.
Контури тимчасового проїзду, має ширину 3,5 метра, позначені навколо будівлі і майданчиків для складування. Крім того, уздовж огорожі будмайданчика позначені прожекторні щогли і тимчасова електромережу.
