Котел на відпрацьованому маслі - відмінне рішення при наявності проблем з обігрівом
Досить часто в цьому випадку застосовується котел на відпрацьованому маслі. При цьому він може бути виконаний своїми руками. Тут потрібно буде озброїтися зварювальним апаратом, а також необхідними деталями.
Переваги котла на відпрацьованому маслі
У наших широтах використання такого опалювального обладнання все ще мало поширене, але все-таки його починають все частіше застосовувати. Пояснюється це тим, що ще мало хто розуміє його переваг або просто не знає, що можна спорудити щось подібне.

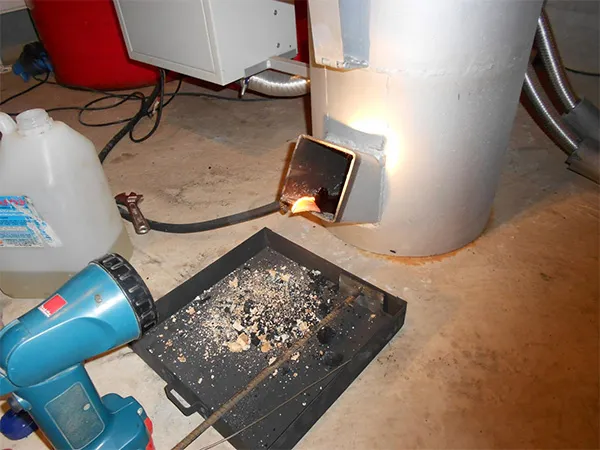

Фото: котел на відпрацьованому маслі
- Дешеве, майже дармовий паливо. Масло, що застосовується для роботи обладнання, може бути будь-яким, включаючи відпрацьоване масло. Як нього може йти синтетичне, мінеральне, трансмісійне масло або їх суміш.
- Доступна ціна. Котел можна виготовити без особливих проблем, своїми руками, що дуже зручно. Котел окупається практично за сезон використання.
- Екологічність. Утилізація речовини, яке здатне забруднювати природу, це відмінна міра, що дозволяє захищати екологію і в той же час економити природні ресурси. До того ж в котлі відбувається повне згоряння масла - це захищає від наявності кіптяви і чорного диму.
- Приміщення буде захищено від потрапляння продуктів згоряння, адже котли мають закритою конструкцією.
- Компактність конструкції.
- Можливість швидкого прогрівання приміщень, а також підтримки в них потрібної температури завдяки застосуванню примусової конвекції.
- Простота монтажу, а також експлуатації. Використання мінімум деталей і проста конструкція знижують можливість поломки обладнання.
- Комфорт і відсутність незручностей. При використанні котла неприємних запахів не буде.
- Подібні пристрої можна досить легко поєднати з іншими приладами опалення - водонагрівальними котлами і воздухонагревателями.
Пристрій котла на відпрацьованому маслі
Основними елементами системи будуть оснащений двома камерами: испарительная, в якій буде проводитися суміш для розпалювання, а також згоряння, де буде здійснюватися процес горіння. Знадобиться насос, що подає масло, а також циркуляційний.

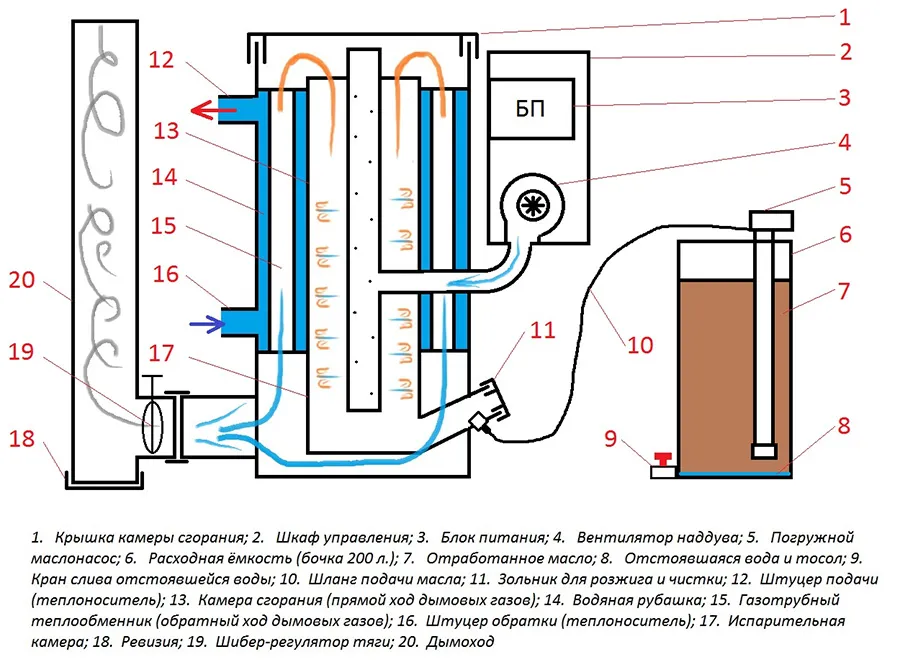

Схема пристрою котла на відпрацьованому маслі
Принцип роботи обладнання
Маслонасос з видаткової ємності подає відпрацьоване масло в випарну камеру. Камера повинна бути виконана з металевої товстостінної труби, яка зможе витримувати досить високу температуру. Для здійснення робочого режиму масло підігрівають до 40 ° С. Відпрацювання, яка потрапляє на дно камери, випаровується, перетворюючись в масляний пар, після чого вона йде в камеру згоряння.
Необхідно мати на увазі, що всі системи, які працюють на відпрацьованому маслі, вимагають пристрою для підігріву. В іншому випадку відпрацювання не зможе досягти необхідної температури, внаслідок чого буде погано загорятися, не зможе повністю прогорати, а також буде залишати багато сажі - вона досить швидко «заб'є» пристрій.

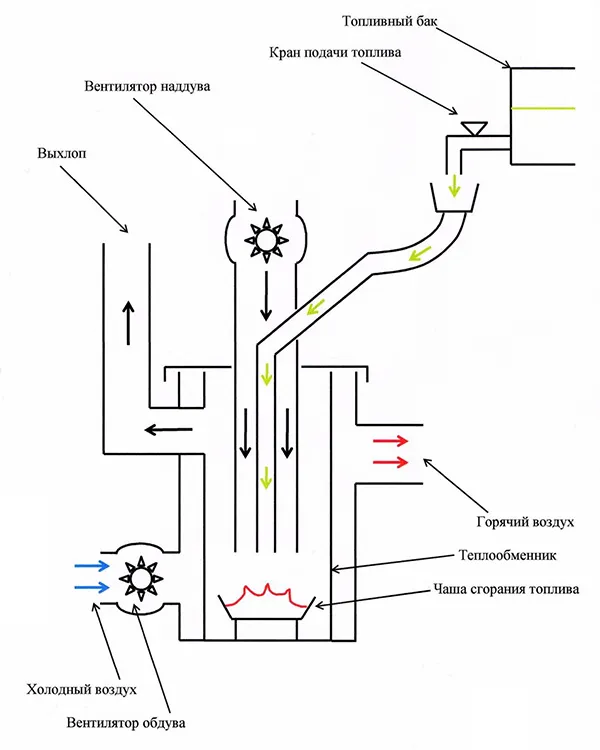

Принцип роботи котла на відпрацьованому маслі
Для хорошої роботи камера згоряння, її обладнають перфорованим воздуховодом. по ньому за допомогою вентилятора наддуву буде надходити повітря. В результаті масляні пари будуть змішуватися з повітрям і повністю згоряти, нагріваючи теплоносій найкращим чином. Відпрацьовані гази, які передали своє тепло, відправляються в димохід.
Як зробити котел на відпрацьованому маслі своїми руками
Існують різні варіанти конструкції котла на відпрацьованому маслі. Їх навіть продають в магазині.
варіант №1
Для виготовлення простого котла на відпрацьованому маслі своїми руками знадобляться наступні деталі та обладнання:
- насос для подачі масла і циркуляційний насос;
- спеціальна пальник і повітряний компресор;
- готовий котел, який має вбудований розширювальний бачок;
- відрізки труб, щоб облаштувати магістралі.
- Відпрацювання в камеру примусового випаровування подається по маслостойкостью шлангу за допомогою масляного насоса безпосередньо з паливного бака. Щоб виготовити таку камеру випаровування слід взяти відрізок міцної і товстої труби, яка буде в змозі витримати температуру, що досягає 400 градусів.
- У центрі даної камери слід розмістити невелику трубку, вона застосовується для подачі в неї повітря, що нагнітається вентилятором.
- Випари, збагачені припливом повітряних мас, згорають в робочій камері, нагріваючи, таким чином, теплоносій, який циркулює по трубним магістралям.

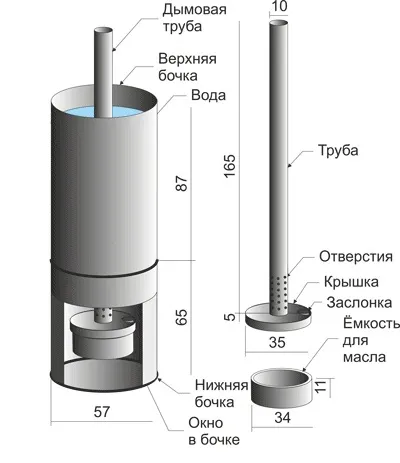

Складові частини котла (всі розміри вказані в сантиметрах)
Щоб зробити якісний монтаж всіх елементів системи буде необхідний зварювальний апарат, а також навички поводження з ним.
Такий котел дозволить забезпечити потужність в 5-10 кіловат. Це досить, щоб грунтовно прогріти приміщення площею до 40 кв. м.
Варіант №2: котел на основі буржуйки
Найпростіший спосіб котла для обігріву - зробити котел з буржуйки. Він буде складатися з двох відділень, в першому буде розташовуватися залите відпрацьоване масло.
Згоряння палива буде здійснюватися поетапно. Спочатку паливо згорає в першому відділенні при помірній температурі. У другому буде горіння продуктів, змішаних з повітрям, які вийшли з-за згоряння відпрацьованого масла. Температура у другому відділенні буде близько 800 градусів.

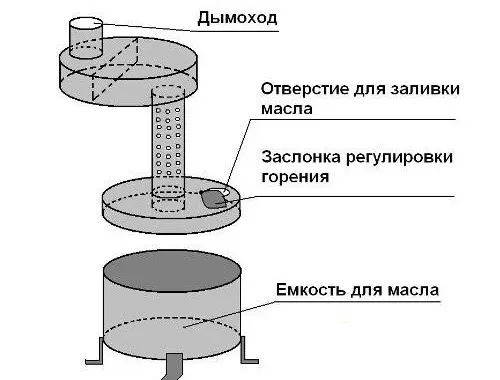

Загальна схема пристрою буржуйки на відпрацюванні
При виготовленні такого котла слід в обидві камери горіння забезпечити додаткову подачу повітря. У нижньому баку для цього роблять отвір - воно буде служити для заливання палива, а також для доступу повітря. Для регулювання подачі повітря отвір обладнають заслінкою. Верхню камеру повітря буде потрапляти через невеликі отвори діаметром близько 10 мм. Їх слід просвердлити в трубі, звідки з першої камери будуть подаватися продукти горіння, вона буде з'єднувати обидва відділення.

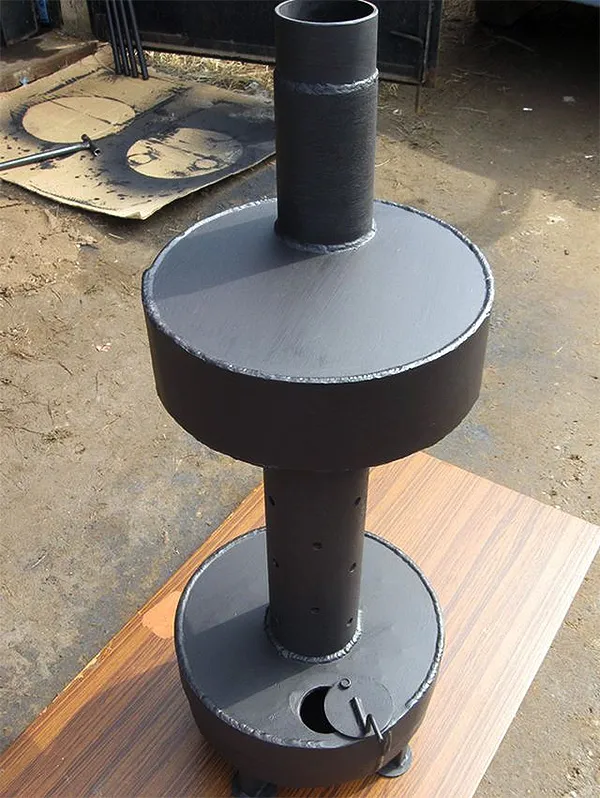

Фото: котел відпрацьованому маслі на основі буржуйки
Для виготовлення котла знадобиться:
- Зварювальний апарат (мінімум 200 ампер).
- Перфоратор і болгарка. Болгарку слід брати з зачистними і відрізними кругами, а також діаметром кола мінімум 125 мм. Для перфоратора діаметр свердла слід брати не менше 13 мм.
- Кувалда.
- Перенесення.
- Молоток.
- Заклепки.
- Зубило.
- Куточок для ніжок.
- Плоскогубці.
- Захисні окуляри для зварювання.
Процес виготовлення котла
- Перш за все, слід зварити бак, який послужить нижній ємністю, де буде знаходитися відпрацьоване масло. Його слід зробити з листового заліза.
- Потім в котлі потрібно прорізати отвір, необхідне щоб здійснювалася подача повітря.
- Потім потрібно встановити засувку, вона буде регулювати подачу повітря. Закріпити її можна за допомогою заклепок.
- Замість труби димоходу можна поставити трубу з отворами, призначену для повітряних потоків.
- Зробити камеру зі знімною кришкою, призначену для другого відділення.
- З'єднати до труби з отворами приготовлену камеру, де буде відбуватися вторинне згоряння.
- Верхню камеру приєднати до нижньої, зазорів бути не повинно.
- Конструкцію для стійкості слід скріпити куточком.
- Приєднати трубу димоходу в вертикальному положенні.
- Для розпалювання котла слід залити відпрацьоване масло, після чого підпалити за допомогою звичайного паперу.
Це непогані варіанти для пристрою опалення приватного будинку своїми руками. які багатьом доступні для реалізації.

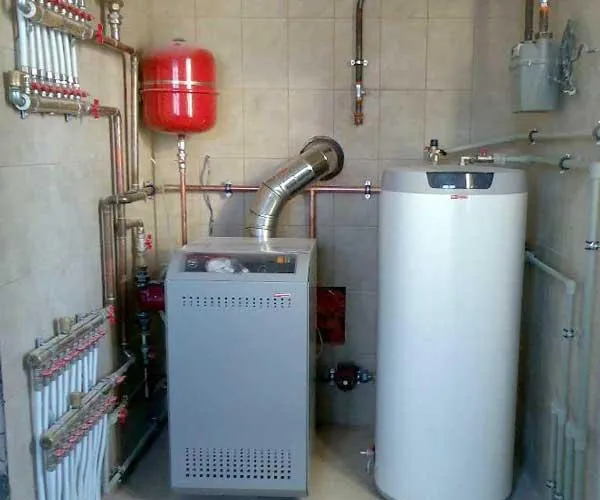

монтаж котла
Перш за все, при монтажі котла необхідно дотримуватися заходів пожежної безпеки. Слід заздалегідь подбати про його безпечної експлуатації.
- Для видалення продуктів горіння необхідні димар.
- Стеля слід захистити від нагрівання, тому для котла слід передбачити кожух.
- Потрібно подумати про спеціальну заслінки, яка буде перекривати тягу. Заслінка буде захищати також від зайвого охолодження під час простою котла.
- Саморобний котел передбачає спалювання кисню, тому потрібно забезпечити провітрювання приміщення.
- Котел бажано встановити на жароміцної плитці або камені. Його не можна обшивати панелями з дерева або пластиковою вагонкою, проте дозволяється пофарбувати жаростійкої фарбою.
- До котла необхідно забезпечити вільний доступ, адже потрібно буде доливати постійно відпрацювання. Котел при роботі нагрівається, тому поруч з ним не можна ставити займисті предмети. З цієї ж причини не потрібно до нього торкатися відкритими руками - можливо отримати опік.
Не варто забувати, що недбалість або помилка в монтажі можуть викликати серйозні наслідки, тому що такий котел відноситься до потенційно небезпечних. Тому роботи слід виконувати дуже акуратно.
- Перед тим, масло залити в котел, його рекомендується відстояти і простежити, щоб у ньому не залишилося води або іншої речовини. В іншому випадку котел при роботі може згаснути або горіння буде нестабільним.
- Експлуатація котла на відпрацьованому маслі вимагає наявності в приміщенні вуглекислотного вогнегасника. Подбайте про це. Попадання води в паливо може привести до різкого вихлюпування і вспениванию, що може стати причиною пожежі.
