Корпуси та маркування smd конденсаторів

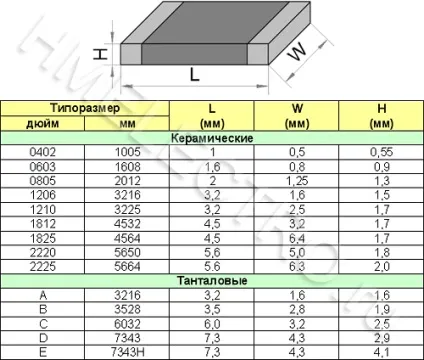

Конденсатори в SMD виконанні випускаються в різних корпусах, керамічних, пластикових і металевих (алюмінієвих).

Конденсатори керамічні, плівкові і т.п. неполярні випускаються без маркування. Ємність варіюється від 1пФ до 10мкФ.

Електролітичні конденсатори випускаються у вигляді діжок в аллюмінієвую корпусі з маркуванням, подібні вивідним, але для поверхневого монтажу.

Танталові в прямокутних корпусах, різного розміру, чорного, жовтого, оранжевого кольору. З кодової маркуванням.

Маркування електролітичних і танталових конденсаторів подібна маркування резисторів, за винятком того, що може застосовуватися знак "μ".

Позначення 105 - перша цифра - 1, друга - 0, множник - х10 5. Отримуємо 1000000 пФ або 1 мкФ.

Позначення 476 - перша цифра - 4, друга - 7, множник - х10 6. Отримуємо 47000000 пФ або 47 мкФ.

Маркування може містити знак "μ" - 47 μ. вказує на ємність в 47 мкФ

Маркування 3 μ 3 - вказує на ємність 3,3 мкФ

Також вказується і номінальна робоча напруга у вигляді ціферний або літерного позначення.

Позначення 35 - означатиме номінальна робоча напруга в 35 вольт.

Поруч з цифрою може стояти і значок "v", 10v - 10 Вольт.

Напруга може бути вказано буквою латинського алфавіту, перед або після цифр вказують ємність.

На малогабаритних конденсаторах, зважаючи на малу області для маркування, застосовується буквене кодове позначення складається з трьох або двох символів

Якщо символів три, перша буква позначає виробника, наприклад "K" - Kemet

Другий символ вказує на ємність.
