Конструктивні особливості системи опалення в лазні від печі
Для підтримки оптимальної температури у всіх банних кімнатах найкраще зробити опалення в лазні від печі-кам'янки, встановленої в приміщенні парної. Для лазень невеликого розміру, що складаються з передбанника, помивочной і парної, єдину піч, як правило, встановлюють таким чином, щоб кам'янка перебувала в парильному приміщенні, в передбаннику розташовувалася топка печі, а в помивочной - накопичувальний бак для підігрітої води.
Спрощені системи опалення лазні

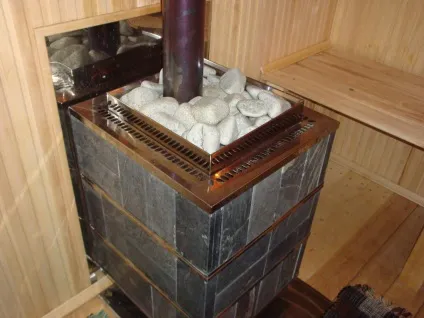

Найбільш простий у виготовленні, обслуговуванні і експлуатації є система, в якій здійснюється опалення лазні від печі в парній. Тобто, піч-кам'янка, що забезпечує максимальний нагрів навколишнього повітря і отримання розігрітого пара, розташовується в парному приміщенні, а її топкова частина, через яку проводиться завантаження горючого матеріалу, виноситься в передбанник. При цьому за рахунок реалізації подібної конструкції проводиться опалення лазні від банної печі одночасно і в парній, і в передбаннику. Опалення МИЙНА відділення лазні в цьому випадку відбувається за рахунок розміщення в ньому бака з гарячою водою, а при необхідності і додаткової батареї опалення.
Піч для лазні з теплообмінником для опалення та отримання необхідної кількості гарячої води є найбільш ефективним і простим способом підтримки оптимальної температури у всіх приміщеннях лазні. Така комбінована конструкція досить економна з точки зору витрат палива, генерує велику кількість тепла і має порівняно невеликий час виходу на робочий режим.
Печі для лазень і їх особливості
При необхідності піч для лазні з контуром опалення може бути досить універсальною як по режиму роботи, так і по використовуваному в ній палива. Така піч може використовуватися або в режимі безперервного горіння палива, або в циклічному режимі, з періодичним завантаженням пального матеріалу. В якості палива для неї можуть використовуватися природний газ, дрова, деревне вугілля або паливні гранули. Крім того, для обігріву лазні та нагріву води можуть використовуватися і електричні печі відповідної потужності.
Печі, використовувані в циклічному режимі обігріву приміщення, повинні мати високу теплоємність і здатністю тривалий час утримувати тепло після припинення надходження палива. Їх виготовляють з вогнетривкої цегли, який має велику масу і велику теплоємність. Така піч після розігріву може зберігати високу температуру досить тривалий час. До недоліків таких печей можна віднести великий час виходу на робочий режим, тобто великий час розігріву печі в холодному стані.
Для організації постачання лазні гарячою водою, а також для опалення приміщень використовують печі, оснащені системами примусової циркуляції гарячої води, а також теплообмінниками.

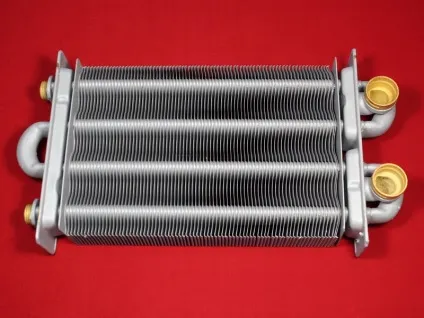

Печі з теплообмінниками
Печі, оснащені теплообмінними пристроями, дозволяють успішно вирішити всі завдання по обігріву приміщення, нагрівання води, створення пара. Опалення лазні від теплообмінника банної печі може включати не тільки основні приміщення лазні, а й допоміжні, наприклад, душову, кімнату відпочинку, басейн, більярдну і ін.
- розміри лазні та площа опалювальних приміщень;
- габарити і масу печі;
- питома вага нагрівального приладу;
- кількість теплообмінних пристроїв, що входять в комплект печі;
- загальний обсяг і склад циркулюючого теплоносія;
- діаметр і довжина димоходу.

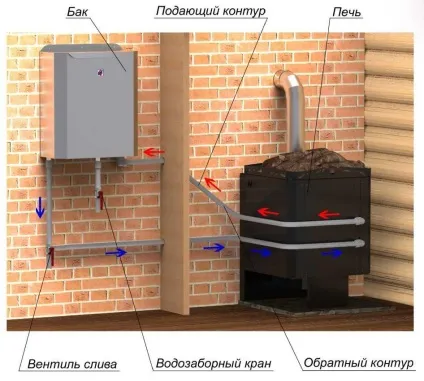

Банні печі з теплообмінником можуть підключатися за допомогою теплоізольованих труб:
- До виносного баку для нагрівання води, що використовується в мийному відділенні лазні.
- До радіаторів опалення, які перебувають у службових приміщеннях лазні - кімнаті відпочинку, більярдної і т. Д.
- До системи гарячого водопостачання та водяного опалення, що включає не тільки основні і службові приміщення лазні, а й житлові приміщення будинку.

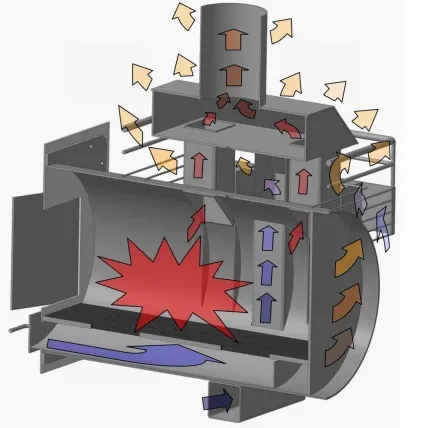

Печі для опалення лазні дровами бувають з внутрішнім або зовнішнім теплообмінником. Внутрішній теплообмінник розташовується в котельній камері між корпусом і кожухом. У ньому використовується тепло, що отримується безпосередньо в процесі згоряння палива і нагрівання печі.
Зовнішній теплообмінник облаштовується навколо димохідної труби. У ньому використовується тепло, що віддається нагрітими газами при виведенні їх назовні. За рахунок збільшеного обсягу зовнішнього теплообмінника підвищується ефективність його функціонування. Використання тепла виходять по димоходу газів дозволяє економити паливо і підвищити ефективність роботи печі за рахунок зниження температури газів, що відходять.
У чавунної печі нагрівання води в теплообміннику проводиться відходять димовими газами і тепловим випромінюванням. Корпус теплообмінника при цьому розташовується у верхній частині топки в районі димової труби.
Цегляна піч для лазні передбачає розташування теплообмінника всередині цегляної кладки в безпосередній близькості від топки. Це трохи збільшує теплову інерційність теплообмінника, а також знижує ймовірність його перегріву або окислення його поверхні під впливом відкритого вогню.
Особливості банної печі з теплообмінником
Піч для лазні, оснащена теплообмінником, має певні конструктивні особливості.
- система підведення туб для циркуляції теплоносія;
- потовщені стінки корпуса;
- збільшений обсяг кам'янки;
- наявність в обов'язковому порядку розподільника повітря;
- дверцята топки з теплостійких скла.
Теплообмінник функціонує за рахунок постійної циркуляції води по всіх пристроях, що становлять опалювально-нагрівальну систему в лазні. Для ефективного використання теплообмінника протяжність кожної із з'єднувальних труб повинна становити максимум 3 м. Особливо при відсутності зовнішньої теплоізоляції труби.
При дотриманні правил пожежної безпеки. а також при наявності систем примусової вентиляції і терморегуляції теплообмінником може бути оснащена універсальна піч для лазні та опалення будинку. Сама піч може розташовуватися в приміщенні лазні і з'єднуватися з житловими приміщеннями будинку за допомогою теплоізольованого трубопроводу опалення і постачання житла гарячою водою.
Найпростіша конструкція універсальної печі - це електрична піч з роздільними електронагрівачами для секцій печі з теплообмінником і кам'янки.
Така піч може працювати в декількох режимах, а саме:
- У режимі обігріву житлових приміщень будинку та його гарячого водопостачання (ГВП) з підтриманням мінімально необхідної температури в приміщеннях лазні в холодну пору року.
- У режимі опалення лазні і всього будинку з ГВП в холодну пору року.
- Організація опалення лазні і печі-кам'янки в літній період.
Аналогічна піч для лазні та опалення одночасно може бути створена у вигляді пристрою безперервної дії на природному газі або паливних гранулах. Використання в якості палива деревного вугілля або деревини в такому випадку важко і має певні технічні складності. Адже в дров'яних або вугільних печах не передбачена можливість автоматичного регулювання температури. Це може привести до різких стрибків температури в опалювальній магістралі.

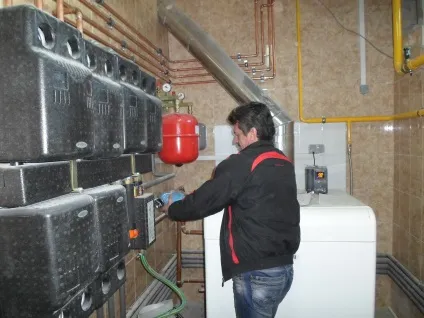

Обігрів лазні від системи опалення будинку
При наявності у системи центрального опалення будинку достатньої потужності допоміжні приміщення лазні можна опалювати за допомогою неї. Для цього від домашньої системи опалення до лазні прокладаються теплоізольовані труби, до яких підключаються радіатори опалення допоміжних приміщень лазні. При цьому піч-кам'янка може використовуватися тільки для обігріву парної або помивочной секції лазні при необхідності.
