Конструкція котушки індуктивності

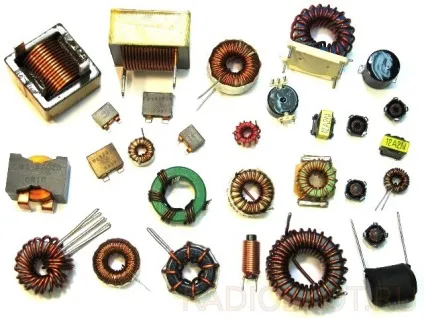

Отже, дорогі друзі, якщо ви тут, то вам швидше за все цікаво, як влаштована котушка індуктивності (дросель). Їх існує дуже велика кількість різновидів, і іноді вони настільки сильно відрізняються один від одного, або навпаки - так схожі на звичайний трансформатор, що не відразу і визначити. Виглядає вона приблизно так:

А позначається на схемі ось так:

Застосовується котушка для багатьох цілей:

• усунення перешкод;
• накопичення енергії;
• створення магнітних полів.

Котушка виконується у вигляді спіральних обмоток одножильного або багатожильного провідника навколо головного стрижня целіндріческой форми.
-
Властивості котушки індуктивності:

• Опір котушки зростає зі збільшенням частоти поточного через неї струму;
• Швидкість зміни струму через котушку обмежена і визначається індуктивністю котушки.

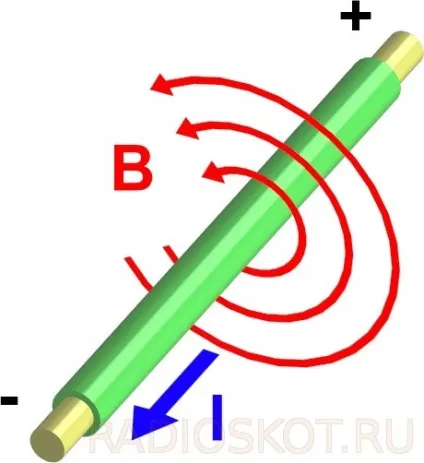

Схема роботи котушки;

---
Давайте зберемо свою котушку індуктивності!
B-магнітне поле, I-сила струму.

Для початку візьмемо цей провід і зможемо в спіральки.

На кінці нашої котушку подамо електрику! Зробимо перші висновки про роботу нашого устройства.Еслі на котушку безперервно подавати електричний струм, то його сила плавно увелічітся.Еслі ж різко прибрати ел. ток, то його сила різко зросте в котушку, і плавно зменшиться до нуля.

Буває два види котушок:

З немагнітним і магнітним сердечником.

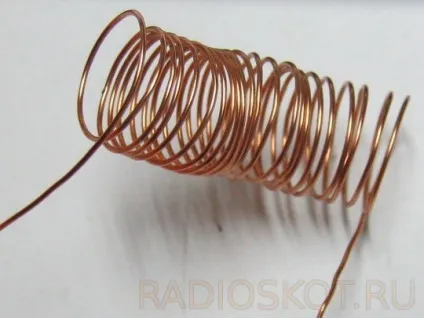

Яка ж у нас вийшла котушка? Правильно, повітря-немагнітний сердечнік.Такіе котушки зазвичай намотуються на паперову трубочку і використовуються, якщо індуктивність не перевищує 5мілліГенрі.
--

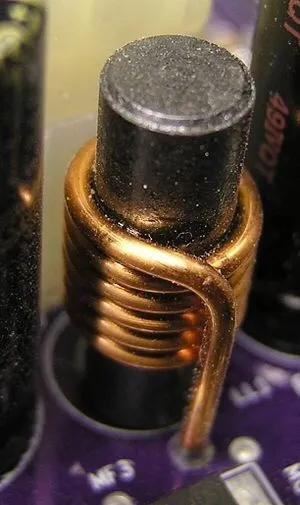

А ось так виглядають котушки з магнітним або залізним сердечником:

Сердечник збільшує силу котушки в рази.

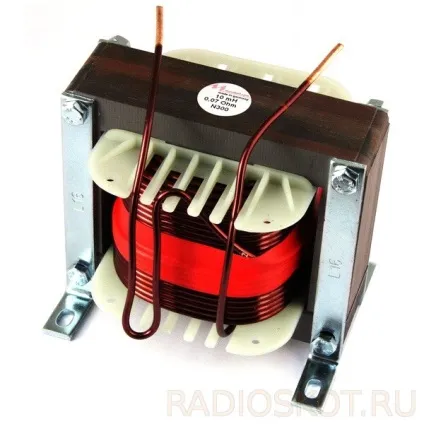

А це типовий представник даного виду-трансформатор:

У нього є лише дві відмінності від котушок з магнітним сердечником:

1. У нього залізний сердечник, так як він має велику індуктивність.
2. У нього є первинна і вторинна обмотка.
