Коник на дах з профнастилу як кріпити коньковие планки на профлист

На останньому етапі покриття покрівлі профнастилом виконується оформлення коникових ребер (ковзанів). Коник формується на лінії перетину скатів, тому є атрибутом скатної покрівлі. Зверху на нього монтують спеціальний доборний елемент - коньковую планку або покрівельний коник. Ця робота не є складною для професіоналів. Але якщо ви плануєте встановити коник на дах з профнастилу самостійно, доведеться розібратися з деякими технологічними тонкощами.

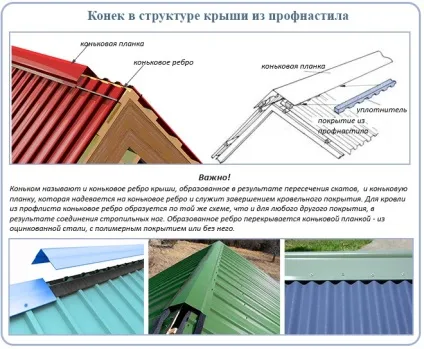

У покрівельних термінах іноді можна заплутатися, особливо коли одним словом називають різні речі. Так відбувається і з терміном «коник», який може позначати конструктивну частину даху або доборний елемент покрівлі.

Коник, як частина даху, - це верхнє ребро, утворене при перетині скатів. Тому на двосхилим покрівлі, де існує один такий перетин, формується один коник. На четирехскатной - вже два коника. А на більш складних багатоскатних дахах - ще більше.

Так само коником називають комплектуючу деталь для перекриття конструктивного коника даху (ребра). Інша її назва - конькова планка. Вона закриває зазор між скатами і може мати різні форми. Найбільш часто для профнастилу застосовують ковзани з трикутним і фігурним плоским перетином.

Тому, щоб повністю оформити коник на даху з профнастилу, потрібно облаштувати ребро перетину скатів (конструктивний коник) і перекрити його коньковой планкою.

Конькового ребро утворюється при сполученні стропильних ніг сусідніх скатів. Воно являє собою лінію, що проходить по верхніх точках сполучення.

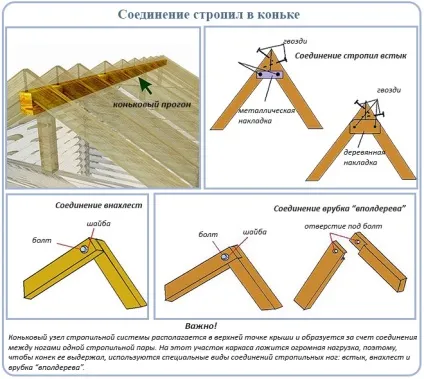

Для з'єднання крокв в конику використовують кілька способів:

• Встик - коли кроквяні ноги в місці з'єднання зрізають під кутом, відповідному куту нахилу скатів. При сполученні місце стику збивають цвяхами і додатково з'єднують накладками - дерев'яними або металевими.
• Внахлест - верхні частини крокв накладають один на одного і зшивають цвяхами, болтами або шпильками.
• Врубка «вполдерева» - на краях стоп (в місцях сполучення) випилюють виїмки на половину товщини бруса. Потім ці виїмки накладають один на одного і з'єднують будь-яким наскрізним з'єднанням, наприклад, болтом, пропущеним крізь обидві кроквяні ноги.

У комплексі з іншими кріпленнями може бути застосований метод врубки в коньковий прогін. На кроквах роблять вирізи, завдяки яким вони «надягають» на коньковий брус. Між собою крокви в цьому випадку можуть закріплюватися внахлест, встик з накладками або «вполдерева».

Коньковий прогін також може використовуватися як опора для крокв, без обов'язкової врубки.

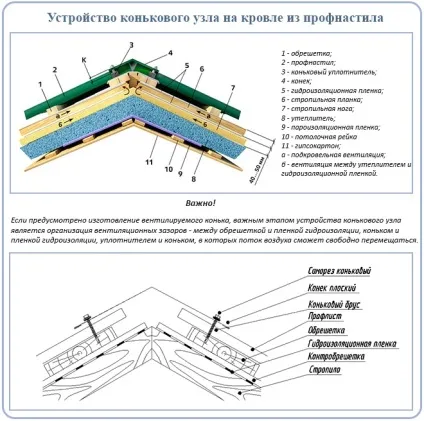

Після установки крокв коник формується відповідно до структури покрівельного пирога. Для профнастилу послідовність шарів, як правило, така: кроквяна система, гідроізоляція, обрешітка, конькова планка.

Конькова планка являє собою зовнішній куточок (різної форми перетину) з оцинкованої сталі. Зустрічаються вироби з полімерним покриттям (кольорові) або без нього. Як правило, коник підбирають під колір профлиста, завдяки чому після монтажу планка зливається із загальним покриттям і стає практично непомітною.

Так як конькова планка служить для перекриття зазору в конструктивному конику даху, вона виконує такі функції.

Це найважливіша функція, реалізувати яку без коника практично неможливо. Волога, яка може потрапити в зазор між скатами, викликає корозію металу, псування обрешітки і всієї кроквяної системи. Тому без перекриття цього зазору коником термін служби даху і її теплоізоляційні властивості значно знизяться.

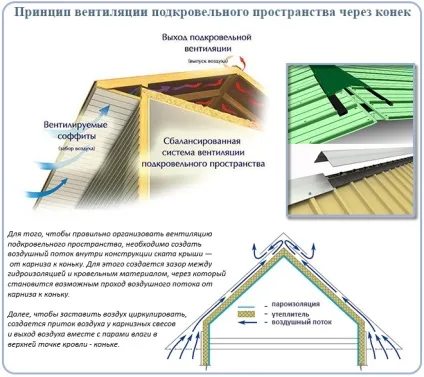

При укладанні планки, між її підошвою і профілем профнастилу залишаються зазори (висота зазору дорівнює висоті профілю). У вентиляційній системі вони грають роль витяжних отворів, через які повітря виходить з підпокрівельного простору. Приплив повітря виконується через отвори в карнизах. Таким чином, при наявності щілин в конику і біля карнизних звисів, запускається безперервний рух повітря для провітрювання підпокрівельного простору. Особливо це важливо для утеплених покрівель.

Незважаючи на сучасні пароізоляційні плівки, які обов'язково включають в покрівельний пиріг при наявності утеплювача, якась частина теплих парів з внутрішніх приміщень все одно потрапляє в підпокрівельний простір. Стикаючись з поверхнею металу, при різниці температур всередині і зовні, теплий пар остигає і перетворюється в водяні краплі, тобто в конденсат. В ідеалі його потрібно швидко висушити, щоб він не заподіяв шкоди покрівлі. Для цього в підпокрівельному просторі створюють повітряний потік, що рухається зверху вниз: від карнизних звисів до отворів в конику.

Варто зауважити, що волога в підпокрівельному просторі не завжди заслуга одного конденсату. Профлист (і інші металеві покрівлі) не є повністю герметичними. Тому волога проникає під матеріал також ззовні - під час сильного вітру і дощу, наприклад. Але цю вологу також висушує правильно організована вентиляція.

Коник перекриває зазор між скатами і, відповідно, робить дах візуально завершеною. Зливаючись з покриттям з профлиста, конькова планка виглядає, як органічне продовження покрівлі.

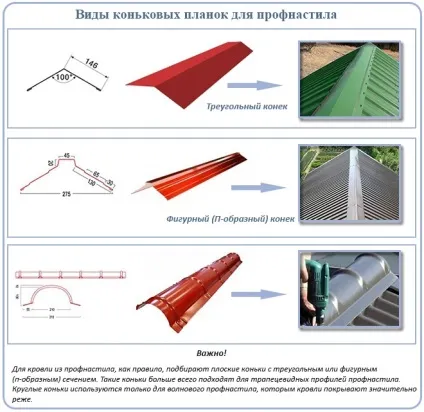

Для дахів з профлиста можуть використовуватися ковзани:

• трикутні (прості плоскі);
• п-образні (фігурні);
• круглі (напівкруглі).

Трикутна планка - найпростіша деталь, виглядає, як звичайний металевий куточок з завальцованними краями.

П-подібний (фігурний) коник в перетині утворює більш складну фігуру зі згином на вершині у вигляді букви П. Цей згин створює П-подібний вентиляційний «кишеню», який сприяє провітрювання коника з торців. Фігурний коник виглядає на профнастилі цікавіше, але вимагає більшої витрати металу. Тому і вартість його дещо вищий.

Круглі ковзани - самі декоративні, використовуються для хвильового профнастилу. За виглядом вони нагадують напівкруглий жолоб з бічними поличками для кріплення. Вимагають використання бічних заглушок напівкруглої або конусної форми, в яких передбачені отвори для вентиляції. Круглі ковзани утворюють найбільший вентиляційний «кишеню», в порівнянні з планками прямої форми. Але і вартість їх найвища, в тому числі і з-за необхідності використовувати заглушки.

Як правило, довжина ковзанярського елемента становить 2-3 м. При монтажі їх збирають методом перехлеста по всій лінії конькового ребра. Ширина полки коникових планок 100-300 мм. Найбільш практична ширина - 150-200 мм, вона дозволяє захистити вразливу частину більшості покрівель від зовнішніх факторів.

Більш вузькі планки добре виглядають на невеликих дахах, але їх функціональність, на жаль, може перебувати на низькому рівні. Ті ж планки, ширина полиць яких доходить до 300 мм, як правило, виглядають занадто масивно. З цієї причини вони знаходять своє застосування на габаритних дахах, покритих профнастилом з високою гофрой.

Вентиляційні зазори, на жаль, пропускають не тільки повітря. При сильному дощі (снігу) і вітрі волога може потрапити під коник і просочитися в підпокрівельний простір. Також в зазори може потрапляти сміття, пил, комахи і навіть птахи (при високому профілі). Особливо це притаманно покрівель з пологими схилами, що мають невеликий ухил.

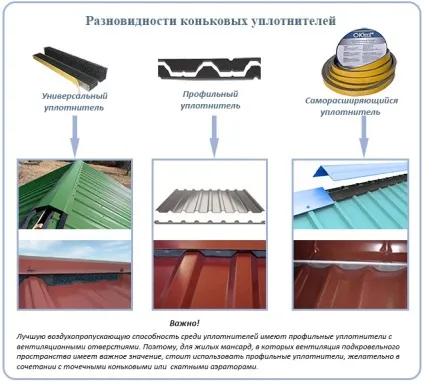

Тому в зазор під коник встановлюють ущільнювач - пористий матеріал, що має властивість заповнювати порожнечі. Їх існує декількох видів:

• Ущільнювач універсальний - являє собою стрічку зі спіненого пінополіуретану, що характеризується відкритою пористістю. Одну сторону стрічки часто роблять самоклеющейся, що підвищує зручність роботи з нею. За заявами виробників універсальний ущільнювач не перешкоджає нормальній вентиляції гребня, однак таке твердження спірне і будівельники-практики ставлять його під сумнів.
• Ущільнювач профільний - фігурна стрічка з спіненого поліетилену, має жорстку структуру з закритими порами. Повторює профіль профнастилу, тому повністю заповнює зазор між коником і покрівлею. Щоб у такий спосіб не перекрити вентиляцію, в профільному ущільнювачі передбачені отвори (їх можна залишити закритими, якщо вентиляція підпокрівельного простору виконується через точкові коньковие або скатні аератори).
• Ущільнювач саморозширюється (ПСУЛ) - стрічка, яку поставляють в рулонах. Виготовляється з пінополіуретану, просоченого акрилом. Спочатку ущільнювач поставляється в стислому вигляді. Його розширення (до 5 раз!) Відбувається після монтажу стрічки під коником. Одна сторона стрічки самоклеюча, має захисну смугу, яку знімають для можливості приклеювання на місце монтажу.

Установку конькової планки починають після завершення робіт з укладання профнастилу. При цьому листи профнастилу не повинні доходити до конькового ребра (лінії перетину скатів) на 50-100 мм. Це дає можливість повітрю безперешкодно рухатися в підпокрівельному просторі і виходити в районі коника.

Щоб надійно закріпити коник, на верхній частині обох скатів монтують по одному додатковому бруска обрешітки. Вони слугуватимуть опорою для кріплення конькової планки.

Перш, ніж кріпити коник, необхідно переконатися, що лінія перетину скатів (ребро) рівна. Для цього використовують або шнур, або лазерний далекомір. Невеликі похибки горизонталі допустимі, але не більше 2% від ширини полиці коника. Наприклад, якщо передбачається монтувати коник з шириною полиці 200 мм і довжиною 2 м, то допустимі відхилення по лінії перетину скатів не можуть бути більше 0,02х200 = 40 мм.

Якщо допустити існування більшого розбіжності, то покрівля в такому місці буде схильна до протікання. Іншими словами, при виявленні значущих нерівностей конькового ребра, їх доведеться усувати або використовувати коньковую планку зі збільшеною шириною полиць.

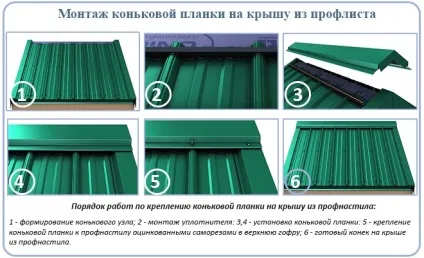

Порядок робіт з монтажу коника:

1. Починають роботи з одного краю конькового ребра, напрямок укладання протилежно руху переважаючих вітрів.
2. Монтують ущільнювач. Як правило, його приклеюють на коньковую планку, зі зворотного боку полиць, на відстані 3 см від країв. Іноді ущільнювач монтують безпосередньо на профлист, в районі коника.
3. Конькові елементи укладають уздовж конструктивного коника покрівлі (ребра) з перетином 150-200 мм. Перехлест круглих ковзанів ведеться по лініях штампування.

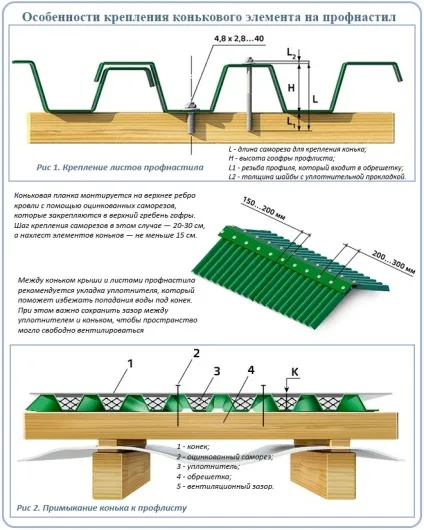

4. Кріплення елементів виконують до верхньої гофре (хвилі або трапеції) профнастилу, пропускаючи саморізи через обрешітку. Крок кріплень - 300-400 мм. Саморізи заганяють на кінцях полиць конькової планки, на відстані в кілька сантиметрів від краю.

Для кріплення використовують покрівельні саморізи з гумовою шайбою ущільнювача. Так як коник закріплюють через верхню гофру, довжину шурупа розраховують, виходячи з висоти профілю використовуваної марки профлиста.

де: L - шукана довжина шурупа; H - висота хвилі (трапеції) профнастилу; L1 - довжина частини самореза, зануреної в обрешітку (близько 2,5-3 см); L2 - товщина шайби з гумовою прокладкою (близько 4 мм).

Використовувати цвяхи для кріплення коника не рекомендується, так як при сильному вітрі існує ризик відриву такого елемента від покрівельного покриття.

Роботи ведуть, укладаючи елементи коника один за іншим, до краю конькового ребра. Після закінчення монтажу перевіряють рівність і правильність укладання, після чого коньковий вузол покрівлі вважають завершеним.

Правильно встановлений коник вбереже вашу покрівлю від безлічі неприємних факторів і стане запорукою її довговічності і міцності. Тому до монтажу конькової планки необхідно приступати тільки після вивчення всіх особливостей матеріалу і його поєднання його з профнастилом.
