Компресор на базі заліза від ЗіЛ-130 з системою змащення «х3»

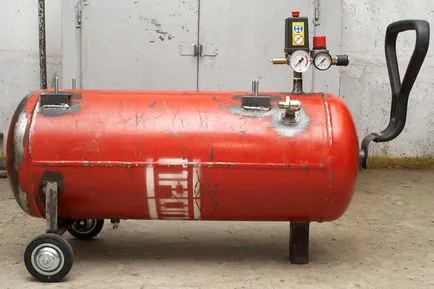

Використовується класичний (имхо) варіант набору обладнання та компонування - 50л пропановий балон зі встановленою на нього головкою компресора від ЗіЛ-130, електродвигун 1.5 / 2800), Кліноременная передача.

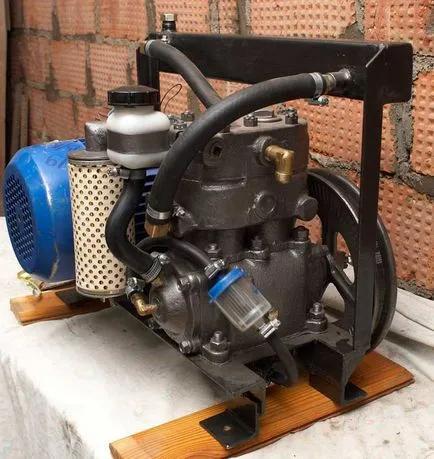

Ідею потрібно було перевірити на предмет - чи буде «насос» качати масло за умов наявності 3 отворів на кожному шатуне і періодичному зануренні (ударі) шатуна про масло в картері. Була зібрана і випробувана схема (див рис).
«Насос» справно засмоктав масло, правда, неспішно (спостерігав через Бензофільтр врізаний в магістраль), але (имхо) цілком достатньо для забезпечення змащення компресора в даних умовах.
Умови перевірки: обороти компресора
1000 rpm, рівень масла - 10 мм вище площині піддону картера, температура масла близько 5 o С, тип масла - Ravenol VDL 100, масляна магістраль спочатку порожня.
Система охолодження термосифонна.

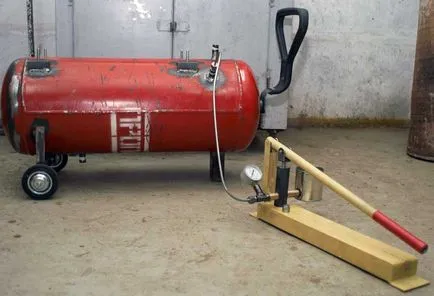

По ходу життя, був зроблений пресувальник, за допомогою якого був успішно опресован (на 25АТІ) ресивер після проведення з ним зварювальних робіт. За основу взято пресувальник від RICCI
