Комп'ютерна інформаційна мережа (КІС) підприємства

Поняття комп'ютерної мережі

Комп'ютерна мережа - це кілька комп'ютерів в межах обмеженій території (що знаходяться в одному приміщенні, в одному або декількох близько розташованих будівлях) і підключених до єдиних лініях зв'язку, що забезпечують ефективне надання різних інформаційно-обчислювальних послуг користувачам за допомогою реалізації зручного і надійного доступу до ресурсів мережі.

Сьогодні більшість комп'ютерних мереж - це локальні комп'ютерні мережі (Local-Area Network), які розміщуються всередині одного конторського будівлі і засновані на комп'ютерній моделі клієнт / сервер. Мережеве з'єднання складається з двох беруть участь в зв'язку комп'ютерів та шляхи між ними. Можна створити мережу, використовуючи бездротові технології, але поки це не поширене.

У моделі клієнт / сервер зв'язок по мережі ділиться на дві області: сторону клієнта і сторону сервера. За визначенням, клієнт запитує інформацію або послуги з сервера. Сервер в свою чергу, обслуговує запити клієнта. Часто кожна сторона в моделі клієнт / сервер може виконувати функції, як сервера, так і клієнта. При створенні комп'ютерної мережі необхідно вибрати різні компоненти, що визначають, яке програмне забезпечення і устаткування ви зможете використовувати, формуючи свою корпоративну мережу. Комп'ютерна мережа - це невід'ємна частина сучасної ділової інфраструктури, а корпоративна мережа - лише одне з використовуваних в ній додатків і, відповідно, не повинна бути єдиним фактором, що визначає вибір компонентів мережі.

Інформаційні системи, що використовують можливості комп'ютерних мереж, забезпечують виконання наступних завдань:
- зберігання і обробка даних;
- організація доступу користувачів до даних;
- передача даних і результатів обробки даних користувачам.
- Ефективність вирішення перерахованих завдань забезпечується:
- дистанційним доступом користувачів до апаратних, програмних і інформаційних ресурсів;
- високою надійністю системи;
- можливістю оперативного перерозподілу навантаження;
- спеціалізацією окремих вузлів мережі для вирішення певного класу задач;
- вирішенням складних завдань спільними зусиллями декількох вузлів мережі;
- можливістю здійснення оперативного контролю всіх вузлів мережі.

Основні показники якості комп'ютерних мереж включають такі елементи: повнота виконуваних функцій, продуктивність, пропускна здатність, надійність мережі, безпеку інформації, прозорість мережі, масштабованість, інтегрованість, універсальність мережі.

Навіщо потрібна комп'ютерна інформаційна мережа на підприємстві

Концептуальним перевагою комп'ютерних інформаційних мереж перед централізованими системами є їх здатність виконувати паралельні обчислення. За рахунок цього в системі з декількома обробними вузлами в принципі може бути досягнута продуктивність, що перевищує максимально можливу на даний момент продуктивність будь-якого окремого, скільки завгодно потужного процесора. Розподілені системи потенційно мають краще співвідношення продуктивність-вартість, ніж централізовані системи.

Ще одна очевидна і важлива перевага мереж - це їх принципово вища відмовостійкість. Під отказоустойчивостью розуміється здатність системи виконувати свої функції (може бути, не в повному обсязі) при відмовах окремих елементів апаратури і неповної доступності даних. Крім вище названих, мережі дають ще й такі переваги, як можливість спільного використання даних і пристроїв, а також можливість гнучкого розподілу робіт по всій системі.

Останнім часом став переважати інший спонукальний мотив розгортання мереж, набагато важливіший в сучасних умовах, ніж економія коштів за рахунок поділу між співробітниками корпорації дорогої апаратури або програм. Цим мотивом стало прагнення забезпечити співробітникам оперативний доступ до обширної корпоративної інформації. В умовах жорсткої конкурентної боротьби в будь-якому секторі ринку виграє, в кінцевому рахунку, та фірма, співробітники якої можуть швидко і правильно відповісти на будь-яке питання клієнта - про можливості їх продукції, про умови її застосування, про рішення будь-яких можливих проблем і т.п.

При вертикальній структурі підприємства необхідно розмежований доступ до інформації, тому потрібна установка серверів. Одним з головних етапів планування є створення попередньої схеми. При цьому в залежності від типу мережі виникає питання про обмеження довжини кабельного сегмента. Це може бути несуттєво для невеликого офісу, однак якщо мережа охоплює кілька поверхів будівлі, проблема постає в зовсім іншому світлі. У такому випадку необхідна установка додаткових репітерів (repeater).

На відміну від установки однорангової мережі, при побудові КІС з сервером виникає ще одне питання - де найкраще встановити сервер.
На вибір місця впливає кілька чинників:
- через високого рівня шуму сервер бажано встановити окремо від інших робочих станцій;
- необхідно забезпечити постійний доступ до сервера для технічного обслуговування;
- з міркувань захисту інформації потрібно обмежити доступ до сервера.

Після визначення місця установки сервера можна відразу визначити, яка кількість кабелю буде потрібно.

Мережева архітектура (топологія) КІС підприємства

Мережева архітектура - це поєднання топології, методу доступу, стандартів, необхідних для створення працездатної мережі.

Вибір топології визначається, зокрема, плануванням підприємства (кількістю будівель, віддаленість їх один від одного і т.п.), в якому розгортається КІС. Крім того, велике значення мають витрати на придбання та установку мережевого устаткування, що є важливим питанням для підприємства, розкид цін тут також досить великий.

Підприємство потребує надійного комп'ютерної інформаційної мережі, так як простої пов'язані з непрацездатністю обладнання та мережі знижують якість обслуговування, що призведе до збитків. З причини використання клієнт-серверних систем продуктивність мережі має не значну роль. Найбільш відповідною і відповідає вимогам підприємств є локальна мережа з топологією зірка.

Топологія мережі підприємства - зірка

Топологія типу «зірка» являє собою більш продуктивну структуру, кожен комп'ютер, в тому числі і сервер, з'єднується окремим сегментом кабелю з центральним концентратором (HAB). Основною перевагою такої мережі є її стійкість до збоїв, що виникають внаслідок неполадок на окремих ПК або через пошкодження мережевого кабелю. У цьому випадку кожен комп'ютер підключається окремим кабелем до загального пристрою, що зветься концентратором, який знаходитися в центрі мережі. У функції концентратора входить напрямок переданої комп'ютером інформації одному або всім іншим комп'ютерам мережі. Головна перевага цієї топології перед загальною шиною - істотно більша надійність. Будь-які неприємності з кабелем стосуються лише того комп'ютера, до якого цей кабель приєднаний, і тільки несправність концентратора може вивести з ладу всю мережу. Крім того, концентратор може грати роль інтелектуального фільтра інформації, що надходить від вузлів, і при необхідності блокувати заборонені адміністратором передачі. До недоліків топології типу зірка відноситься більш висока вартість мережного устаткування через необхідність придбання концентратора. Крім того, можливості по нарощуванню кількості вузлів в мережі обмежуються кількістю портів концентратора. Іноді має сенс будувати мережу з використанням декількох концентраторів, ієрархічно з'єднаних між собою зв'язками типу зірка. В даний час ієрархічна зірка є найпоширенішим типом топології зв'язків, як в локальних, так і глобальних мережах.

Найважливішою характеристикою обміну інформацією в локальних мережах є так звані методи доступу (access methods), що регламентують порядок, в якому робоча станція отримує доступ до мережевих ресурсів і може обмінюватися даними.

Технологія Fast Ethernet є стандартом IEEE. Комітет IEEE 802.3 прийняв специфікацію Fast Ethernet як стандарт 802.3u, який не є самостійним стандартом, а є доповненням до існуючого стандарту 802.3.

Всі відмінності технології Fast Ethernet від Ethernet зосереджені на фізичному рівні. Рівні MAC і LLC у Fast Ethernet залишилися абсолютно тими ж, і їх описують колишні глави стандартів 802.3 і 802.2.

Ще однією перевагою даного варіанту є простота розширення мережі, оскільки при використанні додаткових хабів (до чотирьох послідовно) з'являється можливість підключення великої кількості робочих станцій (до 1024).

Мережеві ресурси КІС підприємства

Наступним важливим аспектом планування мережі є спільне використання мережевих ресурсів (загальних дисків серверів, єдиних баз даних, доступу в Інтернет, принтерів, факсів, модемів).

Перераховані ресурси можуть використовуватися як в однорангових мережах, так і в мережах з виділеним сервером. Однак в разі тимчасової мережі відразу виявляються її недоліки. Щоб працювати з перерахованими компонентами, їх потрібно встановити на робочу станцію або підключити до неї периферійні пристрої. При відключенні цієї станції всі компоненти і відповідні служби стають недоступними для колективного користування.

У разі c підприємством, в зв'язку з нерентабельністю установки спеціального мережного принтера, покупкою окремої інтерфейсної карти для принтера найкращим способом підключення мережевого принтера є підключення до робочої станції. На це рішення вплинув ще й той факт, що принтери розташовані близько тих робочих станцій, потреба яких у принтері найбільша.

У мережах з сервером такий комп'ютер існує за визначенням. Мережевий сервер ніколи не вимикається, якщо не брати до уваги коротких зупинок для технічного обслуговування. Таким чином, забезпечується цілодобовий доступ робочих станцій до мережевої периферії.

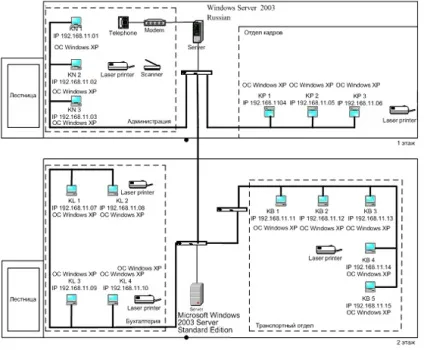

Приклад монтажної схеми фрагмента КІС підприємства в двох-поверховому будинку

Доменна структура КІС підприємства

Друга перевага доменів зроблено для зручності користувачів: коли користувачі переглядають мережу в пошуках доступних ресурсів, вони бачать мережу, сгруппированную в домени, а не розкидані по всій мережі сервери та принтери.

Є чотири моделі для організації мережі: модель єдиного домену, модель основного домену, модель численних основних доменів і модель повної довіри.

Якщо мережа має не надто багато користувачів і не повинна ділитися з організаційних причин, можна використовувати найпростішу модель - модель єдиного домену. У цій моделі мережа має тільки один домен. Природно, всі користувачі реєструються в цьому домені. Ніяких зв'язків довіри не потрібно, оскільки в мережі існує тільки один домен. Щоб гарантувати гарну продуктивність мережі, можна використовувати модель єдиного домену, за умови, що у неї невелика кількість користувачів і груп. Точна кількість користувачів і груп залежить від кількості серверів в домені і апаратних засобів серверів.

Але ця модель домену не підходить для мережі підприємства, так як мережа ділиться з організаційних причин. Для підприємств, де мережа має невелику кількість користувачів і груп, але повинна бути розділена на домени з організаційних міркувань, основна модель домену може бути найкращим вибором. Ця модель дає централізоване управління і організаційні переваги управління багатьма доменами. У цій моделі один домен - основний домен, в якому реєструються всі користувачі і глобальні групи. Всі інші домени мережі довіряють цьому домену і таким чином можна використовувати користувачів і глобальні групи, зареєстровані в них. Основна мета головного домену - управління мережевими обліковими картками користувача. Інші домени в мережі - домени ресурсу; вони не зберігають облікові картки користувача і не управляють ними, а тільки забезпечують ресурси (як, наприклад, файли і принтери колективного використання) мережі. У цій моделі тільки первинні і резервні контролери домену в основному домені мають копії облікових карток користувачів мережі.
