Клупп для нарізки різьблення
Якщо поставити просте запитання - «яким інструментом ріжуть зовнішню різьбу?», То більшість відповість, що плашкою і лише небагато хто зможе додати - КЛУПП. У чому різниця між ними?
тлумачення терміна
Плашка - слово російське, Клупи - має німецьке коріння. Тлумачення значення «Клупи» всіма словниками практично однозначне - ручний інструмент, що складається з оправлення, в яку вставляються плашки. Деякі словники (наприклад, Енциклопедичний, БЕС і Технічний залізничний словник) додають про дві (!) Ручки. Словники далекі від життя, а будь-який менеджер з продажу ручного інструменту зможе запропонувати моделі Клупи з однією ручкою або взагалі без ручок - з електричним приводом.
Так в чому різниця? Все просто - різниця в призначенні. Плашка (або плашки) - це ріжучий частина, а Клупи - це рамка, оправлення для плашок (останні саме у множині).
Клупп або плашкодержатель
Є різні варіанти різців зовнішньої різьби для ручних інструментів (по вікіпедії):
- цілісні плашки;

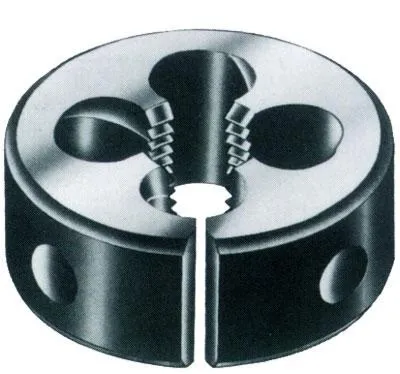

- розрізні плашки;
- розсувні плашки.
У перших двох випадках оправлення називають Плашкотримач, у другому - КЛУПП. Але і це не зовсім повне визначення. Є моделі КЛУПП, у якого плашки кріпляться в голівці без регулювання по діаметру (кожна головка під свій діаметр), а ось ручка дозволяє змінювати головки (це як універсальний плашкодержатель під цільні або розрізні плашки). Сама головка має чотири різця (плашки), які можна змінювати в голівці в міру їх зносу. Саме кількістю плашок (різців) і відрізняється Клупи від Плашкотримач (кілька або одна).
Кожен виробник випускає різці зі своїми розмірами і конфігурацією, а для них можуть використовуватися головки і ручки тільки цієї фірми, і цієї моделі. Тому при покупці змінних різців треба звертати увагу на це відповідність.
розсувний Клупи
Це найпростіший Клупи для нарізання різьби. «Енциклопедія сантехніка» називає його косим. Завдяки тому, що відстань між двома частинами призматической плашки регулюється, можна в межах розміру оправлення змінювати діаметр нарізати різьблення.
Клупп Маєвського

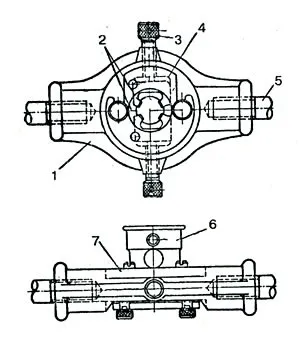

Цей нарізний інструмент застосовується для трубного різьблення. У неї менше величина кроку і глибина нарізки, ніж у дюймової при тому ж вугіллі у вершини. Це найпростіший серед трубних КЛУПП. З іншого боку - він має більш складну конструкцію ніж косою, але принцип той же, використання двох розсувних плашок. Корпус (1) має знімну кришку (4) на двох гвинтах. Усередині стоять плашки (2), положення яких регулюється двома гвинтами (3). Розташування плашок в корпусі чітко визначений, орієнтирами для цього служать установчі ризики.
Читайте також: Розчинник 646 - технічні характеристики, склад, застосування
Є дві істотні відмінності від попереднього варіанту.
Перша відмінність - це три комплекти змінних плашок:
- №1 - діаметри різьби ½ - ¾ дюйма;
- №2 - діаметри різьби 1-1½ дюйма;
- №3 - діаметр різьби 2-2½ дюйма.
Друга відмінність - це направляючий фланець і змінні напрямні втулки (під кожен діаметр труби), що полегшує перпендикулярне розташування КЛУПП щодо осі деталі.
Клупп з тріскачкою і однією ручкою
Тріскачку добре використовувати для нарізування різьблення при реконструкції та ремонті трубопроводів з малим діаметром труб, коли доступ до труби обмежений стіною (або навіть двома). Використання ручного інструменту з двома ручками в таких умовах неможливо. Пристрій КЛУПП просте - це круглий тримач для змінних головок, обладнаний ручкою з тріскачкою.
Більшість моделей комплектуються додатковим подовжувачем ручки для збільшення важеля. Кожен власник має обмеження за кількістю змінних головок і має певний діапазон використання (по діаметру нарізати різьблення). Універсальних КЛУПП під всі типи головок немає.
Кожна головка оснащується чотирма змінними плашками (різцями). Розташування плашок має строго певне значення - на кожній з них є номер, якому відповідає такий же на голівці. Стійкість положення щодо труби забезпечується за рахунок направляючих в самій голівці.

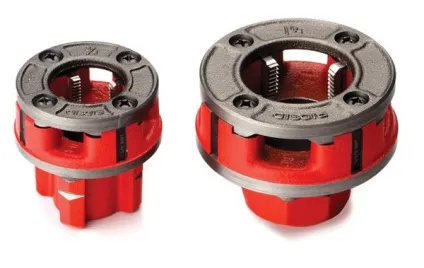

Доводиться іноді зустрічати і таку класифікацію як «Клупи без ручки». А в якості ілюстрації призводять зображення змінних головок (як на попередній фотографії). В якості власника пропонують використовувати газовий ключ.
Але це чисто вітчизняний винахід спритних слюсарів. Газовий ключ можна спробувати навіть запатентувати як універсальний Клупи під все типів головок.
Вигода звичайно в цьому є - можна купити не дорогий комплект, а всього лише 2-3 змінних головки (наприклад, ½, ¾ і 1 дюйм). Тим більше, що це реально - вони продаються як аксесуари до КЛУПП, а газові ключі є напевно у кожного дбайливого господаря.
Читайте також: Як різати дзеркало
Клупп з регульованою головкою
Це ще один річний Клупи для нарізання різьби. По суті - це головка і утримувач в одному корпусі.
Кожна модель комплектується набором з двох або трьох комплектів плашок (по 4 в кожному комплекті). Кожен комплект дозволяє нарізати різний діаметр різьби в межах ½ дюйма (наприклад, 1 1½ або 2½-3). Можливе використання з двома ручками або з однієї.
Ще одна перевага. Щоб зняти Клупи, не треба перемикати тріскачку і згвинчувати її по різьбі - головка розкривається.
Клупп з електроприводом
Його вже можна розглядати як проміжну модель між ручним механічним інструментом і верстатом. Різьбонарізний електричний Клупи значно полегшує роботу по нарізці різьблення і є більш продуктивним. Є різні варіанти поставок в залежності від набору аксесуарів і пристосувань.
У роботі вони використовують ті ж головки, що і ручні моделі (звичайно, в рамках однієї торгової марки і обмежень по діаметру різьби). Напрямних губок в голівці для стійкого положення інструменту може не вистачити. Все-таки самий «слабкий» з них має потужність 750 Ватт, але частіше використовують моделі від 1000 Ватт. Якщо врахувати, що передача обертання проходить із знижуючим потужним редуктором, а 1 к.с дорівнює 735, 5 Ватт, то утримувати в руках працюючий інструмент вже проблематично. Тому в комплекті передбачають струбцину-фіксатор. Як додаткова опція може поставлятися масляний насос для подачі спеціального масла в робочу зону.
Є певні обмеження використання електричного КЛУПП. І справа навіть не в тому, що не завжди є на майданчику можливість підключення до мережі. Електричний ручний Клупи має вагу від 5 кг і досить значні, в порівнянні з механічним, габарити (тим більше зі струбциною). Тому при нарізці різьблення під час ремонту існуючого трубопроводу його застосування просто неможливо.
Основне призначення - прокладка нових трас і робота на об'єкті або використання в підготовці труб в умовах майстерні (хоча для цього вже можна застосовувати переносні різьбонарізні верстати).

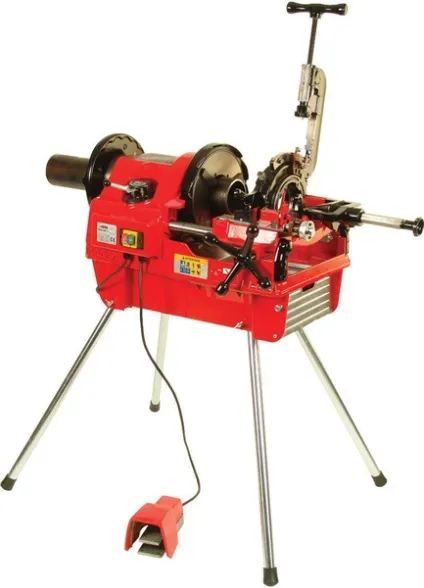

В якості продовження теми - є компактні переносні верстати для нарізки різьблення.
Це ідеальне рішення для майстерні або заготівельного ділянки, якщо доводиться працювати зі значними обсягами. Їх потужність в Ватах не відрізняється від побутового пилососа або фена (від 1.5 кВт), але її достатньо, щоб забезпечити високу продуктивність при роботі з трубою до 4 дюймів. Вони вже укомплектовані труборізом, гратознімач, автоматичною подачею масла (точніше її циркуляцією з піддона через систему фільтрів) і можуть встановлюватися на верстак або на знімні ніжки.
Читайте також: Пістолет для монтажної піни - який краще, як користуватися
Особливості роботи з ручним інструментом
Ручний інструмент не верстат - підготовчі роботи доведеться робити за допомогою ручних інструментів.
Торець труби повинен бути рівним і перпендикулярним її осі. Якщо трубу відрізають труборізом, ця умова виконується автоматично. При різанні ножівкою по металу або болгаркою - краю необхідно додатково обробити напилком.
Нарізкарізьблення на старій трубі повинна йти на ділянці, звільненому від фарби, а нові труби необхідно очистити від бруду.
Перед початком різання край труби треба обробити, зробивши невеликий конус для заходу різців (хоча вони і так мають скошену форму).
Різці будуть краще «працювати», якщо трубу відразу промазати маслом по всій довжині нарізки різьблення. Мастило треба повторювати в міру просування інструменту.
Після підготовчих процедур Клупи «насаджують» на трубу на 1-2 витка стартового конуса плашок. Незважаючи на те, що у головки є напрямні, не зайве перевірити правильність її положення щодо осі труби.
Потім ставлять в потрібне для роботи положення перемикач тріскачки і починають рух по годинникової стрілки (природно для правої різьби). До речі, хоча це і мається на увазі за замовчуванням, але варто при покупці КЛУПП, головок і змінних різців звертати увагу і на цей параметр.
На перших декількох витках варто притискати головку до труби, поки плашки НЕ вріжуться в трубу більшою частиною своєї робочої поверхні. Після цього всі зусилля можна переключити на прокручування ручки КЛУПП.
Працювати з КЛУПП треба як зі звичайною плашкою - два кроки вперед, крок назад. Це необхідно, щоб видалити стружку з робочої зони. Для Клупи з тріскачкою доведеться перемикати важіль з прямого ходу на зворотний.
Після закінчення нарізки Клупи або згвинчував (переключивши тріскачку), або розбороняють головки. Потім варто перевірити нарізану різьблення на відповідність відповідної частини. Якщо різьблення туга (наприклад, плашки зношені), то можна пройтися інструментом ще один раз.
