Естакади з матеріалопроводи і траси каналізації промислових стоків слід розташовувати по одну сторону, а тротуари по іншу сторону автомобільних доріг. У місцях вимушеного суміщення тротуарів з естакадами матеріалопроводів не повинно бути фланцевих з'єднань. арматури, вибухових мембран, запобіжних клапанів. дренажних пристроїв. можуть дати викиди і виділення, небезпечні для пішоходів. Поряд з тротуарами, що проходять уздовж ліній забудови по периметру кварталів, слід передбачати також тротуари для найкоротшого і швидкого проходу по діагоналях квадратів і прямокутників кварталів. Це скорочує неорганізовані потоки людей через небезпечні ви- [c.78]

При підземному розташуванні резервуарів площі прохідних перетинів запобіжних клапанів складають 30% від розмірів площ. необхідних для резервуарів при наземному розташуванні. Для відводу скрапленого газу на запобіжних клапанах встановлюють скидні свічки. Висоту скидних свічок приймають не менше 3 м, вважаючи це відстань у наземних резервуарів від майданчика для обслуговування, а у підземних резервуарів - від поверхні насипу. Для зливу води і важких неіспаряющіхся залишків на кожному наземному резервуарі передбачають клапан дренажний незамерзаючий КДН-50-25, на підземному - фіксовану трубку, опущену до дна резервуара. [C.63]

Трубопроводи мають у своєму розпорядженні в прохідних і непрохідних лотках, на землі і над землею, на естакадах в грунті тепер не мають, що обумовлено труднощами, пов'язаними з їх обслуговуванням. Трубопроводи, розташовані на поверхні землі. перекривають перехідними площадками шириною не менше I м. Трубопроводи, що проходять під дорогами, укладають в сталеві кожухи. сприймають навантаження транспорту в разі течі продукт не потрапляє на дорогу, а через відкриті кінці кожуха випливає в мережу каналізації. У місцях вимушеного суміщення матеріало- проводів з пішохідними тротуарами не повинно бути фланцевих з'єднань. арматури, вибухових мембран, запобіжних клапанів. дренажних пристроїв. через які можуть статися викиди і виділення середовищ. небезпечних для пішоходів. [C.94]

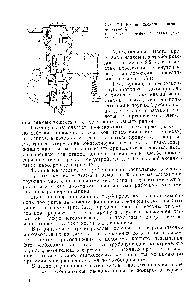

Мал. 12.1. Клапан дренажний незамерзаючий

Ремонт. Все експлуатовані резервуари піддають оглядам, поточного і капітального ремонтів. Періодичність їх встановлюється в залежності від властивостей середовища. збереженої в резервуарі, і від конструкції резервуару. Однак деякі заходи (огляд наполегливих куточків, запобіжних клапанів. Дренажних пристроїв і т. Д.) Проводяться систематично, незалежно від властивостей зберігається в резервуарі продукту. [C.198]

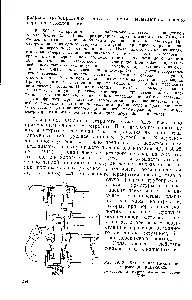

Мал. 19.12. Клапан дренажний незамерзаючий КДН-50-25.

Машини розглянутого типу сконструйовані так, що до всіх їх агрегатів є доступ для регулювання і обслуговування. У комплект машин входять два резервуари ємністю 250 л кожен під тиском 0,1-0,13 МПа. Для регулювання температури в резервуарах призначені теплообмінники, холодильна установка застосовують також рециркуляцію при низькому тиску точність регулювання 1 ° С. Кожен резервуар забезпечений запірними клапанами. дренажним пристроєм і оглядового трубою з індивідуальними контрольно-індикаторними системами. Забезпечено [c.111]

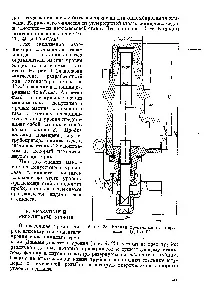

Мал. 4. 23. Клапан дренажний незамерзаючий КДН-50-64.

Кисень із запобіжних клапанів або мембран повинен скидатися в спеціальну дренажну систему. Скидання кисню в приміщення, де знаходяться люди, забороняється. [C.382]

Небезпека збільшується, якщо на ділянках сполучення і перетину естакад з тротуарами проектуються вузли розгалуження матеріалопроводів з установкою дренажних пристроїв, гідрозатворів, запобіжних клапанів. вибухових мембран, запірної і регулюючої арматури. контрольних приладів і великої кількості фланцевих та інших рознімних з'єднань. [C.39]

Робоче середовище. що виходить із запобіжного клапана, повинна відводитися в безпечне місце. При наявності протитиску за клапаном воно повинно враховуватися при розрахунку пропускної здатності клапана. Відводять труби повинні бути обладнані пристроєм для зливу скупчився в них конденсату. Установка на відвідних і дренажних трубах запірних органів не допускається. [C.272]

Утворенню вибухів і пожеж передує вибухонебезпечна ситуація, яка є наслідком розриву трубопроводів і гнучких шлангів. пробою фланцевих з'єднань і зриву заглушок, порушення герметичності сальникових ущільнень на засувках, руйнування ємностей при їх переповненні, руйнування мірних стекол, дренажних водяних кранів, запобіжних клапанів і т. п. Тому передбачають пристрої, що запобігають можливість утворення таких ситуацій або виявляють їх і скорочують небезпека від їх наслідків. [C.142]

I - вентиль для відбору проби рідини 2 - кишеня для термопари 3 - продувні вентилі 4 - манометр 5 - конденсатор 6 - вентиль для відбору проби пара 7 - запобіжний клапан 5 - куб 9 - перфорована мідна трубка 10 - дренажний вентиль. [C.91]

В стадії осадження вихідна суспензія через живильну трубу 3 і клапан 4 починає заповнювати ротор центрифуги з утворенням на його стінках осаду і виведенням частини рідини через фільтруючі поверхні внутрішнього диска 10. Фільтрат потрапляє в кільцеву камеру 8 і видаляється з ротора через дренажні отвори на периферії зовнішнього диска 9. [c.240]

Осадження триває до накопичення на стінках барабана необхідної кількості твердої фази, після чого спрацьовує клапан 4 і подача вихідної суспензії припиняється. В стадії віджиму в результаті видалення рідини через дренажні отвори кільцева камера 8 осушується. Виникає при цьому по обидві сторони від внутрішнього диска 10 різниця тисків забезпечує прохід через фільтруючу поверхню рідини, що залишилася в барабані і рідини, віджимають з осаду. Після закінчення віджиму швидкість шнека зменшується і осад через вікна а вивантажується з барабана, звільненого від рідини, що дозволяє отримати продукт з низькою вологістю. Далі цикл повторюється. Привід центрифуги здійснюється через клиноременную передачу 5. [c.240]

Умови безпеки по організації руху людських по- струмів на території підприємств накладають особливі вимоги на розташування пішохідних тротуарів. Ширину тротуарів визначають за розрахунком залежно від кількості працюючих, заня-. тих в найбільшій зміні в будівлі (або групою будинків), виходячи з норми 750 осіб на одну смугу руху -0,75 м. Мінімальна ширина тротуару повинна бути не менше 1,5 м, а якщо по шляху проходження є перешкоди (щогли освітлення, опори контактного струмопроводу, дерева), то її збільшують иа 0,5-1,2 м. Допускається скорочення ширини тротуару до 1 м при малої інтенсивності пішохідного руху (менше 100 осіб на годину в обох направлрціях). Тротуари розміщують таким чином впритул до будівель при організованому отшОДе води з покрівель будівель, при цьому збільшують розрахункову ширину на 0,5 м не ближче 1,5 м Від будівель при неорганізованому відвід води з покрівель не ближче 2 м від бордюрного каменю проїзної частини автодороги або на відстані ширини кювету. Тротуари і естакади матеріалопроводи і траси каналізації промислових стоків у своєму розпорядженні по різні боки проїздів. У місцях вимушеного суміщення тротуарів з естакадами матеріалопроводів не повинно бути -фланцевих з'єднань. арматури, вибухових мембран, запобіжних клапанів. дренажних пристроїв. які можуть служити джерелами викидів і "виділень середовищ. небезпечних для пішоходів. [c.225]

До складу обладнання понтона з алюмінієвих сплавів входить периферійне ущільнення, два протівоповоротних троса, дихальний клапан. дренажні пристрої. люк-лаз, вентиляційні вікна на резервуарі, опорні стійки, заземлення. [C.157]

Блок відстою є технологічну ємність діаметром 3400 мм (обсяг 200 м), що встановлюється за допомогою трьох опор на фундаменті. Для більш повного використання обсягу ємності вона оснащена розподільним пристроєм для введення водонефтяной емульсії. змонтованим по осі відстійника. Збірник води (довга перфорована труба) розташований внизу ємності, а збірник нафти - поперек ємності в її верхній частині. На збірці є два штуцери для виходу нафти. що дозволяють вести технологічний процес в режимах повного та неповного заповнення. У ємності є Дюкі-лази, запобіжний клапан. дренажна система. [C.72]

Для зменшення неорганізованих викидів необхідний передбачати скорочення проміжних резервуарних парків. застосовувати прямоточне харчування по ходу технологічного процесу. досконаліші конструкції резервуарів з плаваючими дахами або понтонами передбачати кошти герметизації дихальної арматури (системи кільцювання, диски-відбивачі. непрімерзающіе тарілки клапанів). У місцях організованих викидів (через аварійні клапани, воздушки) необхідно передбачати системи кільцювання і компенсуючих газгольдерів з подальшим використанням продукто в технологічному циклі або системи очищення перед викидом газів в атмосферу передбачати герметизацію дренажних систем та каналізаційних колодязів, застосовувати нефтеловушкі- [c.63]

Газоводоотделітель розділений вертикальною перегородкою. З однієї половини апарату знизу за допомогою регулятора рівня, який з'єднаний з клапаном на дренажної лінії, виводиться вода. З іншої половини конденсат - суміш вуглеводнів забирається насосом І і прокачується через теплообмінник 17 стабільного бензину. Тут суміш нагрівають -вается приблизно до 70 ° С і з такою температурою [c.7]

Вертикальний автоклав заливають на / з обсягу паровим конденсатом або пом'якшеної водою і потім завантажують силікат-брилу. Люк герметично закривають і в автоклав вводять гострий пар. Щоб уникнути гідравлічних ударів обережно відкривають парову засувку, збільшуючи подачу пара в міру прогріву води всередині автоклава. При тиску 4-4,5 ат подачу пара припиняють (після закриття парової засувки тиск піднімається з 4 до 5 ат за рахунок процесу розчинення силікат -глиби, в подальшому тиск поступово падає). Розчинення брили триває 4-5 ч протягом цього часу тиск у автоклаві підтримують в межах 4,8-5,0 ат періодичною подачею пара. Іноді тиск в автоклаві може піднятися вище тиску в лініп гострого пара. В результаті розчин рідкого скла може потрапити в паропровід і далі, через парові насоси, в лінію м'яту пару, а через конденсатні станцію - в конденсатні резервуари. Для запобігання цьому вертикальний автоклав оснащений запобіжним клапаном. відрегульованим на робочий тиск. а на лінії гострого пара є дренажна лінія між двома засувками, яка при роботі автоклава завжди відкрита. [C.36]

I - ПЮК для завантаження хлористого кальцію 2 - секція таблетіроваяного хлористого кальцію 3 - центральна (тарілкові) секція 4 - скляний покажчик рівня 5 - регулятор рівня рідини 6 - клапан для скидання розчину хлористого кальцію 7 - дренажна засувка S - Каплевідбійники 9 - сепарації секція 1 - газ сирої [c.238]

Клапан СВК закривається після того, як продукт починає виливатися-через сифонную трубку 12 в дренажну ємність. Після того як надлишок продукту з дозуючого циліндра виллється, відкривається клапан СДК і дозована порція виливається в колбу. Потім рлапани СДК і ССК закриваються цим закінчується перший підготовчий період роботи автомата. [C.179]
