Капітан Шрапнель і його снаряд

Мал. 80. Картеч надійно захищає гармату від атакуючої піхоти або кінноти противника

Але заряджати знаряддя купою каменів незручно: камені розсипаються в стовбурі; в польоті вони швидко втрачають швидкість. Тому незабаром ж - на початку сімнадцятого століття - стали замінювати камені кульовими металевими кулями.

Мал. 81. Як була влаштована і як діяла «картечними граната»

Щоб зручніше було заряджати знаряддя великою кількістю куль, їх заздалегідь укладали в круглу (циліндричної форми) коробку.
Такий снаряд отримав назву «картеч». Коробка картечі розламується в момент пострілу. Широким снопом вилітають з гармати кулі. Вони добре вражають живі цілі - наступаючу піхоту або кінноту, буквально змітають її з лиця землі.
Картеч дожила до наших днів: вона застосовується при стрільбі з малокаліберних гармат, які не мають шрапнелі, для відбиття атаки противника, для самооборони (рис. 80).
Але у картечі є істотний недолік: кульові кулі її швидко втрачають швидкість, і тому картеч діє на дальності не більш 150-500 метрів від знаряддя (в залежності від калібру куль і сили заряду).
Капітан англійської артилерії Шрапнель в 1803 році запропонував наповнювати кулями гранату і таким способом посилати кулі далі 500 метрів. Разом з кулями він всипав, звичайно, в свій снаряд і невеликий розривний заряд пороху (рис. 81).
«Картечними граната» - так було названо цей снаряд, - розривалася, як будь-яка граната, і обсипала ворога, крім осколків, ще й кулями.
В очко цього снаряда, як і в гранату, вставляли дерев'яну трубку з пороховим складом.
Якщо при стрільбі виявлялося, що трубка горить занадто довго, для наступних пострілів частина її відрізали. І незабаром помітили, що найкраще снаряд вражає, коли він розривається ще в польоті, в повітрі, і обсипає людей кулями зверху.
Але в кульовому снаряді містилося мало куль, всього штук 40-50. Так з них ще добра половина пропадала даремно, відлітаючи вгору (рис. 81). Ці кулі, втративши швидкість, падали потім на землю, як горох, і не завдавали противнику шкоди.
«Ось якби вдалося направити всі кулі в ціль, а не давати їм розлітатися на всі боки! Та ще змусити снаряд розриватися там, де потрібно, а не там, де трубці заманеться його розірвати », - мріяли артилеристи на початку дев'ятнадцятого століття.
Але лише в кінці цього століття вдалося техніці домогтися виконання і того, і іншого побажань.
Теперішня шрапнель - так її назвали по імені винахідника - слухняний волі артилериста снаряд.

Мал. 82. Сучасна шрапнель в польоті і в момент розриву

Вона несе в собі кулі до того місця, де їй «наказано» розірватися (рис. 82).
Це як би маленьке летить знаряддя: воно виробляє постріл тоді, коли це потрібно стріляє, і обсипає кулями мета (рис. 83 і 84).

Мал. 83. У окопі або за деревом можна сховатися від шрапнельних куль

Мал. 84. На такій площі при вдалому розриві шрапнелі її кулі завдають дійсне поразку

У довгастої шрапнелі чимало куль: у 76-міліметрової - близько 260; в 107-міліметрової - близько 600 кульових куль зі сплаву свинцю і сурми.

Мал. 85. При низькому розриві шрапнелі розліт куль менше, а падають вони гущі

Густий сніп цих куль при вдалому розриві обсипає площа близько 150-200 метрів в глибину і 20-30 метрів в ширину - майже третина гектара.
Це означає, що кулі однієї вдало розірвалася шрапнелі покриють в глибину ділянку битого шляху, по якому йде в колоні ціла рота - 150-200 осіб з кулеметними двоколка. А ширина кулі покриють всю дорогу з її узбіччями.
У шрапнелі є ще одна чудова властивість: якщо стріляє командиру треба, щоб розриви вийшли нижче, а кулі падали погуще, досить подати відповідну команду, і шрапнель розірветься нижче. Сніп куль буде коротше і вже, але зате кулі ляжуть гущі (рис. 85).
Механізм, який дозволяє управляти шрапнеллю, - це її «дистанційна трубка» (рис. 86).

Мал. 86. «Дистанційна трубка»

В дистанційній трубці є пристосування, схоже на те, яке ви бачили вже у детонатор. Як і там, тут теж є ударник з капсулем і жало. Але тут вони ніби помінялися місцями: ударник знаходиться не позаду, а попереду жала; щоб наштовхнутися на жало, капсулі треба рушити шляхом з ударником вже не вперед, а назад. Такий рух ударника назад і відбувається неодмінно в момент пострілу. Ударник - важкий металевий стаканчик; при пострілі, коли снаряд різко рушив вперед, ударник по інерції прагне залишитися на місці, осідає, а через це капсуль, прикріплений до дна ударника, наколюється на жало.
Вибух капсуля в дистанційній трубці відбувається, отже, дуже рано - ще до вильоту снаряда з гармати.
Але вибух цей не відразу передається вишибного заряду, він тільки запалює порох в «передавальному каналі» (рис. 86), а слідом за тим починає повільно горіти спеціальний пороховий склад, запресованих в кільцевому жолобки «верхньої дистанційній частини» трубки (тобто в її верхньому кільці).
Пробігши по цьому жолобку, полум'я добирається до пороху в такому ж жолобки «нижній дистанційній частини». Звідти-через «запальний отвір» і передавальний канал - полум'я потрапляє в «петарду» (або порохову камору). Вибух в петарду вибиває латунний гурток, яким закрито дно трубки, і вогонь передається далі, в «центральну трубку» снаряда, наповнену пороховими циліндрик (рис. 82).
Швидко пробігши по ній, вогонь підриває «вишибной заряд» шрапнелі.
Головка снаряда відривається, і кулі вилітають з шрапнелі. Як бачите, полум'я доводиться пройти досить довгий шлях, перш ніж воно викличе, нарешті, розрив шрапнелі.

Мал. 87. Так «встановлюють» дистанційну трубку за допомогою ключа

Але це зроблено навмисне: поки полум'я пересувається по каналах і желобкам кілець, шрапнель досягає наміченого заздалегідь місця.
Варто нам лише трохи подовжити шлях полум'я - і шрапнель розірветься пізніше. Навпаки, якщо ми скоротимо полум'я його шлях, скоротимо час горіння, шрапнель розірветься раніше.
Все це досягається відповідним пристроєм дистанційного трубки.
Нижня дистанційне кільце трубки повертається за допомогою особливого ключа, а іноді і просто рукою, і встановлюється на будь-який поділ (рис. 87).
У деяких трубках ці ділення наносять так, щоб кожне з них відповідало дальності польоту снаряда на 50 метрів. Поставивши кільце діленням «100» проти ризики (риски) на «тарелі», отримаємо розрив снаряда на відстані 50x100 = 5000 метрів від знаряддя. А якщо додамо ще одну поділку, то шрапнель розірветься в 5 050 метрах від знаряддя. Це зручно тому, що ділення прицілу знаряддя мають таку ж нарізку: якщо додамо одну поділку прицілу, снаряд полетить далі на 50 метрів. Нема чого довго вважати: досить скомандувати однакову установку прицілу і трубки, наприклад: «Приціл 100, трубка 100».
Деякі трубки мають нарізку в секундах: якщо, наприклад, поставити кільце такої трубки на розподіл «20», то снаряд розірветься через 20 секунд. Кожне таке розподіл трубки розділене ще на п'ять маленьких поділок. Так що, якщо установку в 20 секунд збільшимо на одне маленьке розподіл, то снаряд розірветься через 20,2 секунди. Потрібну установку такої трубки визначають за спеціальними таблицями стрільби.
У будь-якій трубці весь секрет полягає в тому, що коли ми повертаємо нижнє кільце, встановлюючи його на ту чи іншу розподіл, то цим самим ми пересуваємо і наскрізний канал нижнього кільця.

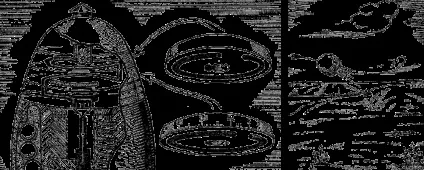

Мал. 88. Шлях полум'я в дистанційній трубці і дію її, при установки на розрив в повітрі

Для того щоб зрозуміти, яке це має значення, потрібно зовсім ясно уявити собі шлях полум'я в дистанційній трубці (рис. 88).
Шлях цей складається з чотирьох частин. Перша частина - полум'я біжить по жолобку верхнього кільця трубки. Друга частина - полум'я пробігає по короткому наскрізного каналу з верхнього кільця в нижню. Третя частина - жолобок нижнього кільця. Четверта частина - весь шлях до «вишибного заряду».
З усіх цих відрізків шляху найдовші за часом - верхній і нижній жолобки. При установці на повне час горіння трубки полум'я потрібно пробігти верхній жолобок до самого кінця, тільки тоді воно може спуститися через кагал в нижній жолобок. І знову - потрібно пробігти весь нижній жолобок від початку до кінця, щоб потім пуститися в подальший шлях.
Але ось ми повертаємо нижнє кільце так, що наскрізний канал з'єднує тепер не кінець верхнього жолобка з початком нижнього, а середини обох жолобків. Це відразу сильно скоротить шлях полум'я: тепер йому не потрібно вже пробігати по обом желобкам з початку до кінця кожного: досить пробігти половину верхнього і потім половину нижнього. Шлях полум'я за часом скоротиться вдвічі.

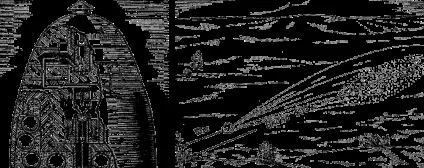

Мал. 89. Шлях полум'я в дистанційній трубці і дію її при установці «на картеч»

Пересуваючи нижнє кільце, можна, отже, змінювати і час горіння трубки.
Можна не тільки встановити трубку на той чи інший час горіння, а й отримати, при бажанні, майже миттєвий розрив снаряда.

Мал. 90. Шлях полум'я в дистанційній трубці і дію її при установці «на удар»

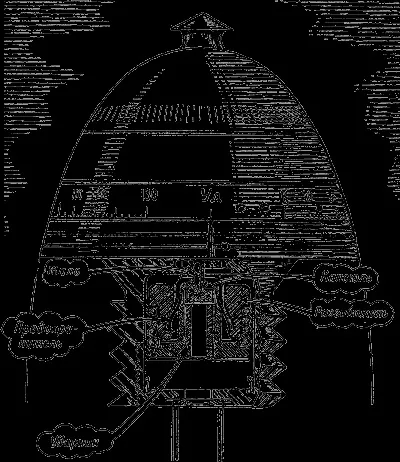

Мал. 91. У момент зустрічі з перешкодою ударник просунувся вперед і капсуль наколовся на жало; так діє ударний механізм дистанційній трубки

Якщо встановити нижнє кільце буквою «К» проти ризики на тарелі, то наскрізний канал з'єднає самий початок верхнього жолобка з самим кінцем нижнього жолобка, вогонь швидко передасться з головки трубки, від капсуля, всередину снаряда (рис. 89). Шрапнель розірветься в 10-20 метрах від знаряддя і обсипле кулями площа до 500 метрів перед знаряддям.
Це так звана установка «на картеч». Так встановлюють шрапнель, коли треба відобразити атаку піхоти або кінноти на знаряддя. Шрапнель діє при цьому на зразок картечі. Деякі дистанційні трубки прямо на заводі встановлюються «на картеч».
Якщо ж поставити проти ризики літери «УД» на нижньому кільці, вогонь з верхнього кільця не передасться зовсім в нижню: йому завадить перемичка, проти якої доведеться наскрізний канал нижнього кільця (рис. 90).
Дистанційна частина трубки в цьому випадку не може викликати розрив снаряда.
Але у трубки є ще й ударний механізм, подібний до механізму підривника УГТ (рис. 91).
Коли розрив снаряду не буде викликаний дистанційним пристосуванням, його викличе інше пристосування - ударне; шрапнель розірветься, подібно гранаті, від удару об землю.
Тому-то дистанційна трубка шрапнелі і називається трубкою «подвійної дії».

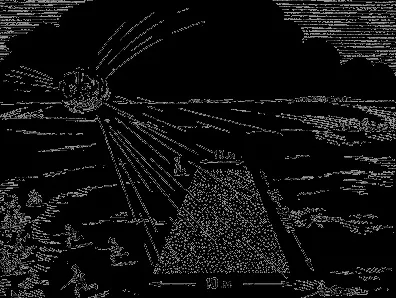

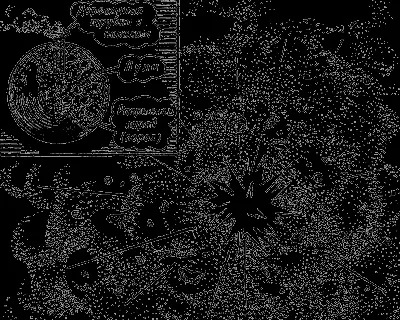

Мал. 92. Дія дистанційній гранати; точками показано, на якій площі соколки її наносять дійсне поразку

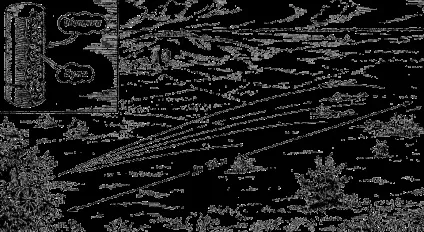

Чи не одну тільки шрапнель постачають дистанційній трубкою. Іноді ввертають дистанційну трубку і в гранату. Тоді можна викликати розрив гранати в повітрі (рис. 92), вразити повітряну ціль (літак) або ж осколками дістати бійців, які сховалися в окопах і ямах. Таку гранату зазвичай називають «БРИЗАНТНА» або «дистанційній» гранатою. Найчастіше застосовують її для стрільби по літаках.
Таким чином, дистанційна трубка знаходить тепер дуже широке застосування, - не тільки в шрапнелі, але і в гранатах, не тільки при стрільбі по наземних цілях, але і при стрільбі по повітряних цілях.
Однак у слухняною, взагалі кажучи, дистанційної трубки бувають все ж свої примхи: пороховий склад по-різному горить при різному атмосферному тиску, а на великій висоті, де тиск зовсім невелике, трубка і зовсім гасне; крім того, трубка дуже чутлива до вогкості.
Для запобігання від вогкості трубку покривають ковпаком, який знімають тільки перед самою стріляниною.
Але не завжди це допомагає: іноді дистанційна трубка все ж підводить.
Ось чому зараз з'явилися зразки більш точної трубки, в яку для відліку часу вставлений як би годинниковий механізм, що працює з точністю до десятої частки секунди.
Стрілянина снарядами з такими «секундомірами» вигідна тим, що годинниковий механізм діє дуже точно і робота його майже не залежить від атмосферних умов.
Але зате такі трубки-секундоміри дуже дороги і важкі у виготовленні. Їх застосовують головним чином там, де потрібна особливо велика точність, - в зенітної артилерії.
