Kак виконати введення в будівлю
Відгалуження від повітряної лінії до введення в будівлі довжиною до 25 м, а також внутрішньодворові мережі слід виконувати ізольованими проводами або кабелем, прокладеним на тросу або в землі. Перетин проводів у відгалуженні має бути не менше 6 мм ^ 2 (при довжині до 10 м не менше 4 мм ^ 2) для міді і не менше 16 мм ^ 2 для алюмінію. Перетин жил кабелю - не менше 4 мм ^ 2 для алюмінію і 2, 5 мм ^ 2 для міді. Відстань від проводів відгалуження до землі має бути не менше 6 м, в проїжджої частини і всередині дворів не менше 3, 5 м, а
Мал.37. Схема відгалужень від повітряної лінії 0,38 кВ і вводів у будівлі: 1 - введення; 2 - відгалуження; 3 - трубостойки; 4 - опора; 5 - дорога; 6 - додаткова (підставна) опора; 7 - тротуар
відстань від землі до ізолятора вводу в будівлю - не менше 2, 75 м (рис. 37).
Відгалуження від ВЛ виконують також кабельними лініями. В цьому випадку кабель прокладають по опорі до переходу його в траншею. Від випадкових механічних пошкоджень кабель захищають трубою або іншою конструкцією на висоту до 2 м.
Проводи зовнішньої електропроводки розташовуються або захищаються таким чином, щоб вони були недоступні для дотику. Проводи, прокладені відкрито горизонтально по стінах, повинні перебувати на відстані не менше: над балконом, ганком - 2, 5 м; над вікном - 0,5 м;
під балконом - 1,0 м; під вікном (від підвіконня) - 1, 0 м; при вертикальній прокладці - до вікна - 0, 75 м, а до балкона - 1, 0 м.
При підвішування проводів на опорах біля будівель відстань від проводів до балконів і вікон повинно бути не менше 1, 5 м.
Уведення через стіни будівель отримали широке застосування, вони прості у виконанні, завжди знаходяться в полі видимості, зручні при обслуговуванні. При введенні в будівлю ізолятори установлюють на гаках (мал.38, б). Відстань між проводами у вводів, а також відстань від проводів до виступаючих частин будівель повинно бути не менше 200 мм.
Кінцеві кріплення алюмінієвих багатодротяних проводів марок А-25. А-50 виконують плашечними зажимами типу ПАБ із залишенням кінця дроту завдовжки не менше 200 мм для підключення вводу (рис. 38, в). допускається кінцеве
кріплення проводів виконувати бандажної в'язкою з дотриманням розмірів і числа витків, зазначених на рис. 38, м Неприпустимо приєднання проводу введення безпосередньо до натягнутого дроту

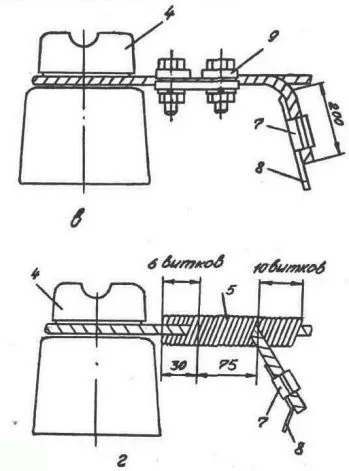

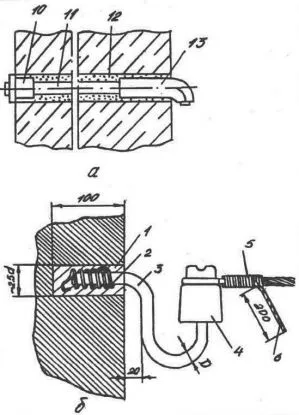

Мал.38. Монтаж елементів введення: а - конструкція проходу через стіну; б - установка гаків і ізоляторів; в - кріплення дроту до ізолятора затиском; г - кріплення дроту до ізолятора в'язкою; 1 - цементний розчин; 2 - дріт; 3 - гак; 4 - ізолятор; 5 - в'язка; 6 - провід для приєднання введення; 7 - зажим ОАС; 8 - провід введення; 9 - затиск ПАБ; 10 - втулка; 11 - трубка; 12 - цементно-алебастровий розчин; 13 - воронка
відгалуження, так як це сприяє обриву проводів відгалуження.
Уведення в будівлі виконують тільки ізольованими проводами. Кожен провід укладають в окрему гумову ізоляційну трубку, як показано на рис. 38, а. На кінці трубок з зовнішньої сторони будівлі встановлюють порцелянові воронки таким чином, щоб вони знаходилися на одній осі і були рознесені одна від одної в цегляних стінах на 50 мм, в дерев'яних стінах на 100 мм. Всередині будівлі на трубки надягають втулки. Отвори в стіні зашпаровують алебастровим або цементним розчином. Проходи через стіни в трубках повинні виконуватися з ухилом назовні, таким чином, щоб вода не могла накопичуватися в проході або потрапляти всередину будівлі. Після прокладки проводів вхідні отвори воронок і втулок заливають ізоляційної масою, бітумом.
Введення в будову належить виконувати кабелем в негорючої оболонці перетином не менше 4 мм ^ 2 для алюмінію і 2, 5 мм ^ 2 для міді або ізольованими проводами тих же перетинів.
Уведення через трубостойки виконують в тих випадках, коли висота будівлі не дозволяє забезпечити встановлені ПУЕ вертикальні габаритні розміри. За способом закріплення і проходу всередину будівлі трубостойки розрізняють: введення трубостойки через стіну; введення трубостойки через дах.
Введення трубостойки через стіну (рис. 39) більш зручний. При монтажі трубостояків стежать за тим, щоб нижній горизонтальний кінець труби був встановлений з ухилом 5 ° назовні, в нижній точці вигину просвердлюють отвір діаметром 5 мм для виходу вологи.
Введення трубостойки через дах застосовують в тому випадку, якщо відстань від поверхні землі до низу трубостойки, яка встановлюється на стіні, виявляється менше 2 м. Особливу увагу

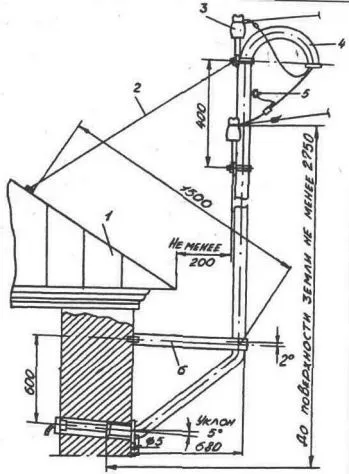

Рис.39. Введення трубостойки через стіну: 1 - дах, 2 -оттяжка; 3 - ізолятори; 4 - трубостойки; 5 - болт занулення; 6 - кронштейн
приділяють якості монтажу проходу через покрівлю і його гідроізоляції.
Перед установкою в трубостойки затягують сталевий дріт для подальшого протягування проводів. Верхній кінець трубостойки двома відтяжками з круглої сталі діаметром 5 мм кріплять до стіни або до крокв даху. Всі болтові кріплення вводів повинні виконуватися із застосуванням пружних шайб, що оберігають гайки від самовідкручування при розгойдуванні трубостояків і проводів вітром. Болтові з'єднання змазують захисним мастилом або технічним вазеліном. Відстань від самого нижнього провідника введення через трубостойки до даху повинна бути не менше 2, 5 м. Забороняється прокладати голі або ізольовані проводи по дахах житлових будинків.
Уведення в будівлі кабелем. Від опори до стіни будівлі кабель прокладають в траншеї глибиною 0, 7 м. У фундаменті будівлі пробивають отвір для введення кабелю. Введення виконують в трубі. Діаметр труб вибирають з розрахунку 1, 5-2 діаметра кабелю, але не менше 50 мм. Укладають труби з ухилом назовні в траншею і гідроізолюють так, щоб виключити потрапляння води в будівлю. Глибина закладення труб не менше 0, 5 м. З внутрішньої сторони будівлі труба повинна виступати на 50 мм, а із зовнішнього на 600 мм від фундаменту.
В одній трубі прокладають тільки один кабель. Якщо в будівлю вводиться або виводиться кілька кабелів, то число труб повинно відповідати їх кількості. Кабелі, що прокладаються уздовж будівлі, повинні розміщуватися в траншеї не ближче 0, 6 м від фундаменту. У введення в будівлю в траншеї завжди залишають запас кабелю (приблизно 1 м) на випадок повторної обробки кінців, який укладають півколом з радіусом 1 м (забороняється запас укладати кільцями). Глибина закладення не менше 500 мм з обов'язковим покриттям цеглою або бетонними плитами. Місця виходу кабелю з труби ущільнюють розчином цементу з піском, глиною або кабельної пряжею, змоченою маслом.
Kак виготовити трубостойки?
Для трубостояків використовують водогазопровідні труби, внутрішній діаметр яких з умов механічної міцності повинен бути не менше 20 мм при введенні двох проводів і не менше 32 мм -четирех. Верхній кінець трубостойки загинають на 180 °, щоб в неї не могла потрапити волога. До трубі під вигином приварюють траверсу з двома штирями для установки ввідних ізоляторів. Для траверс до трубостойки діаметром 20 мм використовують сталевий куточок завдовжки 500 мм перетином 45х45х5. На трубостойки приварюють болт для занулення (з'єднання нульової жили з металевою трубою), який для запобігання від корозії змащують технічним вазеліном. Гострі краї труби обробляють напилком, щоб не пошкодити про них ізоляцію проводів при затягуванні. Ближче до вигину приварюють кільце (гайку), в якому закріплюють дротяну відтягнення, для компенсації зусилля натягу проводів відгалуження від повітряної лінії. Внутрішню поверхню труби забарвлюють.
