Які існують точки підключення сигналізації в ладі пріора

Напевно, кожен власник автомобіля замислювався про захист свого транспортного засобу, а найпоширенішим варіантом захисту є сигналізація. Автомобільна сигналізація - це електронний пристрій, який встановлюється в транспортному засобі і призначається для його захисту. Сигналізація подає звуковий і світловий сигнал, сповіщаючи тим самим власника транспортного засобу і всіх оточуючих про несанкціонований вторгнення в салон автомобіля. Установка сигналізації потребує початкової підготовки, а саме власник повинен знайти точки підключення сигналізації. Саме про це ми сьогодні і поговоримо.

Отже, в даній статті ви зможете знайти відповіді такі досить поширені питання:

• Штатна сигналізація автомобіля Пріора;
• Несправності штатної сигналізації і методи їх вирішення;
• Точки підключення сигналізації на автомобіль Пріора;
• Установка сигналізації на автомобіль Пріора.

Штатна сигналізація

На автомобіль Лада Пріора встановлюється штатна електронна протиугінна система дистанційного керування, вбудована в модуль керівництва склопакетом, що включає в себе такі основні функції:

• Блокування запуску двигуна;
• Включення звукового і світлового сигналу дистанційно або після включення запалення за допомогою ключа;
• Блокування замків всіх дверей при повороті ключа в замку водійських дверцят;
• Розблокування та блокування всіх дверей за допомогою натискання на клавішу управління в салоні автомобіля;
• Включення звукового і світлового сигналу під час зміни стану охоронюваних зон транспортного засобу;
• Дистанційне блокування / розблокування дверних замків з одночасним включенням / виключенням режиму захисту транспортного засобу.

Пристрій протиугінної системи передбачає підключення додаткового датчика, який рекомендується заводом виробником Лада Пріора.

При функціонуванні режиму захисту транспортного засобу контролюються такі зони:

• капот;
• Дверцята автомобіля;
• Дверний замок водія;
• Кришку багажного відділення;
• Замок запалювання;
• Напруга акумулятора.

Сигналізація Лада Пріора

Штатна протиугінна система включає в себе сигнал тривоги в таких випадках:

• Розблокування дверей водія;
• Відкривання автомобільних дверей, кришки багажного відділення або капота;
• Реакція додаткового датчика;
• Включення запалювання за допомогою стороннього ключа;
• Підключення акумулятора після її відключення.

Штатна сигналізація, яка встановлюється заводським виробником автомобіля Пріора, зобов'язана спрацьовувати під час натискання на певну клавішу ключа ПДУ, який оснащений дистанційним управлінням і подає сигнал основного блоку АПС-6, що подає команду для відкривання і закривання автомобільних дверей. Відбувається це виключно після активації дистанційного керівництва за допомогою навчального кодового ключа від іммобілайзера.

Найпоширенішою причиною припинення функціонування штатної протиугінної системи Лада Пріора є пульт дистанційного керівництва або як його скорочено називають ПДУ, який розташовується на ключі запалювання.

Іноді, для того щоб протиугінна система спрацювала потрібно натиснути кілька разів на клавішу. Якщо після натискання на клавішу кілька разів вона все ж спрацьовує, то причина її несправності може полягати в збільшенні відстані між електричної платою і кнопкою. Відстань може збільшуватися через невелику просідання електронної плати, яка розміщується в пульті дистанційного керівництва. Виправити цю проблему можна за допомогою тоненькою діелектричної пластинки, підкладаючи її під електричну плату, для наближення плати до кнопок ПДУ. Також причиною несправності ключа може стати наявність невеликих мікротріщин в електронній платі, а це призводить до повної несправності електричної схеми. В такому випадку єдиним виходом є заміна плати.

Точки підключення сигналізації

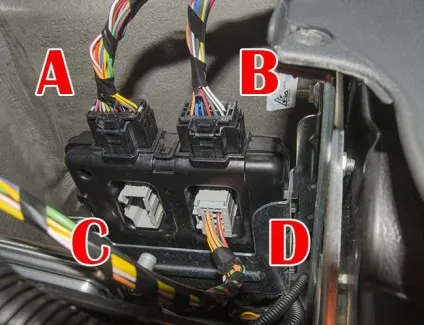

Зазвичай установка сигналізації на автомобіль Лада Пріора викликає у власників автомобілів питання: Де знаходяться точки підключення сигналізації на Пріора. На автомобілі Лада пріора існує велика кількість точок підключення сигналізації, але не потрібно цього боятися. Комфортність підключення полягає в тому, що майже всі точки підключення сигналізації розташовуються в контролері електронного пакета. Саме з контролера електронного пакета і виводяться головні проводки і підключаються концевики. Точки підключення сигналізації можуть розташовуватися не тільки тут.

Підключення сигналізації Лада Пріора

Отже давайте розглянемо найпоширеніші точки підключення сигналізації на Пріорі:

• Кінцевик капота - білий / чорний на блоці праворуч від педалі газу в середньому роз'ємі;
• Запалювання - помаранчевий на блоці праворуч від педалі газу в середньому роз'ємі;
• Відкривання багажного відділення - синій / червоний на блоці праворуч від педалі газу в маленькому роз'ємі;
• Кінцевик дверцят - білий / чорний на блоці праворуч від педалі газу в маленькому роз'ємі;
• Кінцевик багажного відділення - жовтий / червоний на блоці праворуч від педалі газу в маленькому роз'ємі;
• Рідна сирена - сірий / чорний на блоці передній;
• Центральний замок - розріжте коричневий проводок в водійських дверцятах і підчепити за схемою, яка вказана в інструкції сигналізації.

установка сигналізації

Отже, як проходить самостійна установка сигналізації на Пріора і що для цього знадобиться?

Необхідні інструменти та матеріали:

• Пластикові хомути (15 штук по 200 мм);
• Паяльник на 60 Вт;
• Хрестова викрутка PH2;
• Шлицевая викрутка v5;
• Викрутка TORX T20;
• Торцевої ключ (10 мм);
• Ізоляційна стрічка;
• Бокорізи;
• Діоди 1N4007 (5 штук);
• Гофрована трубка (3 метра);
• Припій ПОС60;
• Кондуктор для протягування проводкою;
• Пятіконтактний реле з колодкою і захисним діодом (3 штуки).

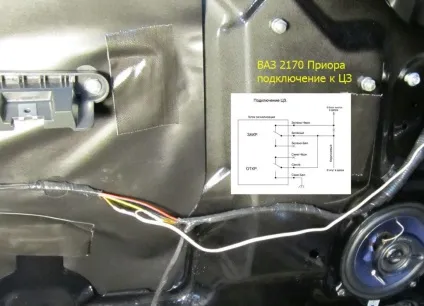

Підключення сигналізації до ЦЗ Лада Пріора

Як правильно проходить установка сигналізації StarLineA91 DialogBP03 на автомобіль Лада Пріора?

• Відкрутіть п'ять саморізів і два гвинтика, що кріплять облицювання рульового валика і зніміть її;
• Викриття чотири самореза, що кріплять облицювання приладового щитка і два самореза під нею;
• Зніміть під фартух;
• Зніміть бічні накладки центрального тунелю справа і зліва;
• Відкрутіть дві гайки М6 і зніміть блок керівництва склопакета;
• Встановіть в ліву стійку лобового скла світлодіод;
• Встановіть на кронштейн кузова датчик удару;
• Встановіть в довільне місце сервісну клавішу;
• Приклейте за допомогою приладів щитком або на лобове скло антену;
• Встановіть під капотом сирену;
• Прокладаємо в салон автомобіля дроти через штатний ущільнювач в центрі моторного щитка;
• Сховайте блок сигналізації над лівим воздуховодом;
• Підключіть провід маси сигналізації;
• Підключіть контроль функціонування двигуна і гальма стоянки в джгуті приладового щитка (за схемою, зазначеної в інструкції сигналізації);
• Більша кількість підключень робимо на БУС;
• Підключаємо в роз'ємі Х3 концевики дверей, багажного відділення та слабкострумове керівництво багажника;
• Підключіть керівництво центральним замком в блоці перемикачів водійських дверей. Для відкривання всіх дверей підключаємо в роз'ємі Х1;
• Підключаємо поворотники в роз'ємі Х1;
• Підключаємо модуль керівництва склопідйомниками в розрив силових проводів в роз'ємі Х1;
• Підключаємо запалювання, стартер і харчування сигналізації в джгуті замку;
• Підключаємо модуль обходу штатного іммобілайзера в розрив будь-якого з двох дротів штатної рамки в роз'ємі Х2;
• Налаштуйте датчик удару і запрограмуйте параметри запуску двигуна;
• Установка сигналізації завершена, а збірка салону проводиться в зворотному порядку.
