Як зробити водяна тепла плінтус своїми руками

Передові технології ремонту постійно вносять в будинок щось нове і привабливе. Одним з таких рішень є водяна тепла плінтус, який поєднує в собі переваги опалення через підлогу і радіатори.

Принцип роботи опалення

Опалювальний модуль являє собою радіатор на мідних трубках. Особливістю пристрою є невеликий розмір. До складу системи також входять профілі з алюмінію, заглушки з пластика, кронштейни, утримувачі, фітинги, колектори.

Принцип дії полягає в підігріві повітря, який потім повільно піднімається вгору, обігріваючи стіни. Від них випромінюється енергія до інших предметів, які після цього віддають тепло в приміщення. Так виробляється рівномірне прогрівання всього простору кімнати. Нагорі не скупчується подушка теплого повітря. При звичайному опаленні за тепло нагорі доводиться платити, але користуватися їм не доводиться.

Ефект прилипання теплого потоку до стіни викликаний зниженим тиском, що утворюється при його перебігу вгору. За рахунок цього слабшає конвективное переміщення повітря і тепло передається стіні, яка потім поширює його випромінюванням.

Радіатори прогрівають холодне повітря, що надходить через нижні щілини корпусу. Важливо, щоб стіна в цьому місці була надійно захищена теплоізоляцією. Потім підігріте повітря виходить через верхні щілини і віддає тепло твердої поверхні. Таким чином, всередині корпусу радіатора здебільшого відбувається конвективний теплообмін. Випромінювання передається тільки алюмінієвому корпусу.

Переваги системи наступні:

Прогрів стін запобігає утворенню вогкості, яка є причиною розвитку грибків і плісняви.
Рівномірність обігріву навколишнього простору.
Невеликі розміри плінтуса економлять місце в приміщенні.
Система опалення може бути основною або додатковою.
Економічність.
Екологічність. Немає потоків тепла, які піднімають вгору пил.
Захист теплообмінників міцним корпусом.

Недоліком є висока ціна, але вкладення швидко окупаються за рахунок достоїнств.

Встановити систему можна самостійно, не володіючи особливими навичками. Але тут необхідно знати деякі особливості різних моделей. Перш ніж їх купувати, важливо вивчити всі характеристики, які виробник зобов'язаний подати. На їх основі розраховується і проектується вся система. В якості вихідних даних беруться характеристики будови, його габарити і потужність нагрівача.

Типи теплого плінтуса

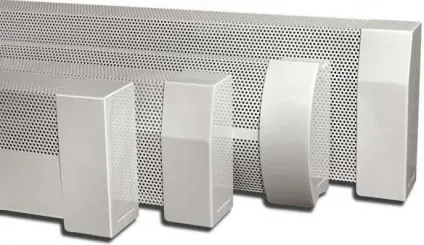

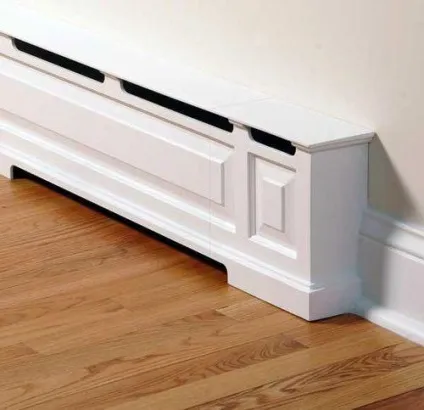

Так само як і для обігріву підлоги, теплі плінтуса бувають водяними і електричними. Незалежно від типу вони ховаються під красивим декоративним коробом.

Останній відрізняється простотою пристрою, компактністю і зручністю застосування. До недоліків відносяться висока вартість електроенергії і необхідність потужної проводки. Водяна тепла плінтус можна підключати до опалювального котла, але він трохи відрізняється від звичайних систем. Обидва різновиди можуть застосовуватися в комплексі з джерелами опалення інших принципів дії.

Новий спосіб не вимагає високої температури теплоносія. В результаті знижується витрата енергії. Крім того, в кожній кімнаті доцільно встановлювати регулятори температури. У дитячій вона тримається підвищеної, а в дорослому спальні її можна зменшити на кілька градусів.

пристрій системи

Основою пристрою є гріючий модуль - теплообмінник, що складається з латунних чи алюмінієвих ламелей, насаджених на 2 мідні трубки з зовнішнім діаметром 13 мм. Модулі підвішуються на кронштейнах і послідовно підключаються один до одного, а потім до них приєднуються підводять ПВХ-труби від колектора по променевої схемою. Налагодження та управління виробляються від розподільного колектора. Зверху фіксується алюмінієвий короб, що встановлюється по периметру кімнати.

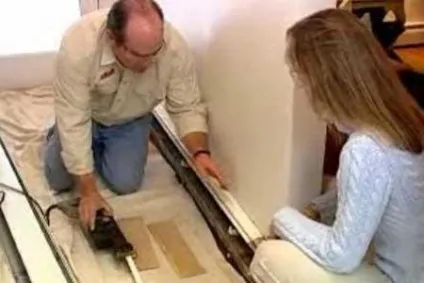

Монтаж системи теплого плінтуса

Коли монтується теплий плінтус водяний, спочатку прокладаються ПВХ-труби від розподільного колектора, а потім готуються місця підключення. Особливо ретельно слід стежити за правильністю променевої розводки, оскільки після заливки стяжки змінити що-небудь буде вже складно. Всі підводи виконуються в процесі будівельних робіт.

Система монтується тільки після того як закінчиться обробка приміщення. Перший модуль підключається за допомогою сполучної муфти, а потім послідовно монтуються всі елементи. У кутах і в самому кінці з'єднання проводиться за допомогою поворотних поліетиленових трубок. Кожен контур нагріву обмежений довжиною 12,5 м. Опалення проводиться близько зовнішніх стін будинку. Використовують також внутрішні стіни. Плінтуса не встановлюють в місцях розташування сантехніки, побутових приладів і громіздких меблів. Потім проводиться опресовування, балансуються все контури і налаштовується система автоматики.

Радіатори не обов'язково повинні займати весь периметр приміщення, але розташовуються обов'язково уздовж стін. Повітря надходить знизу до нагрівачів і виходить через верхні щілини коробів.

Як зробити водяна тепла плінтус?

Після вибору і розрахунку теплого плінтуса з водяним підігрівом монтаж проводиться в такій послідовності:

Опрацювання способу підключення системи до котла і вибір, яким буде водяна тепла плінтус - допоміжної або основною системою.
Визначення тепловтрат у всіх приміщеннях і на підставі цього - необхідної потужності встановлюваної системи.
Прокладка труб від розподільного колектора по всіх приміщеннях до ділянок підключення.
Вибір місць монтажу. Від стіни робиться відступ 15 мм, а від підлоги - 10 мм. Відмітка точок для буріння отворів під дюбелі. Установка на стіну планок, утеплювача і кронштейнів.
Кріплення модулів плінтусів за рівнем, поки не будуть встановлені всі.
Послідовне підключення нагрівачів між собою і до подводящим трубах. Їх максимально допустиму кількість становить 17 шт.
Подача води під тиском і перевірка працездатності системи на відсутність течі.
Установка заглушок і кришок.

Планується Termia

Конструкція складається з двох мідних трубок з насадженими ламелями з латуні або алюмінію. Водяна тепла плінтус Termia має високу теплопровідність, що дає можливість використовувати його в системах опалення з невисокою температурою. При підігріві води до 70 о С теплова потужність 1 м довжини модуля становить 240 Вт, що відповідає характеристиці електричного нагрівача. Коли застосовуються декоративні панелі високій теплопровідності з алюмінієвого профілю на водяну теплу плінтус, тепловіддача підвищується і стає більш рівномірною.

Для підвищення ефективності теплообміну з'єднання модулів виконуються мідними трубками, які є пасивними теплообмінниками. Їх зазвичай проводять близько внутрішніх стін будинку. З'єднання модулів з ними виробляють методом пайки.

Автоматика передбачає установку термоклапаном з винесеними датчиками, розташованими в приміщеннях на рівні, зручному для регулювання. Прилади управління захищаються порошково-полімерним покриттям, стійким до ударів і іншим механічних впливів.

самостійне виготовлення

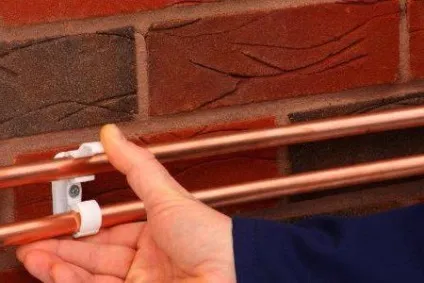

У зв'язку з високою вартістю багато збирають теплий плінтус водяній своїми руками. Мідні або алюмінієві радіатори зробити складно, але мідні труби є хорошими нагрівачами. При цьому можна збільшити діаметр до 20 мм. Більш ефективним є показник 16 мм.

Нижню трубу розміщують на висоті 6 см, а верхню - на висоті 15 см. Ширина плінтуса не повинна бути більше 3 см. При цьому на стіну кріплять смужку тонкої теплоізоляції з алюмінієвою фольгою. Для захисту застосовують сталевий або алюмінієвий короб. Декоративний екран можна зробити з мідної пластини. Якщо її припаяти до труб, теплообмін значно покращиться.

Важливою умовою високої ефективності роботи теплого плінтуса є мінімальна різниця температури в прямому і зворотному напрямках. Рекомендується для подібної системи встановити додатковий циркуляційний насос.

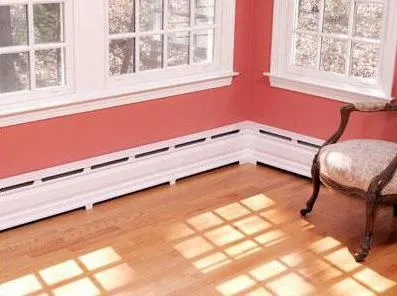

Водяна тепла плінтус: відгуки, фото

Плінтусні обігрівачі підтримують комфортні умови в житло навіть в зимовий період.
У будинках, де багато меблів, теплий плінтус застосовувати незручно. В результаті гріється меблі, а не приміщення.
У приватних будинках, де є міні-котельні, на плінтусні обігрівачі виробленого тепла цілком достатньо. Багато хто використовує їх з іншими видами опалення.
Вітчизняні виробники виробляють вироби з доступними цінами. Імпортні коштують дорожче, але виглядають набагато краще.
Багатьох влаштовує безпеку застосування такого виду опалення, як теплий плінтус водяний. Відгуки про протечках зустрічаються вкрай рідко.

висновок

Система "водяна тепла плінтус" - це одне з найкращих рішень, коли потрібно організувати зручне і економічне опалення. Висока ціна ускладнює його впровадження вУкаіни, але нові опалювальні прилади поступово знаходять застосування завдяки своїй ефективності.
