Як зробити водяна тепла підлога своїми руками 1
Найскладніше в монтажі теплого водяного статі - правильно його спроектувати. Навіть якщо ви збираєтеся зробити водяна тепла підлога своїми руками, то для проектних розрахунків краще залучити фахівців. Замовити розрахунок проекту можна тут. Професіонали підготують всю документацію, яка потім послужить керівництвом до дії.
У проекті теплої підлоги буде розрахована опалювальна навантаження для кожної окремої кімнати і для всього будинку з урахуванням вже наявних опалювальних приладів. Залежно від цього показника буде розроблена схема установки теплих підлог, кількість матеріалів, способи регулювання системи, і інші необхідні параметри.
За допомогою такого проекту змонтувати водяний теплих підлогу самостійно набагато простіше. Він вийде якісним і зможе забезпечити комфортну температуру.
Якщо ж знехтувати попередніми розрахунками, то підлога може виявитися не придатним до роботи. Температуру буде складно регулювати, в одних кімнатах буде холодно, в інших дуже жарко, або система швидко вийде з ладу.

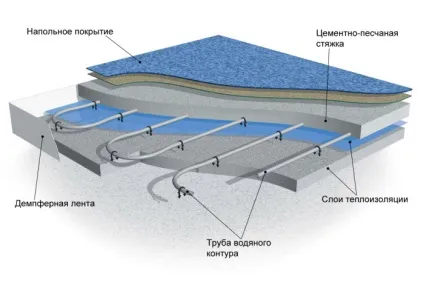

Як влаштований водяний тепла підлога
Система водяного теплої підлоги відмінно підходить для приватного будинку. У міській квартирі краще скористатися іншим варіантом, так як опалювальний контур статі не можна підключати до стояка центрального опалення.
Обігрів кімнати в такій системі відбувається завдяки трубам, наповненим гарячою водою, які розміщені під покриттям підлоги. Один кінець гарячої труби під'єднують до подає колектору. З цього колектора вода надходить в опалювальний контур і, проходячи по ньому, повертається в інший - поворотний - колектор.
Всі колектори поміщають в спеціальний шафа і підключають до загальної опалювальної системи будинку.
Способи укладання водяної теплої підлоги
Систему водяного теплої підлоги можна укладати трьома різними способами. Традиційний метод передбачає, що опалювальні труби заливаються спеціальним складом з бетону, пластифікатора і гомогенізуючої добавки, який називається бетонною стяжкою.
Укладати водяна тепла підлога під бетонну стяжку не дуже зручно. По-перше, якість стяжки сильно залежить від якості бетонної суміші. Важливо, щоб були дотримані пропорції пластифікатора і гомогенізатора, інакше з часом бетонне покриття почне тріскатися. По-друге, стяжка повністю твердне протягом двадцяти днів. По-третє, через шару труб і бетону підлогу «піднімається» на 8 -10 см.
Цей спосіб не годиться для дерев'яних будинків. Перекриття такого будинку не витримають вагу бетону. В такому випадку труби водяного теплої підлоги укладають під настил з дренажної прокладки, фольги і оздоблювального покриття для підлоги. Ще простіше укласти таку систему прямо на лаги або на чорнову підлогу.
Для приміщення площею 15м2, знадобляться наступні матеріали:
- 100 метрів труби з металопластику або спіненого поліетилену.
- 20 метрів демпферного стрічки. Вона буде покладена уздовж стін кімнати.
- 18 м2 теплоізоляційного матеріалу.
- Змішувальний клапан. Основна деталь, яка пов'язує вихідні та зворотні труби з опалювальною системою будинку, а також регулює температуру підлоги.
- Циркуляційний насос.
- Два кульових крана. Один встановлюється на початку контуру, інший - в кінці, щоб підлогу або його частину можна було ізолювати від основної системи.
- Два ніпеля-перехідника для підключення кульових кранів до колекторів.
- Два прямих з'єднувача для підключення труб до кульовим кранам.
- Трійник - розгалужувач з'єднує зворотний кінець контуру з системою опалення і змішувальним клапаном. Частина води повертається в клапан, інша частина - до опалювального котла.
- Для підключення трійника до змішувальному клапану знадобляться «бочонок» і перехідник H-B.
вибір труб
Для системи водяних підлог використовують труби, зроблені з металопластику або зшитого поліетилену.
Читайте також: Суха стяжка підлоги своїми руками
Поліетиленові труби. Поліетилен для таких труб обробляють під високим тиском спеціальними засобами. Це може бути пероксид, газ силан, електромагнітне поле або азотисте з'єднання. Процес обробки називається «зшивання». В її результаті матеріал стає міцнішим і починає витримувати високі температури.
При цьому щільність такого матеріалу може бути різною. Всього виділяють три ступеня щільності поліетиленових труб. Їх позначають різної маркуванням. Труби з низькою щільністю зшивання позначають абревіатурою LDPE. Маркування MDPE у труб з середньою щільністю. Найбільш щільні труби позначають буквами HDPE.
Від цього показника залежить, яку максимальну тиск, як довго і при якій температурі здатна витримати труба.
Структура труби з металопластику нагадує п'ятишаровий сендвіч, в якому чергуються шари поліетилену, клею і алюмінію. Всередині і зовні цієї труби знаходяться шари поліетилену. Внутрішній шар захищає від корозії і накипу, зовнішній - від фізичних ушкоджень. Металопластик дуже міцний, витримує великий тиск, практично не зношується.
Якість труби сильно залежить від якості клею. Він повинен залишатися еластичним при будь-якій температурі, інакше труба може расслоиться і дати текти.
Щоб перевірити добротність металопластику, його потрібно нагріти до 100 ° С. Якщо при такій температурі видно неоднорідність матеріалу, то зроблений він недостатньо добре. Для водяного статі, таку трубу небезпечно використовувати.
Схема водяного теплої підлоги
Зазвичай труби укладають за двома основними схемами: зигзагом або спіраллю. Їх ще називають «змійка» і «равлик».
Укладання зигзагом. Таким способом укладати труби дуже легко, але у схеми є деякі недоліки.
Вода по трубах надходить від подає колектора до поворотного. Близько подає колектора вода завжди тепліше, ніж у поворотного. При укладанні труб «змійкою» виходить так, що більш теплі труби зосереджені в одній частині приміщення, а більш холодні - в інший. Такий ефект називають «смугастим» підлогою. При цьому різниця температури може вийти дуже відчутною і з «теплого» боку температура іноді перевищує гранично допустиме значення 26 ° С.
Щоб стать не перегрівався, рекомендують організовувати опалювальну систему таким чином, щоб перепад температури в контурі був не більше 5 ° С. У холодних регіонах такого домогтися практично неможливо. Тому схема укладання «змійка» більше поширена в Західній Європі. ВУкаіни ж труби частіше укладають у вигляді спіралі.
Укладання спіраллю. Хоча спроектувати і змонтувати спіральну схему складніше, температура по підлозі розподіляється рівномірно. Виходить, що гарячі подають труби чергуються з холодними зворотними. Стяжка або алюмінієва прошарок рівномірно розподіляють тепло.
При такому способі укладання перепад температур на вході і виході системи опалення може доходити до 25 ° С.
Крок укладання - це відстань, на якому труби будуть знаходитися один від одного. Щоб тепла підлога працював правильно, і не було сильної різниці температур, необхідно розрахувати цю величину.
Якщо тепла підлога - єдине джерело опалення в кімнаті, то укладати труби потрібно з кроком п'ятнадцять сантиметрів.
Часто укладають труби зі змінним кроком. Біля стін, що виходять назовні, залишають менше простору між трубами, в центрі кімнати кладуть їх ширше.
Яка б не була площа кімнати, один опалювальний контур по своїй довжині не повинен перевищувати 100 м. В іншому випадку, в кінці контуру підлогу буде сильно остигати. Якщо для опалення кімнати потрібно більше 100 м труби, слід спроектувати 2 або 3 схеми опалення, кожна з яких буде підключатися до колекторів окремо. При цьому на кожній дільниці опалення повинна бути тільки одна труба. Труби не повинні з'єднуватися один з одним, перекручуватися або перехрещуватися.
Читайте також: Який ламінат краще вибрати
Монтаж водяної теплої підлоги з бетонною стяжкою
Перед початком роботи підлогу вирівнюють. Для цього використовують спеціальний склад, який рівномірно розподіляється по підлозі. Це необхідно зробити з двох причин. По-перше, бетонна стяжка повинна розподілитися рівно, тоді підлога буде рівномірно прогріватися по всій площі. По-друге, чим менше перепад висоти між різними частинами кімнати, тим менше створюється ухил труб і менше навантаження на систему.
Важливо, щоб підлога була ретельно гідроізольовані. Можливо, доведеться укласти ще один шар матеріалу для захисту від вологи.
На вирівняний і очищений підлогу укладають теплоізоляційний шар. Він потрібен для того, щоб більша частина тепла йшла нагору, до кімнати, а не обігрівала нижні перекриття, а разом з ним і приміщення знизу.
Як утеплювач використовують плити з пінопласту або пінополістиролу.
Демпферна стрічка укладається уздовж стін приміщення. Стрічка зроблена з спіненого поліетилену. Вона захистить стіни від перегріву. Тепло буде розподілятися рівномірно. Товщина шару стрічки - 0,5-1 см.
Поверх теплоізоляційного шару, на пароізоляційну плівку укладають арматурну сітку. До цієї сітці пластиковими хомутами кріплять труби. Часто замість сітки використовують спеціальні монтажні шини. Труби легко фіксуються на них за допомогою U-образних якірних скоб.
Тепер необхідно перевірити, наскільки якісно прокладені і з'єднані труби і вивести повітря з труб. Цей процес називається опресовування. Залежно від того, які труби прокладені в системі, процедура буде трохи відрізнятися.
Спочатку з кожного опалювального контуру по черзі випускають повітря. Контур наповнюють водою, а автоматичний перекривають. Під час опресовування повітря повинне вийти через зливні отвори. Таку процедуру проводять з кожним контуром 3-4 рази.
Якщо труби зроблені з металопластику, то в систему пускають холодну воду. Тиск води має бути 6 бар.
Залишають систему, наповнену водою на одну добу, після цього перевіряють тиск. Якщо воно залишилося колишнім, значить тепла підлога працює нормально.
Для системи з трубами із зшитого поліетилену опресовування проводиться наступним чином. У труби пускають воду під тиском, яке в два рази перевищує робоче. При цьому мінімальне його значення для опресовування - 6 бар. Після того, як вода запущена в систему тиск буде знижуватися. Через 30 хвилин його знову піднімають до необхідного для тестування.
Таку операцію потрібно провести три рази, а потім залишити систему на добу з тестовим тиском. У разі, якщо тепла підлога змонтований правильно, то через добу тиск повинен знизитися не більше як на півтора бару.
В цей же час перевіряють витоку.
компенсаційні шви
Деформаційні або компенсаційні шви - це невеликі зазори в бетонному стягуванні, які поділяють її на ділянки. Роблять їх для того, щоб бетон, розширюється під впливом температури, що не тріскався.
Такі шви роблять у тому випадку, якщо приміщення для монтажу теплої підлоги по площі більше 40 м2 або якщо його форма не прямокутна, а Г або П-образна.
Г або П-образне приміщення ділиться на прямокутні ділянки. По периметру цих прямокутників прокладається демпферна стрічка. Вона не дозволяє бетону з різних ділянок змішуватися при застиганні.
Опалювальний контур потрібно прокладати таким чином, щоб деформаційний шов перекривався лише подає або зворотного трубою. У місці перетину шва на контурні шви. Однак, якщо таке неможливо, то в місці перетину шва на контур надягають гофротрубу для додаткового захисту.
Приміщення з великою площею розбивають на ділянки 8х4 метра, і по їх кордонів прокладають компенсаційні шви.
Читайте також: Укладання мозаїчної плитки на сітці

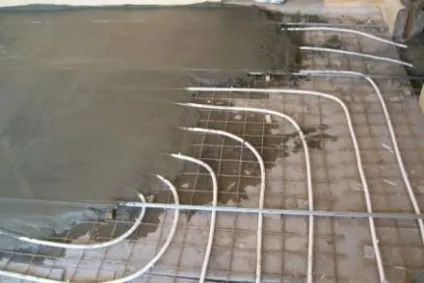

заливка стяжки
Товщина бетону повинна бути такою, щоб його шар піднімався над трубами мінімум на 4,5 см.
Кожні 3-6 метрів в стягуванні потрібно робити деформаційні шви, глибиною в дві третини бетонного шару. Шви проходять уздовж і поперек статі і компенсують розширення бетону при нагріванні.
Щоб бетон застиг належним чином, і не тріскався згодом, потрібно контролювати процес його висихання. Його потрібно вкрити вологонепроникним матеріалом, який запобігає випаровування. У перший тиждень 2-3 рази на день підлогу рівномірно змочують водою. Досить міцним бетон стане через 25-30 днів.
Перше включення системи
Систему водяного підігріву підлоги не можна включати відразу на повну потужність. Вона повинна прогріватися поступово.
Перш ніж почати користуватися ще раз переконуються в тому, що в трубах немає повітря. Після цього регулюють температуру води таким чином, щоб вона не перевищувала 30 ° C.
У тому випадку, якщо підлога включали під ще не висохлою стяжкою, то підвищувати температуру можна тільки через 25 днів. Якщо стяжка висохла до того, як стать ввели в експлуатацію, починати підвищувати температуру можна поступово через 3-4 дня.
Безбетонние способи монтажу
Без стяжки змонтувати систему водяного теплої підлоги набагато простіше. Для цього є два способи: укладання на пінополістирольні плити, і укладання «дерев'яним» способом.
Крім того, безбетонние укладання - єдиний спосіб облаштувати теплий водяний підлогу в дерев'яному будинку.
Укладання пенополистирольной системи водяного теплої підлоги
У такій системі пінополістирольні плити служать не тільки теплоізоляційним матеріалом, але і каркасом для труб.
У плитах заздалегідь зроблені пази, в які вкладаються алюмінієві теплорозподільні пластини, а потім труби, які кріпляться засувками.
Після опресовування системи можна відразу укладати підлогу і його покриття.
Пінополістирольна система хороша для монтажу водяної теплої підлоги в дерев'яному будинку, особливо на другому поверсі, тому що не створює сильного навантаження на перекриття.
Укладання дерев'яної системи водяного теплої підлоги
При такому способі теплоізоляція укладається між лагами. Поверх монтують спеціальні модулі ДСП, в яких, також як і в пенополистирольной системі, є пази для укладання алюмінієвих пластин і труб.
Більш складний варіант - рейкова укладання під настил. При такому укладанні до лагам шурупами кріплять смуги ДСП шириною 15-30 см так, щоб між листами ДСП залишалася відстань близько двох сантиметрів. У ці отвори укладають теплорозподільні пластини, а потім труби.
При укладанні дерев'яної системи водяного статі поверх труб укладають картон або спінений поліетилен. Якщо в якості оздоблювального покриття для підлоги планується використовувати лінолеум або керамічну плитку, то замість картону кладуть гипсоволокно.
управління системою
Для регулювання температури підлоги і його обслуговування існує кілька схем управління: групова, індивідуальна і комплексна. Для більш ефективної роботи системи ці схеми, як правило, поєднують.
У будь-якому випадку систему теплої підлоги оснащують автоматичними регуляторами, які підтримують температуру води в трубах і контролюють температуру повітря в будинку.
У груповій схемі управління контролюється температура води всередині труб. Індивідуальна схема враховує температуру підлоги і повітря в приміщенні.
Існує два основні режими, в яких працюють регулюючі системи.
Перший називається режимом «констант». При такому режимі підтримується постійна температура води в трубах при груповому управлінні, або постійна температура повітря в приміщенні, якщо реалізована індивідуальна схема.
Другий режим - «клімат». При такому режимі підігрів і охолодження води відбувається за певною програмою. Температура може знижуватися в нічний час, або коли в будинку нікого немає, а потім доводиться до оптимальної до потрібної години.
