Як зробити своїми руками антену для цифрового тв
У заміських будинках і на дачних ділянках нерідко виникають проблеми з прийомом телевізійних сигналів через відсутність посилення. Це може бути пов'язано з особливостями рельєфу, наявністю дерев і іншими факторами. Тому багато господарів приватних володінь задаються питанням, як зробити своїми руками антену для цифрового ТБ. При наявності певних знань і навичок роботи з паяльником, дана проблема вирішується досить легко. Такі антени відрізняються простотою конструкції, якісним рівнем сигналу, надійністю і низькою собівартістю.
Проста телевізійна антена
Ретранслятор, розташований до 30 км від місця прийому сигналу, дозволяє скористатися простою конструкцією телевізійної антени. Вона складається з двох трубок, з'єднаних між собою екранованим кабелем. Подача вихідний частини кабелю здійснюється до відповідного входу телевізора.
Перш ніж конструювати таку антену, потрібно дізнатися частоту мовлення найближчій телевежі. Як правило, діапазон смуги мовлення становить від 50 до 230 МГц. Вся смуга розділяється на 12 каналів, кожному з яких відповідає певна довжина трубок. Їх вибір відбувається за допомогою спеціальної таблиці. Зі збільшенням частоти каналів, довжина трубок і кабелів буде зменшуватися.
Матеріали для виготовлення антени:
- Металева трубка, діаметром 8-24 мм, виготовлена зі сталі, латуні, дюралюмінію та інших металів. Найчастіше використовується діаметр 16 мм. Обидві трубки повинні мати абсолютно однакові параметри, аж до товщини стінок.
- Необхідна кількість телевізійного кабелю з опором 75 Ом.
- Гетінакс або текстоліт для держателя, товщиною не менше 4-х мм.
- Хомути або металеві смуги, які використовуються в якості кріплень трубок.
- Стійку для антени можна виготовити з металевої труби або куточка. При невеликій висоті можна використовувати дерев'яні бруски.
- Обов'язково знадобиться паяльник, припой і флюс для пайки міді. В якості захисту місць пайки застосовується силікон, епоксидна смола або ізоляційна стрічка.
Як зібрати антену:
- Спочатку відрізається трубка необхідної довжини, відповідній частоті мовлення і розпилюється рівно навпіл.
- Кожну трубку слід розплющити з одного боку і цими кінцями прикріпити до держателю. Відстань між ближніми трубками становить 6-7 см, між далекими - відповідно до таблиці. Кріплення здійснюється за допомогою хомутів.
- Отримана конструкція закріплюється на стійці або на щоглі. Потім, ближні кінці з'єднуються між собою кабельної петлею. До розплющеними кінців припаиваются середні жили кабелю, їх обплетення з'єднується таким же провідником.
- Виконується з'єднання центральних провідників петлі і кабелю, що підводиться до телевізора. Їх екран також з'єднується з допомогою мідного дроту.
Петльова антена з труби
Процес виготовлення петлевий антени вважається більш складним, в порівнянні з попереднім варіантом. Це пов'язано із застосуванням трубогиба. Однак основні матеріали залишаються колишніми. Знадобиться металева трубка, кабель і матеріал для стійки. Дана конструкція дозволяє приймати сигнал на відстані до 40 кілометрів.
Труба може бути вигнута під будь-яким радіусом. Велике значення має дотримання необхідної довжини і відстані між кінцями, яке становить від 65 до 70 мм. Кожна половинка зігнутої труби повинна мати однакову довжину. Центр щогли є віссю симетрії для обох кінців. Вибір довжини труби і кабелю також здійснюється за допомогою спеціальної таблиці. Середній діаметр трубки становить 12-18 міліметрів.
Порядок складання антени:
- Трубка відпилюється на необхідну довжину, після чого вона згинається з обох кінців таким чином, щоб вони були симетричні щодо центру.
- Один край трубки розплющується, а потім глушиться за допомогою зварювання або пайки. Після цього її внутрішня порожнина заповнюється піском, і друга сторона труби також закладається. При відсутності зварювання, можна скористатися заглушками з клеєм або силіконом.
- Отримана конструкція антени закріплюється на стійці. На кінцях труби закріплюються центральні проводи кабельної петлі. До одного з кінців прикручується кабель, що йде до телевізора. Обшивка кабелів з'єднується мідним дротом зі знятою ізоляцією. Всі місця з'єднань ретельно пропаіваются.
Після складання і установки антени, виконується її налаштування, так само, як і для попередньої конструкції.

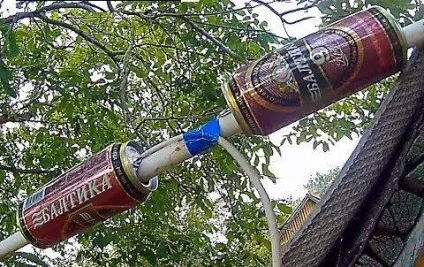

Пивні банки для зовнішньої антени
Антени з пивних банок відрізняються високою якістю прийому сигналу. Для виготовлення цієї конструкції знадобляться 2 банки з-під пива по 0,5 л, дерев'яний або пластиковий відрізок, довжиною приблизно 0,5 м, телевізійний кабель, паяльник, припій і флюс для алюмінію.
Збірка цифровий антени:
- У центрі дна кожної банки потрібно просвердлити отвір, діаметром 5-6 мм. Через нього простягається кабель і виводиться крізь отвір в кришці.
- Готова банку закріплюється зліва на дерев'яному або пластиковому утримувачі. Напрямок кабелю повинно бути до центру власника.
- Потім, з цієї банки висувається частина кабелю, довжиною 5-6 см. З неї потрібно зняти ізоляцію близько 3 см і розібрати оплетку.
- Звільнена обплетення підрізає на довжину 1,5 см, розподіляється по площині банки і припаюється.
- Центральний провідник, який виступає на 3 см, припаюється до дну інший банки.
- Відстань між банками має бути мінімальним і зафіксовано за допомогою ізоляційної стрічки або скотча.
На цьому складання антени закінчена. Далі вся конструкція встановлюється і налаштовується. На вільний кінець кабелю встановлюється потрібний штекер, що включається в гніздо телевізора. Всі місця контактів потрібно ретельно пропаять і захистити від зовнішніх впливів.

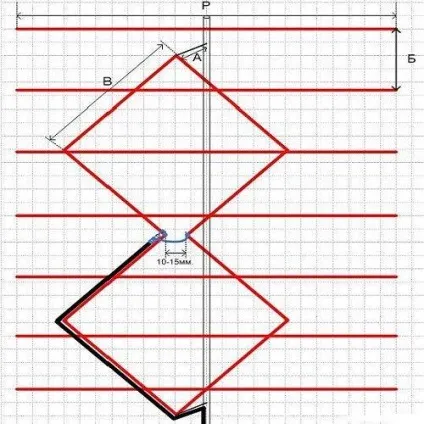

Рамкова конструкція антени
Для виготовлення рамкової антени знадобиться телевізійний кабель і дерев'яна хрестовина в якості основи. Кріплення будуть виконуватися за допомогою ізоляційної стрічки і цвяхів. В першу чергу необхідно розрахувати периметр рамок з мідного дроту. Для виготовлення рамок береться провід від телевізійного кабелю. Виконання розрахунків проводиться відповідно до частоти мовлення та номером каналу.
Перед початком збирання потрібно зняти ізоляцію і оплетку з телевізійного кабелю і звільнити центральний провід на потрібну довжину. З нього будуть виготовлені рамки для антени. Дана процедура вимагає підвищеної обережності, щоб не допустити ушкоджень мідної жили.
Дерев'яний каркас робиться відповідно до розмірів рамок. Спочатку цвяхами відзначаються основні точки - кути. Відстань між ними від одного цвяха до іншого буде відповідати стороні квадрата. Укладання провідника починається від середини праворуч, далі він проходить по всіх позначених точках. Рамки в місці мінімальної відстані не повинні торкатися один одного, щоб уникнути замикання. Зазор між провідниками становить в середньому 2-3 см.
Після укладання всього периметра, з кабелю знімається 3-4 см обплетення, яка скручується в джгут і припаюється до лівого краю рамки. Решта кабель укладається уздовж жили і фіксується ізоляційною стрічкою. Далі, він підводиться до декодера і на цьому процес монтажу закінчується. Таким чином, питання, як зробити антену для цифрового ТВ своїми руками вирішується декількома способами. Особливістю цих пристро тв є можливість налаштування тільки на одну частоту. Тому конструкція такої антени виходить проста і ефективна.
