Як зробити подовжувач електромережі, розлучення на ремонт
1. Для початку збираємо комплектуючі, в даному випадку використаний трижильний провід ПВС 3 х 1,5 кв. мм, блок розеток, вилка розбірна з контактом для заземлення під "євро", все це було зроблено в ресспубліке Білорусь. У цій комплектації, з використанням контактів заземлення можна буде підключати пральну машину, точило, компьютор. Якщо Ви збираєтеся підключати побутові прилади, де контакти заземлення не використовуються, можна обійтися розеткою і виделкою без заземлення і тоді провід використовувати подвійний ПВС 2 х 1,5. Якщо ж Ви збираєтеся підключати більш потужні споживачі, наприклад такі як: сваточний апарат, потужний компресор, деревообробний верстат і т.д. то краще взяти провід марки ПВС 3 х 2,5 кв. мм і крім того необхідно переробити перемички між контактами розеток теж на 2,5 кв.мм.
Отже, розглянемо початковий варіант:
Комплектуючі для подовжувача

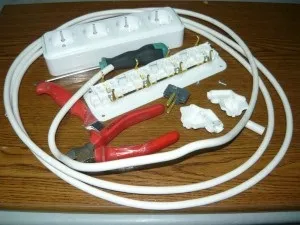

Для роботи нам знадобляться викрутка, кусачки, ніж і бажано паяльник, якщо його немає, то можна обійтися і без нього. Перед початком монтажу розбираємо блок розеток і вилку:
Інструмент і розібрані комплектуючі

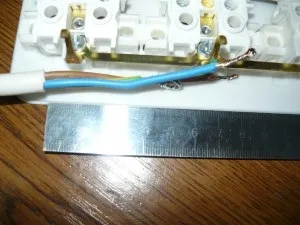

2. Перед монтажем проводів на блок розеток визначаємо маркування проводів. В даному випадку провід жовтого кольору з зеленою смужкою повинен бути заземленням, провід блакитного кольору нулем і провід коричневого кольору фазою, але так як ми робимо подовжувач, то дроти блакитного і коричневого кольору можна приєднувати незалежно один від одного. А ось провід жовтого кольору строго на контакти заземлення. Далі знімаємо ізоляцію на 8 см. Провід жовтого кольору скручуємо і робимо наконечник у вигляді кільця, блакитний і коричневий теж скручуємо і якщо є паяльник, то облужіваем їх:

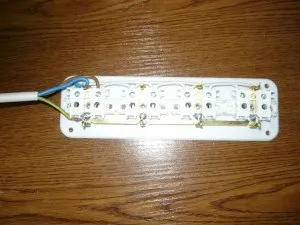

Далі прикручуємо жовтий провід до контактів заземлення, які виконані у вигляді вузьких латунних смужок, а блакитний і коричневий дроти вставляємо в вільні гнізда крайней розетки і затягуємо гвинтами:
Змонтовані дроти на блоці розеток

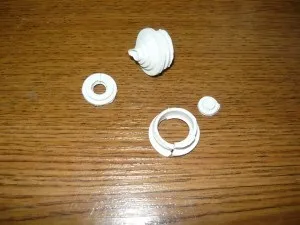

Для того, щоб біла ізоляція проводу чітко трималася в блоці розеток, зробимо кільце і разрежем його з одного боку до середини. В даному випадку була допущена поширена помилка: потрібно було заздалегідь виготовити кільце і надіти його на провід до монтажу, тоді не довелося б його розрізати. Кільце можна взяти будь-який, що підходить за розміром, в даному випадку воно було виготовлено з гумовою заглушки від розподільчої коробки:
Надягаємо це колечко на провід у краю зрізу ізоляції:
Надягнуте фіксує кільце
Для того, щоб прикрутити кришку до блоку розеток, необхідно вирізати з торця напівкруглий отвір за розміром дроти і поставити її на місце:
Напівкруглий отвір в корпусі кришки
Підключення блоку розеток можна подивитися в статті Підключення розеток євро

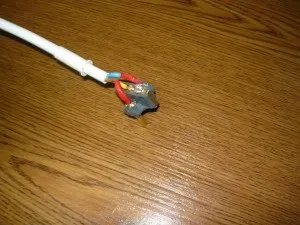

3. Для монтажу проводів на вилку небхідно зняти ізоляцію з проводів, скрутити їх і потім зробити на кінцях колечка. потім облудить їх паяльником, після цього прикрутити гвинтами.
Важливо: жовтий провід із зеленою смужкою прикрутити строго до клеми заземлення!
Монтаж проводів на серцевину вилки
Зараз починається мабуть найскладніше в збірці вилки, так як необхідно укласти три дроти в такому маленькому об'ємі. Також хочу звернути увагу на те, що кінці проводів обмотані ізоляційною стрічкою. Після декількох спроб я думаю це повинно вийти, для орієнтування подивіться такий варіант укладання проводів:
Укладання проводів в корпусі вилки
Ще варіанти монтажу штекер можна подивитися в статті

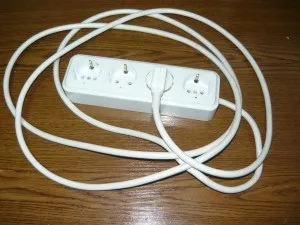

4. В результаті виходить ось такий подовжувач. Зараз залишилося тільки його налаштувати і підготувати до експлуатації. Насамперед необхідно спробувати вставити вилку по черзі в усі розетки. Напевно в більшість з них вона не залізе. Тому потрібно підібрати кожен вусик вглиб розетки таким чином, щоб вилка вставала в свої гнізда з невеликим зусиллям:

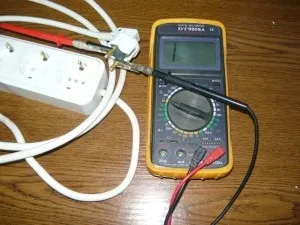

Потім необхідно тестером продзвонити дроти між собою і клеми заземлення на предмет короткого замикання. Перед цим на всякий випадок необхідно продзвонити сам тестер, щоб було чути контрольний сигнал:
Перевірка тестером подовжувача
Тільки після цього можна включити подовжувач в мережу:
Подсоедененіе подовжувача до мережі 220 В

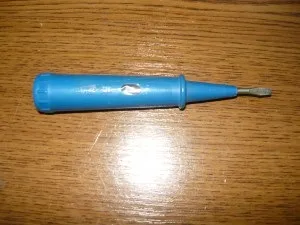

Залишилося перевірити наявність фази в кожній розетці. Для цього краще використовувати пробник ось такого типу, попередньо переконавшись, що він правильно показує наявність фази в робочій розетки:
Пробник на 220 - 380 В
Необхідно пробником перевірити наявність фази в кожній розетці, при цьому сигнальний індикатор повинен стійко світитися:
Перевірка наявності фази за допомогою пробника
І нарешті настав найприємніший момент, підключаємо до подовжувача будь побутовий прилад і перевіряємо його на працездатність. В даному випадку включаємо настільну лампу. Все працює!
Перевірка на працездатність
Я думаю, що за результатами цієї статті Ви зможете оцінити свої можливості з виготовлення подібних побутових приладів самостійно і використовувати в своїй діяльності.
Варіанти приєднання штепсельних вилок можна подивитися в статті Заміна штекер
