Як зробити парове опалення в приватному будинку своїми руками схема, відео, переваги і недоліки

Пристрій опалювальної системи в будинку - це важливий і головний процес створення комфортних температурних умов проживання. В даний час найбільш переважним є газовий обігрів. Але, незважаючи на це, деякі домовласники вважають за краще виконати парове опалення своїми руками, що дозволяє значним чином скоротити витрати на придбання високовартісного обладнання. І якщо ви хочете облаштувати своє житло саме таким обігрівом, то з цієї статті ви дізнаєтеся, як реалізувати парове опалення своїми руками в приватному будинку.

Схема парового опалення

Все починається з опалювальної схеми

Отже, як зробити самому опалення? В першу чергу варто приділити особливу увагу проекту. Ви повинні чітко розуміти, що у випадку з парової обв'язкою опалювальної системи, в якості теплоносія буде виступати пар. Відмінною особливістю парових обігрівальних блоків буде підвищена температура радіаторів, яку, на жаль, відрегулювати вкрай складно. А це, в свою чергу, може привести до ймовірності отримання опіків і інших побутових травм, пов'язаних з гарячими батареями. Однак, цей недолік легко усунути, закривши всі обігрівальні прилади спеціальною захисною конструкцією.

Парове опалення заборонено до використання в житлових будинках і державних установах.

Звичайно, в приватному будинку ця заборона легко обійти, але все ж підкреслимо, парове опалення виключно небезпечно. І небезпека полягає саме у високій температурі пара (100-1200С), що циркулює по трубопроводу.

Для тих, хто все ж вирішив ризикнути, наведемо найбільш популярні схеми, вибирати з яких потрібно за такими параметрами:

• де буде розташований котел;
• площа опалювальної кімнати, будинки або приміщення;
• обв'язка котла і всі необхідні для цього елементи (труби, запірна арматура і т.д.).

Вибираємо нагрівальний котел

Як і будь-яка інша опалювальна система, парове опалення в приватному будинку, зроблене своїми руками, має в першу чергу оснащуватися нагрівальним котлом. Спершу потрібно визначитися з потужністю цього обладнання, яка безпосередньо залежить від площі опалювального приміщення.

Так, якщо в вашому володінні знаходиться будинок, площа якого не перевищує 200. то цілком достатньо буде котла потужністю 25 кВт. А ось якщо ви займаєтеся облаштуванням житла площею до 300. то в цьому випадку знадобиться нагрівач потужністю до 30 кВт.

Але крім цього показника, при виборі котла необхідно враховувати ще й інші, не менш важливі фактори:

• тип паливних ресурсів - електрику, газ, вугілля, кокс, дизельне паливо, дрова і т.п .;
• можливість не тільки прогрівання приміщення, але використання гарячої води в особистих потребах.

Вибираючи котел за критерієм паливних ресурсів, віддавайте перевагу тим моделям, які вам буде найдешевше обслуговувати.

Безумовно, можна зробити паровий котел своїми руками. Однак, його конструкція дещо відрізняється від звичних нагрівальних установок, тому без необхідних знань і навичок краще не займатися збором подібних котлів. Правильно обраний нагрівальний агрегат - це половина успіху створення ефективно працюючого опалювального блоку.

проектування схеми

Перш ніж приступити безпосередньо до пристрою обігрівального обладнання, необхідно розробити схему парового опалення. Вона буде залежати від наступних факторів:

• місця розташування котла і його типу (настінний або підлоговий);
• можливості для влаштування опалювальної системи;
• розміру площі приміщення, яка потребує обігріві;
• обсягу опалювального обладнання.

І тільки після того, як ви визначитеся з вищевказаними нюансами, можна приступати до розробки схеми розташування. Для цього не потрібно звертатися за допомогою до фахівців. Досить схематично зобразити розташування радіаторів, котла та інших складових елементом теплового блоку.

Приклад двухпроводной схеми з верхньою розводкою

Приклад однопровідною схеми з нижнім розведенням

Щоб виключити потрапляння холодного повітря через віконні рами, фахівці рекомендують розташовувати радіатори безпосередньо під підвіконням. В цьому випадку батареї будуть виступати в якості теплової завіси.

Підбір труб для парового опалення

Саме з цієї причини під час проектування парового опалення необхідно особливу увагу приділити вибір труб, по яких буде циркулювати теплоносій.

Серед усього розмаїття матеріалів, для влаштування парового обігрівального обладнання підходять тільки три варіанти:

1. Сталеві труби. Перевагою цього витратного матеріалу є високі показники механічної міцності і здатність переносити значні температурні впливи. Серед недоліків - такі труби піддаються корозії, а для пристрою опалювальної системи потрібна наявність зварювального апарату. Але якщо виключити ймовірність виникнення процесів корозії не представляється можливим, то дістати зварювальний апарат не складе особливих труднощів. Його з легкістю можна взяти напрокат в будь-якому будівельному магазині.

1. Мідні труби. Переваги - такий матеріал не схильний до процес корозії. Недоліки - низька стійкість до механічних пошкоджень і необхідність спеціальної пайки, вартість якої вкрай висока.

1. Нержавіючі та оцинковані труби. Цей варіант є найкращим з точки зору довговічності і корозійної стійкості. Монтаж і збірка такої теплової магістралі здійснюється за допомогою різьбових з'єднань, оскільки зварювання руйнує зовнішній захисний шар металу. Тоді як найбільший недолік - висока вартість.

З метою спрощення подальшої роботи слід визначитися, в якому місці будуть розташовуватися обігрівальні прилади і якої довжини буде трубопровід. Крім цього, варто відразу визначити, де будуть знаходитися перехідники, відгалуження і колекторний розподільний блок.

Ціна запитання

Як тільки буде внесена ясність стосовно типу нагрівального блоку, трубопроводів. Як тільки ви прорахуєте кількість всіх конструктивних елементів, можна приступати до підрахунку попереднього кошторису. Відразу ж хотілося внести ясність, без прив'язки до конкретних умов, комплектуючих, функціональним приладів, тепловому контуру, обсягом проведених робіт, визначити точну суму пристрою парового опалення не представляється можливим.

Безумовно, ви можете промоніторити ціни на всі покупні комплектуючі та скласти кошторис. І не забудьте збільшити отриману суму на 15-20% для недостачі матеріалу. На етапі підготовки проекту повністю розрахувати необхідну кількість складно.

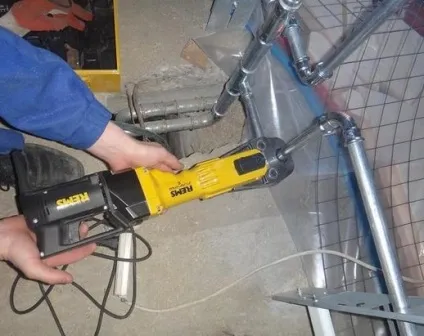

Приступаємо до монтажних робіт

Як тільки все необхідне обладнання і складові частини майбутньої опалювальної системи будуть підготовлені, можна приступати до її монтажу. Якщо є необхідність, то для стін перекриття, де в подальшому будуть розташовуватися радіатори, потрібно підготувати: зняти стару фарбу, утеплити, гідроізолювати і т.п. Що ж стосується теплоізоляції, то це дозволить уникнути втрат теплової енергії через стіни.

Найоптимальніший варіант для опалення будь-якого будинку

Монтаж парової системи опалення має на увазі поетапне виконання наступних процесів:

1. Монтаж котла.
2. Розміщення радіаторів.
3. Прокладка теплової магістралі.
4. Установка клапанів, зливних кранів, Воздухоотводная приладів, колекторного блоку, контрольних датчиків.

Обов'язковою є установка розширювального бака, призначеного для коригування обсягу теплоносія в процесі його циркуляції по системі.

1. З'єднання всіх комплектуючих.
2. Пробний пуск і перевірка трубопроводу і батарей на наявність течі.
