Як зробити електричний тепла підлога своїми руками
Тепла підлога - так називають система обігріву приміщення (зазвичай житлового), при якому нагрівачем внутрішнього повітря стає сам підлогу приміщення. У чому переваги такої системи, і чи можна зробити електричну теплу підлогу своїми руками? Давайте простежимо маршрут руху теплого повітря при звичайному радіаторному опаленні. Як все напевно пам'ятають зі шкільного курсу, більш тепле повітря прагне піднятися вгору, витісняючи більш холодні повітряні маси вниз. Від встановлених на стінах радіаторів тепле повітря піднімається під стелю, витісняючи звідти вниз холодне повітря. Ось і виходить, що найтепліші місця в кімнаті розташовуються біля стін і ... під стелею. А у статі, особливо ближче до центру кімнати, розташований холодний повітряний кишеню. А адже класики настійно рекомендували завжди тримати ноги в теплі!
Система «тепла підлога» якраз і покликана виправити цю ситуацію. Принцип дії системи простий: нагрівальні елементи (водяні або електричні) нагрівають сам підлогу приміщення, а вже від статі тепле повітря розподіляється по всьому приміщенню рівномірно.
Стародавні таких тонкощів термодинаміки не знали, але, грунтуючись на особистому досвіді, нерідко приходили до думки про необхідність підігріву підлоги. Різні системи, засновані на відвід диму або теплого повітря від печі в порожнечі або труби під підлогою, зустрічаються як на Заході (Рим, Греція), так і на Сході (Єгипет, Вавилон, Корея, Китай). Проста, але ефективна система «теплих підлог» існувала в середньовічній Японії. Ноги гордих дайме зігрівали заховані під кам'яною підлогою замків жаровні з гарячим вугіллям.
Яким буває «тепла підлога»
Сучасні теплі підлоги бувають двох основних видів:
- Водяні. Пол підігрівається за рахунок циркулюючої по трубам гарячої води. Може використовувати власний замкнутий цикл кругообігу води, або використовувати воду з системи центрального опалення.
- Електричні. Ці системи отримали зараз найбільше поширення, завдяки більш простому монтажу. Бувають кабельні або плівкові. У кабельних системах тепло генерується з електроенергії в спеціальних нагрівальних кабелях. Нагрівальні кабелі можуть надходити в продаж як в бухтах або котушках, на подобі звичайних кабелів, так і у вигляді матів - кабелів, вбудованих в спеціальну армуючої сітки. Що полегшує монтаж теплих підлог. Іншим різновидом електричних теплих підлог є плівкові системи. З'явилися порівняно недавно, але все більше завойовують ринок. На відміну від інших систем теплих підлог, плівкові монтуються не в стяжку, а під підлогове покриття, що значно полегшує їх заміну, ремонт і демонтаж.
Як монтувати тепла підлога
Монтувати електричну теплу підлогу своїми руками зовсім нескладно, якщо ви маєте мінімальні навички будівельних і монтажних робіт. Давайте розглянемо, як зробити електрична тепла підлога крок за кроком.
Вибираємо тип теплої підлоги
Найчастіше, якщо тепла підлога буде служити додатковим джерелом тепла, його встановлюють під плитку у ванних, туалетах, коридорах, лоджіях і кухнях. Плівкові підлоги кладуть під лінолеум або ламінат. Встановлювати теплу підлогу під паркет або ковролін, як і укладати на теплу підлогу паркет не можна, так як паркет буде розсихатися, а килим може випаровувати шкідливі синтетичні речовини, які використовувалися при його фарбування.

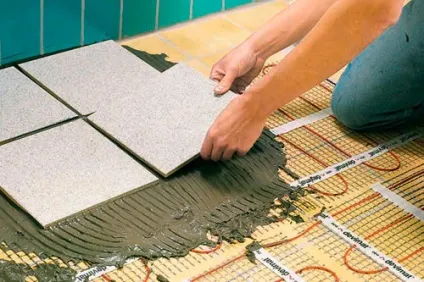

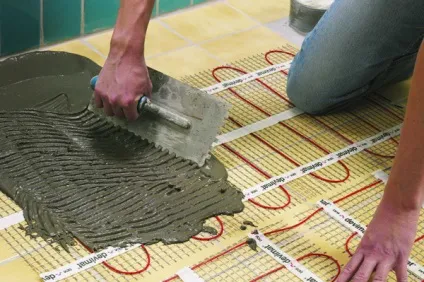

При капітальному ремонті можна встановити кабельний тепла підлога в шар стяжки. Якщо внизу розташована добре теплоізольоване приміщення, то можна обійтися без демонтажу стяжки, встановивши кабельну систему у вигляді мату на стару стяжку в шар плиткового клею. В іншому випадку стару стяжку обов'язково потрібно демонтувати і покласти шар гідро- і теплоізоляції, інакше ми будемо гріти не тільки свою стать, але і чий то стелю.
Якщо установка теплої підлоги не є частиною капітального ремонту, то найкращим варіантом для нас стануть плівкові підлоги, які можна встановити безпосередньо на шар стяжки, не руйнуючи його, під ламінат або лінолеум.
Складаємо план прокладки кабелю
Прокладати теплової кабель під всім підлогою, що обігрівається кімнати не потрібно, а іноді і шкідливо. Наприклад, не рекомендується нагрівати підлогу під дерев'яними меблями, якщо вона стикається з підлогою великою площею поверхні або має низькі ніжки. Також не слід підігрівати підлогу під пральної або посудомийної машиною. Підігрів підлоги під раковиною або ванною їм, звичайно, не зашкодить, але і користі великий від цього не буде, тільки зайва трата електроенергії, а значить і грошей.
Розрахунок кроку кабелю
Перша формула - витрата кроку за відомою довжині кабелю. Якщо тепла підлога застосовується як додаткове джерело енергії, то довжина кабелю грубо визначається в 30-50 метрів на 10 м 2 площі.
Друга формула для більш точних розрахунків. Спочатку потрібно з'ясувати необхідну нам питому потужність статі.
Додатковий обігрів - створення на поверхні підлоги температури 23-25 градусів Цельсія. Для повної заміни системи централізованого опалення такого нагріву буде недостатньо.
Розрахувавши по другій формулі крок кабелю з питомою потужністю, ми можемо підставити значення кроку в першу формулу і визначити точно потрібну довжину кабелю.
При плануванні не забуваємо визначити місце терморегулятора і датчика статі. Терморегулятор встановлюється на висоті близько 30 см від підлоги. Якщо в приміщенні, де встановлюється тепла підлога підвищена вологість, то терморегулятор повинен знаходитися поза цим приміщенням.
Докладніші відомості про процес будуть такими:

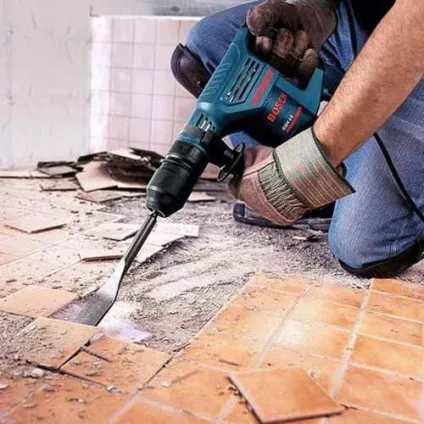

- Прибираємо старе підлогове покриття, ретельно видаляємо все сміття, при необхідності наносимо тонкий шар стяжки. На стяжку укладаємо шари тепло- і гідроізоляції (вона допоможе уникнути утворення конденсату). В якості гідроізоляції можна використовувати поліетилен, в якості теплоізоляції - пенофол.

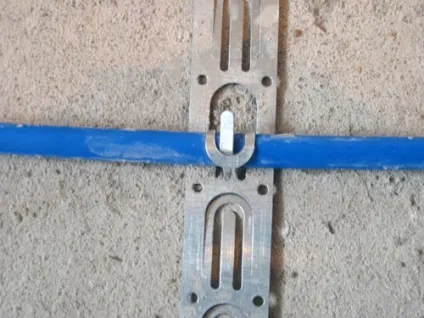

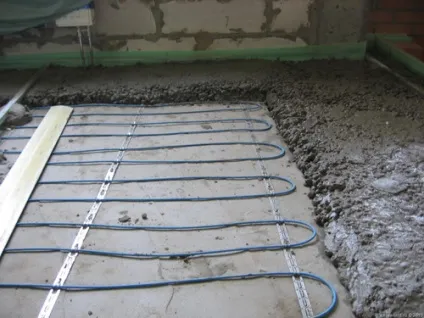

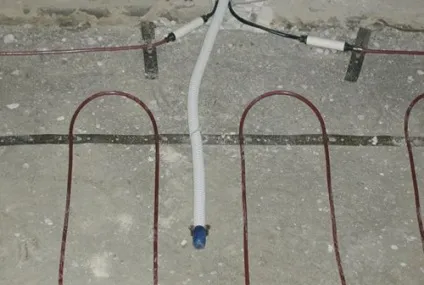

- Кабель монтуємо за допомогою монтажної стрічки відповідно до плану. Також необхідно встановити датчик підлоги, передбачивши можливість його заміни без руйнування стяжки.
- Встановлюємо і підключаємо терморегулятор, підключаємо ток до всієї системи. Для цього в стіні, де буде встановлений терморегулятор, висвердлюємо нішу відповідного діаметру і два жолоби під кабелі - харчування регулятора і кабель датчика температури підлоги. Датчик укладаємо в жолоб всередині гофрованої трубки.
- Тестуємо систему в роботі, вимірюємо тестером значення опору і звіряємо з даними по документації. Пам'ятаємо, що після заливки стяжки виправити що-небудь без втрат буде неможливо.
- Терморегулятор від'єднуємо до закінчення всіх оздоблювальних робіт.
- Робимо стяжку товщиною 4-5 сантиметрів. Особливо звертаємо увагу на відсутність в стягуванні пустот, це може привести до перегріву і виходу системи з ладу.
- Через 3-5 днів можна починати монтаж підлогового покриття, а ось тестування роботи системи «в зборі» можна проводити не раніше ніж через 30 днів. Включення системи до повного висихання стяжки призведе до порушення її однорідності.
Правильно розрахований, підключений і встановлений тепла підлога допоможе вам і вашим близьким не замерзнути навіть найсуворішої взимку. Сподіваюся, наші поради були вам корисні.
