Як зробити арбалет своїми руками з підручних матеріалів - саморобки своїми руками зроби сам

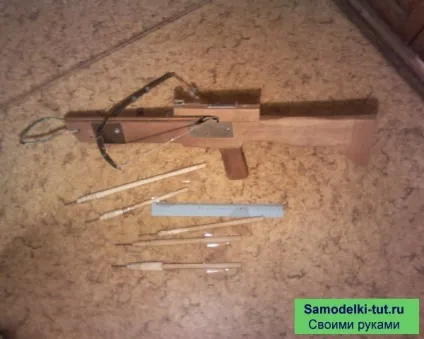

Арбалет зроблений в прямому розумінні на коліні за 2 тижні вечорами.
Основні харктеристики:
Загальна довжина - 780 мм
довжина ложі - 675 мм
висота 20 мм
вага - 1,5 кг
довжина лука - 520 мм
довжина кожної пластини ресори лука:
1 - 520 мм
2 - 475 мм
3 - 433 мм
4 - 298 мм
товщина 2 мм - матеріал окантовка від пружинного матраца
Хід тятиви 225 мм

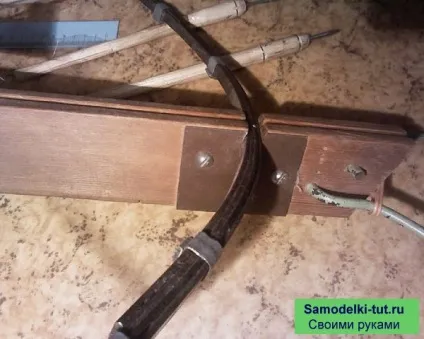

цибуля вставляється в паз з верху і тримається там тертям і кутом посадки, для лолговременного використання - пріматівается дротом до ложу. кут посадки цибулі отностительно жолоби 72 градуси.

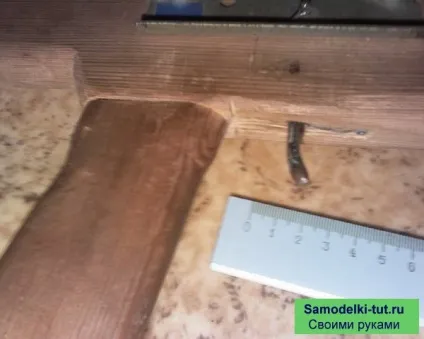

Хід спускового гачка 15 мм
Матеріал - вогонка (по-моєму модрини, хорошою північній) знайдена на смітнику шириною 25мм без сучків і інших пороків.

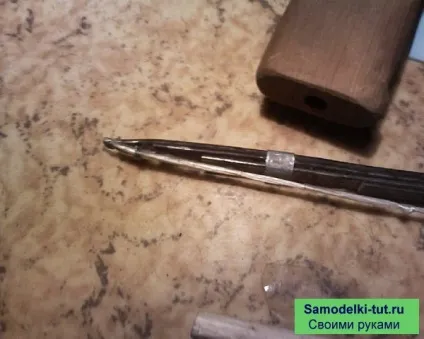

Лук - зроблений вигляді ресори з окантовки пружин для софи (цих пружин на смітнику повно валяється народ позбавляється від них бо вони просіли і купує нові матраци), 4 смуги від пружин хотів п'яту засунути для збільшення сили але закинув цю справу. Сила лука більше 10 кг - пробував виміряти звичайним безменом але більше 10 кг не вимірює, в загальному це показник на третину довжини натягу. Тятива з пакувальної синтетичної мотузки.

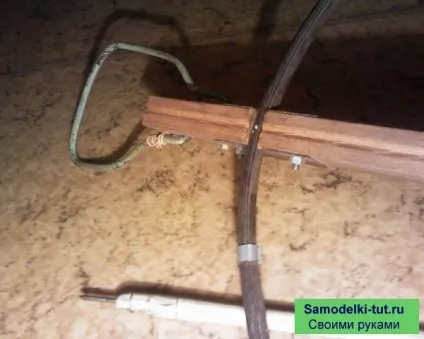

Спусковий механізм примітивний (зроблений з кріпильних елементів телевізора рубін на них тримається стінка з електронікою) деталі триматися на шпильках з цвяхів. Спусковий гачок продпружінін - пружина з тримача лампи з телевізора. Скоба для упору ноги при натяжки тятиви і сам спусковий гачок зі старої візки (прут діаметром 6 мм). Тримач стріли з канцелярської скріпки.
Стріли 1 з гілки клена виструганих інші з дошки від пакувального ящика з під фруктів. Наконечники звичайні цвяхи (правда стріли природно розколюються при попаданні в щоб не було, і ремонтувати не один раз), стабілізатори з пластикової пляшки. На корпусі стріли зроблений поздовжньої надріз на стабілізатор нанесений клей і вставлений в паз стріли (жодного разу не випали).

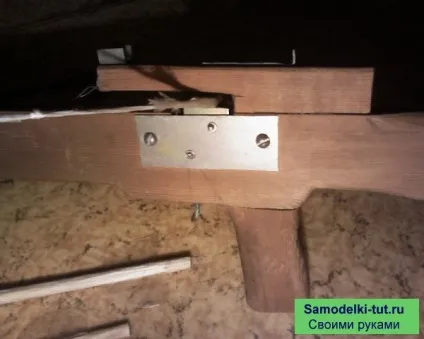

Замок листової метеріал від телевізора Новомосковськ вище товщина близько 1,5 мм.

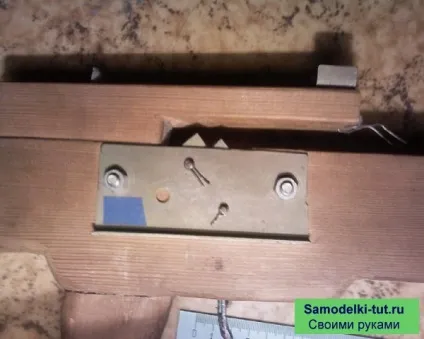

Дірка на збоку на одній з фоток на замку до речі не спеціально робилася а була технологічної в минулому житті цієї детелі. Спуск як писав вище від побутової Телешко.
Принциповий креслення на пам'ять без дотримання пропорцій, почерпнув ідею среднівекових арбалетів.
На жаль цей девайс за межі квартири не виносив. Стріляв будинку з 8 метрів. Точність дуже погана (тут може бути погані прицільні пристосування і відсутність пристрілки, погана якість стріл). В плиту ДСП 30 мм завтовшки цвях йде на 25 мм.
Так цибулю посаджений в паз під кутом з таким розрахунком щоб тятива прі не натягнутому положенні була на висоті 5 мм від жолобка.
