Як зігнути трубу з нержавійки в домашніх умовах

При виготовленні будівельних конструкцій або монтажі систем водопостачання та опалення часом виникає необхідність в згинанні труб. Причому отримати необхідний радіус вигину можна у заготовок профільного або круглого перетину. Існує безліч способів згинання трубчастих елементів. Вибір того чи іншого методу залежить від товщини стінок, перетину труби, матеріалу, радіусу вигину, наявності спеціальних інструментів. У нашій статті ми розповімо, як правильно зігнути трубу з нержавійки, щоб не пошкодити її. При цьому ми перерахуємо основні промислові способи згинання, а також методи, якими можна скористатися в домашніх умовах.

Особливості гнуття труб

Всі методи згинання заготовок можна розділити на ручні і механічні, а також гарячі і холодні

Всі методи згинання заготовок можна розділити на ручні і механічні, а також гарячі і холодні. Часом процес згинання супроводжується небажаними наслідками для трубчастого вироби, які мають істотний вплив на подальшу експлуатацію елемента. Ступінь прояву цих наслідків залежить від матеріалу, з якого виготовлена ​​труба, її діаметра, радіуса вигину, а також методу, за допомогою якого виконувалася процедура згинання.

Увага: нержавіючу трубу можна гнути тільки холодними методами, тобто без нагрівання за допомогою пальника.

До негативних наслідків гнучкі можна віднести наступні моменти:

• Зменшення товщини стінки заготовки, розташованої по зовнішньому радіусу вигину.
• Освіта заломів і складок на стінці, яка знаходиться по внутрішньому радіусу вигину.
• Зміна конфігурації перетину (зменшення розмірів просвіту і його форми-овалізаціі).
• Зміна радіуса вигину внаслідок пружного ефекту матеріалу.

Найпоширеніший недолік вигину - це зміна конфігурації перетину і товщини стінок. Через напружений металу зовнішня стінка в місці вигину стоншується, а внутрішня, навпаки, потовщується. Через це відбувається помітне ослаблення трубчастого елемента. Це явище небезпечне розривом зовнішньої стінки труби, оскільки саме вона піддається більшому тиску середовища, що транспортується.

Також значно послаблює заготовку овалізаціі. Особливо небезпечно таке явище при згинанні трубопроводу, призначеного для транспортування речовини в умовах пульсуючого навантаження. Якщо ж такі елементи будуть використовуватися в якості будівельних конструкцій, то овалізаціі позначиться на зовнішньому вигляді елемента. Саме тому в процесі згинання прагнуть максимально зменшити такі явища.

Якщо ж на внутрішній стінці утворюються складки через потовщення матеріалу, то вони потягнуть за собою не тільки зменшення перетину, але і будуть створювати опір для потоку, що рухається. Це в свою чергу підвищить ймовірність виникнення корозії. Крім цього несуча здатність конструктивного трубчастого елемента знизиться.

Захист від овалізаціі

Основні способи холодного згинання оцинкованої труби передбачають заходи, що дозволяють загнути заготовку, максимально зберігши форму її поперечного перерізу

Основні способи холодного згинання оцинкованої труби передбачають заходи, що дозволяють загнути заготовку, максимально зберігши форму її поперечного перерізу. Зазвичай для цього використовується одні з двох способів:

• Використання заходів, що дозволяють зберегти форму перетину зсередини (застосування внутрішнього обмежувача).
• Використання зовнішнього обмежувача для запобігання розширенню бічних стінок.

Важливо: в ролі внутрішнього обмежувача може виступати Дорн - калібруюча пробка або такі наповнювачі, як дрібний просіяний пісок або замерзла вода. Також в якості наповнювачів використовуються легкоплавкі метали, гума та смоли.

Жорсткі матеріали в якості наповнювача краще зберігають форму, тому вони частіше використовуються. Але завдяки застосуванню пружних наповнювачів відбувається менше розтягнення зовнішньої поверхні вигину.

Порада: щоб максимально зберегти конфігурацію поперечного перерізу і точніше зігнути заготовку, краще використовувати відразу і зовнішній, і внутрішній обмежувач.

Промислові методи холодного гнуття

Залежно від діаметра елемента і обсягу робіт можуть використовуватися ручні інструменти (трубогиби) або пристрої з електромеханічним приводом

Залежно від діаметра елемента і обсягу робіт можуть використовуватися ручні інструменти (трубогиби) або пристрої з електромеханічним приводом.

Основні промислові методи холодного згинання:

• Методом намотування. Дана методика дозволяє загнути трубу з перетином в межах 1,0-4,26 см в різних площинах. Щоб зберегти форму перетину, використовують складові або стрижневі дорни - калібрувальні пробки.
• З обкаткою. Такий спосіб підходить для згинання трубчастих елементів діаметром не більше 15 см. При цьому товщина стінок повинна бути значною. Суть методу: навколо статичного гибочного ролика заданого розміру рухається обкатувати ролик. Він притискає трубу і виконує її вигин.
• Гнуття. Цей спосіб дозволяє зігнути заготовку по спіралі або в кільце. На вальцях елемент переміщається роликами і набуває задану становищем роликів кривизну.
• Волочінням. Метод підходить для згинання тонкостінних суцільнотягнутих виробів. Для згинання виготовляється шаблон з трубчастого елемента більшого діаметра. Потім шаблон протягується в фільєру і фіксується затискачем. За рахунок обертання шаблону заготівля простягається крізь фільєру і загинається.
• За допомогою розтягування. Ця методика дозволяє звести до мінімуму ризик виникнення деформацій металу. Для цього заготовка фіксується на краях, розтягується і згинається одночасно за рахунок використання гибочного шаблону.
• На опорах. Зазвичай використовується дві опори, на які укладається заготівля. У міру згинання опори повертаються навколо своєї осі. Шаблон з'єднується зі штоком домкрата так, щоб зусилля прикладалися по центру заготовки. Метод підходить для згинання трубчастих виробів діаметром не більше 35,1 см. Устаткування дозволяє виконати згинання прямо на будмайданчику.
• З гідростатичним тиском всередині. Для цього в трубчастий елемент нагнітається рідина. На кінцях встановлюються заглушки. Через виникаючої напруги метал досягає майже пластичного стану. Потім до місця вигину підносять шаблон і згинають заготовку.
• З проштовхуванням. Спосіб підходить для згинання елементів діаметром в межах трьох дюймів. Заготівлю проштовхують через нерухому і рухому матрицю. Завдяки зсуву матриць відносно один одного можна регулювати кривизну вигину. За допомогою цієї методики одну заготовку можна зігнути кілька разів в різних площинах.

Що стосується використання дорнів, то найпростішою пробкою для труб перетином не більше 3,2 см може бути сталевий трос. Один кінець цього троса фіксується в рукоятці. Інший кінець з'єднується з дротом для виконання протягування в просвіт. При цьому діаметр калібрує пробки повинен бути трохи менше, ніж перетин трубчастого вироби - приблизно на 0,1-0,5 мм.

Під час використання калібрувальних пробок на внутрішній поверхні заготовки можуть бути небажані подряпини і насічки. Зазвичай таке відбувається при згинанні виробів з нержавіючої сталі. Щоб захиститися від таких небажаних наслідків, потрібно правильно вибирати матеріал для виготовлення пробки, а також використовувати мастило і ретельно очищати поверхню.

Важливо: для змащення можна брати мильну антикорозійну емульсію або машинне масло. Змащувати краще весь елемент, зануривши його в ванну з розчином. Щоб змастити місце вигину, сильно віддалене від кінців заготовки, використовують Дорн з отворами, через які можна подавати мастило.

Ручні способи гнуття

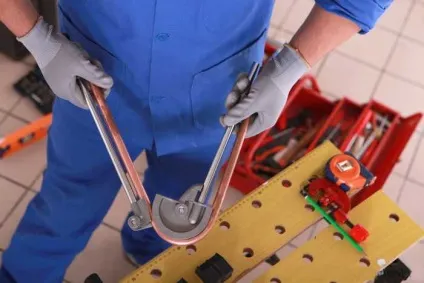

Щоб загнути заготовку в домашніх умовах, можна використовувати ручний трубогиб

Щоб загнути заготовку в домашніх умовах, можна використовувати ручний трубогиб. Найчастіше застосовують інструмент арбалетного типу, який згинає елемент, видавлюючи його в точці згинання.

Увага: при згинанні в домашніх умовах також потрібно намагатися уникнути небажаних наслідків цієї процедури.

Для того щоб запобігти зміні конфігурації перетину трубчастого елемента, використовують кошти, що дозволяють протидіяти деформацій зсередини. Зазвичай для цих цілей застосовують чистий просіяний через дрібне сито пісок. Процедура виконується в такій послідовності:

1. З одного боку заготовки вбивається заглушка, наприклад, дерев'яний Чопик.
2. У час, що залишився отвір насипається підготовлений пісок.
3. Цей отвір теж щільно закривається заглушкою.
4. Після цього труба гнеться навколо болванки відповідного розміру.
5. Після цього заглушки виймаються, пісок висипається.

Замість піску в якості обмежувача можна використовувати замерзлу воду, якщо процедура виконується взимку. В цьому випадку в закриту з одного боку порожнину заготовки наливається вода. Потім другий отвір теж не чути. Згинання навколо болванки виконують після замерзання води. Після вилучення заглушок лід сам розтане, і воду можна вилити з труби.

Важливо: для згинання в домашніх умовах підходять тільки труби з оцинковки діаметром не більше 4 см з товщиною стінок більше 3 мм. В іншому випадку краще застосовувати тільки професійні методи.

Також самостійно зігнути оцинковану трубу можна з використанням пружини. Для цього роблять наступне:

1. Спеціально виготовляють пружину з дроту діаметром 1-4 мм. При цьому вона повинна вільно поміщатися всередині трубчастого елемента.
2. До одного кінця пружини прив'язуємо дріт і фіксуємо її на краю заготовки, щоб потім можна було без проблем отримати пружину. Саме пружинне виріб поміщаємо в тому місці труби, де планується виконати вигин.
3. Гнём заготовку навколо сталевий болванки або за допомогою ручного трубогиба.
4. Тепер пружину можна витягувати.

Ця методика ідеально підходить для згинання профільних труб. Тільки врахуйте, що пружина повинна мати конфігурацію згинати елемента.

Ще один метод виконується з використанням пучка дроту. Кожна дріт окремо вставляється в заготовку так, щоб весь пучок щільно заповнював трубчастий елемент. Після згинання дріт таким же чином, окремо, витягується з порожнини труби.
