Як з’єднати телевізійний кабель зі штепселем

Складний Ви питання задали. Складений він тим що абсолютно не зрозуміло яке значення саме Ви вкладаєте в слово "штепсель". Мені довелося покопатися в тлумачних словниках, трактування слова "штепсель" і там різний.

Наприклад у Єфремової, штепсель це металевий стрижень, або вилка, а ось в "Малому енциклопедичному словнику" це вже розетка. Деякі словники взагалі стверджують що штепсель це пластмасова пробка.

Так що мали на увазі Ви?

Доведеться описувати і підключення ТВ розетки і приєднання ТВ кабелю до того самого стрижня.

З розеткою проблем взагалі немає. Вона практично ні чим не відрізняється від звичайної електричної.

Знімаємо кришку розетки, бачимо два болтика, під один болтик нам треба завести провід ТВ кабелю, під інший так званий "Екран" (в "народі" обплетення).

Готуємо ТВ кабель, зрізаємо (я звичайним шпалерним ножем це роблю) верхній захисний шар (він. Або білого, або чорного кольору). потім видаляємо фольгу, скручуємо обплетення ( "екран"). потім акуратно на кінці дроту, очищаємо мідну жилу.

Мідна жила під один болт, обплетення під інший, зверху кришка від розетки. Конструкції у ТВ розеток різні, але "вусики" які утримують її в стіні, є у всіх.

Що стосується кабелю і вилки, то там все ще простіше. Роз'єднуємо "металевий стрижень" на дві половинки. Потім беремо ТВ кабель і знімаємо верхній шар, приблизно сантиметра чотири по довжині.

Далі, обплетення з фольгою загортаємо назад, перед нами пластмасова жила, очищаємо її до мідного стрижня.

Тепер накручуємо штепсель на провід, ту частину яка з гайкою. Відрізаємо мідну жилу, так що б вона не виступала з другої частини штепселя.

З'єднуємо обидві частини штепселя.

модератор вибрав цю відповідь найкращим

Тоді все просто.

Сучасний варіант, якщо підключаємо телевізійний штекер з використання F - коннектора, то дивимося на цю картинку:

Треба придбати прямий або кутовий штекер і F - коннектор, коаксіальний, телевізійний кабель.

Обробляє кабель (дивіться картинку), акуратно надрезаем зовнішню ізоляцію (оболонку) кабелю на відстані 15 мм. від кінця дроту, знімаємо, не можна пошкоджувати оплетку (екран) дроти, потренуйтеся, якщо з першого разу не вийде.

Потім відгинаємо в зворотну сторону оплетку, і на 10 мм. від кінця дроту прорізаємо до мідної жили внутрішню ізоляцію і знімаємо її.

Накручуємо F - коннектор до моменту, коли внутрішня частина у гайки упреться у внутрішню ізоляцію, навіть трохи продавлюємо її, але щоб вона не виступала з отвору.

Від краю коннектора з відступом в 2 мм. відкушуємо кусачками зайву частину мідної жили.

Укручуємо в F - коннектор штекер прямий або кутовий.

У продажу є і розбірні антенні штекери, спогади про старі добрі часи, коли доводилося його паяти.

Тут на мою все зрозуміло, як обробити кабель і зібрати дану конструкцію, дивіться на картинку.

В даний час практично всі з'єднання телевізійного кабелю з TV пристроями і приладами здійснюється з використанням F -коннекторов і вкручувати в них перехідників.

Успіхів вам! Так прибуде з Вами вміння!

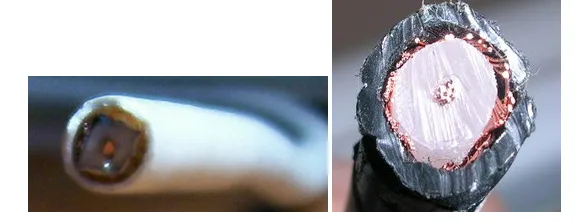

Телевізійний кабель складається з товстої центральної житлової, екрану і ізолятора.

Для роботи нам знадобляться плоскогубці, кусачки і ніж.

На першому етапі необхідно зняти верхню ізоляцію, на відстані 10-15 мм від краю. Використовуючи ніж, робимо надріз ізоляції, але намагаємося не пошкодити екран.

Тепер необхідно "загнути екран", для цього ми його акуратно підчіплюємо і загортаємо ось таким способом.

Наступним кроком видаляємо нижній екран, як в першому способі.

Тепер настала черга установки, накрутки коннектора. Беремо його з боку циліндра і накручуємо на підготовлений, зачищений кінець кабелю. Накручуємо до тих пір поки ізолятор не стане видно з боку 2-й гайки.
