Як з’єднати пластикову трубу з металевою поради фахівця
Там, де необхідно подібне з'єднання?
Необхідність в з'єднанні полімерних і металевих труб може виникнути як під час будівництва, так і при модернізації або ремонту вже існуючих трубопроводів. Розглянемо найтиповіші випадки, коли така стикування необхідна:
- В процесі будівництва нерідкі випадки неузгодженості дій різних підрядників, тому можливі випадки установки елементів комунікацій з різних матеріалів.
- У більшості випадків труби з пластика підключаються до металевих висновків обладнання.
- Під час часткової заміни аварійних комунікацій.
- При необхідності підключення трубопроводу до обладнання, яке має температуру, критичну для виробів з пластмас.
- Для прокладки ділянок магістралей, схильних до підвищеним тепловим і механічним навантаженням.
Всі ці випадки відрізняються між собою за цілою низкою факторів, тому і способи найбільш надійного з'єднання залежать від типу і призначення трубопроводу.
Різні види
У сучасному будівництві використовується декілька видів труб з пластмас. Це вироби з поліетилену, поліпропілену, металопластика, полівінілхлориду та їх похідних. Будь-який з них можна з'єднати з металевим елементом системи двома способами: за допомогою нарізного або фланцевого з'єднання.
Різьбове з'єднання
Такий тип стикування застосовується для труб середнього або малого діаметра (від ¼ ²до 1¾ ²) і здійснюється за допомогою спеціальних фітингових перехідників. З одного боку цих деталей знаходиться муфта потрібного розміру для приєднання пластикової труби, а з іншого - різьбова частина для стикування з металевим трубопроводом.
Герметичність з'єднань забезпечується як штатними ущільненнями фітингів, так і за рахунок герметизації з'єднань FUM-стрічкою або клоччям з нанесеною сантехнічної пастою.
Виробники фітингів враховують безліч варіантів підключень. Випускаються комплектуючі у вигляді куточків, трійників і т.д. При цьому вони розрізняються як за розмірами, так і за типом різьблення (внутрішня або зовнішня).
фланцеве з'єднання

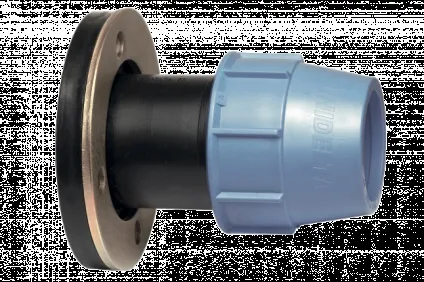

Для труб великого діаметру (від 2 "і більше) застосовують з'єднання за допомогою фланців. З боку пластикових труб використовуються фланці вільного типу з опорою на бурти. Середні і важкі труби з полімерів діаметром до 150мм і легкі пластикові труби діаметром до 300 мм вимагають кріплення з опорою на вільні бурти. При з'єднанні трубопроводів діаметром більше 200 мм або для збільшення міцності стику, труби з'єднують фланцями вільного типу з опорою на конусні або прямі бурти з переходом на конус.
Часто застосовують і клинові з'єднання з фігурними фланцями. Вони підходять для труб будь-якого діаметру.
До відповідної частини металевої труби приварюють фланець вільного типу. Між собою труби з'єднують за допомогою болтів, а герметичність стику забезпечує гумова або паронітові прокладка.
При низькому тиску в системі герметичність стику забезпечується спеціальними манжетами, гофрами або ущільнювачами. Наприклад, в такий спосіб виконується стикування каналізаційних труб з ПВХ до чавунних стояках.
Проведення монтажних робіт
При необхідності зістикувати пластикову трубу з металевою, спочатку визначають вид необхідного з'єднання (різьбове або фланцеве), а після підготовки матеріалів та інструментів приступають до монтажу.

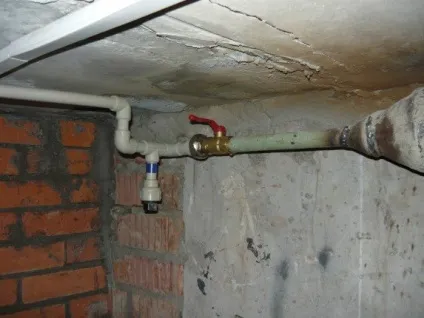

Технологія монтажу за допомогою фітингів

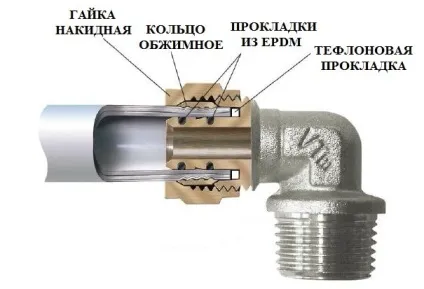

З'єднання поліпропіленових або металопластикових труб з металевими елементами водопровідних або опалювальних систем найпростіше виконати за допомогою фітингів. Ці вироби мають різьбову частину з одного боку, і муфту - з іншого. Фітинги можуть мати як зовнішню, так і внутрішню різьбу.
З'єднання виконують в такому порядку:
- Очищають різьбову частину металевої труби від бруду й старої фарби. При необхідності відрізають непотрібний фрагмент і нарізають різьбу. Для цього знімають фаску, край труби змазують машинним маслом або солідолом, і резьборезом з плашкою потрібного діаметра ріжуть нову різьбу.
- Різьбову частину змащують силіконом або сантехнічної пастою і намотують клоччя або ФУМ-стрічку. При цьому напрямок краю намотування має збігатися з ходом різьблення.
- Від руки накручують фітінг. Підтискати з'єднання ключем слід вкрай обережно - латунні деталі мають підвищену крихкість. Найкраще підтягувати з'єднання тільки при виникненні необхідності усунення протікання.
- У відповідну частину фітинга встановіть край металопластикової труби і затягніть. При використанні прес-фітинга, його кріплення виконують за допомогою прес-кліщів. Поліпропіленову трубу в відповідну частину фітинга вваривают за допомогою спеціального паяльника.
При необхідності монтажу роз'ємного з'єднання із застосуванням поліпропіленової труби, встановлюють фітінг «американка». Його конструкція складається з двох частин, що вільно обертаються одна відносно одної. При затягуванні різьблення відбувається стискання елементів «американки», а розташована між ними прокладка забезпечує необхідну герметичність.
Для підключення поліетиленової труби до металевої, на її край встановлюється спеціальна компресійна муфта ПНД. Міцне з'єднання з трубою забезпечує конусна внутрішня частина з кільцем ущільнювача, а стикування з металевими елементами трубопроводу забезпечує зовнішня чи внутрішня різьба на її корпусі. Якщо металева труба має відповідний діаметр, стикування може бути виконана двосторонньої муфтою ПНД без нарізного сполучення.
Фланцеве з'єднання труб
У разі якщо в металеву трубу уварений фланець, з'єднати елементи не становить труднощів. Спочатку на пластикову трубу встановлюється муфта з відповідним фланцем такого ж діаметру. Потім проводиться її затягування, після чого болтами стягуються обидва фланця. При цьому герметичність з'єднання забезпечується розташованої між ними прокладкою ущільнювача.
При з'єднанні фланцями вільного типу, роботу виконують за таким сценарієм:
- Максимально рівно відрізають край труби на місці стику.
- На трубу встановлюють фланець, а потім гумове ущільнення. Напуск фланця за зріз труби більш ніж 10мм не допускається, інакше досягти потрібної герметичності з'єднання не вдасться.
- Фланець зрушують на край, притискаючи до прокладання, і з'єднують з відповідною частиною.
- Встановлюють і затягують болти.
Болти фланцевого з'єднання слід затягувати рівномірно, з моментом, згідно з вказівками виробника.
В даний час проводяться комплекти фланцевих з'єднань з муфтами під пластикові труби будь-якого типу. При монтажі слід обов'язково дотримуватися вимог виробника і дотримуватися правил експлуатації, так як деякі з них не розраховані на високий тиск в системі.
Особливості деяких видів з'єднань
Займаючись будівництвом нових або ремонтом існуючих трубопроводів, доведеться зіткнутися з необхідністю приєднання пластикових труб не тільки до сталевих, але і до чавунних або мідним елементів комунікацій.
Каналізаційні труби
З'єднати пластикову каналізаційну трубу з чавунною нескладно. Так як тиск в системі каналізації невелике, то для стикування досить ущільнювачів, манжет і гофрованих перехідників. У торговельній мережі можна знайти вироби потрібного розміру і конфігурації.
При установці пластикової труби в чавунну, ніколи не використовуйте для ущільнення зачеканення або цементний розчин. Внаслідок різниці коефіцієнтів лінійного теплового розширення з'єднання втратить герметичність після першого ж циклу «нагрів-охолодження».
Необхідну ущільнення можна вирізати з будь-якого відповідного шматка гуми, важливо тільки не перестаратися при установці - пластик може тріснути.
Опалення або водопровід
Високий тиск в системі опалення або водопостачання вимагає надійного, герметичного з'єднання. І вибір тут тільки між двома варіантами - фітінг або фланець. У побуті найчастіше використовуються труби невеликого діаметру, тому простіше використовувати саме фітингових з'єднання. Швидше за все, доведеться мати справу зі сталевими трубами, але якщо вам потрібно екзотичне з'єднання пластика з міддю, знайте - такі фітинги також випускаються окремими компаніями. Монтаж цих деталей практично не відрізняється від роботи з поліпропіленовими трубами. Єдина відмінність - муфта фитинга виконана з міді, відповідно і пайка проводиться мідним припоєм і пальником.
Водопостачання заміського ділянки
При будівництві водопроводу на дачі потрібно підключати поліетиленову трубу до насоса в свердловині або селищної магістралі. У таких випадках вирішити проблему допоможуть компресійні ПНД-муфти. Вони забезпечують надійне різьбове з'єднання і витримують тиск до 16 атмосфер.
Встановлюючи муфту ПНД, прослідкуйте, щоб труба не мала гострих країв, які можуть пошкодити ущільнювальний елемент.
Спеціалізовані магазини пропонують безліч варіантів вирішення проблеми стикування металевих і пластикових труб. Вдале виконання залежить від правильного вибору і вміння працювати з матеріалами і інструментами, тому в процесі монтажу дотримуйтесь правил і рекомендацій досвідчених сантехніків, виконуйте роботу якісно і акуратно. Тільки в цьому випадку експлуатація водопроводу або опалювальної системи не принесе вам розчарувань у вигляді аварій і протікання, а результат роботи додасть впевненості у власних силах.
