Як встановити процесор lga115x в роз’єм

Ідентифікатор статті: 000005762

Ці інструкції призначені для установки процесорів в штучної упаковці в роз'єми LGA1150 / LGA1155 / LGA1156, а також теплоотводов вентиляторів. Майте на увазі, що ці процесори несумісні з іншими роз'ємами через відмінності їх електричних, механічних та інших важливих характеристик.

Відвідайте Центр установки процесорів Intel® для отримання додаткової інформації про інтеграцію процесорів для настільних ПК.

Перед використанням цих інструкцій передбачається, що процесор в штучної упаковці і тепловідвід вентилятора є новими, і теплопровідні матеріал завдано на нижню частину тепловідведення на заводі виробника.

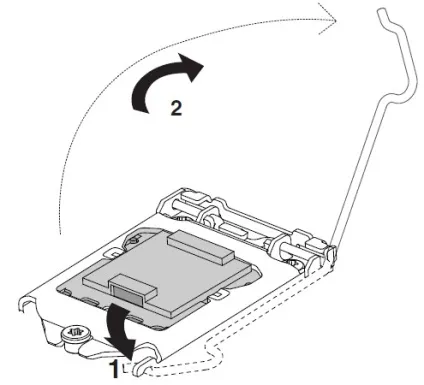

Натисніть на важіль, щоб вивести його з зачеплення (1), і підійміть його (2).

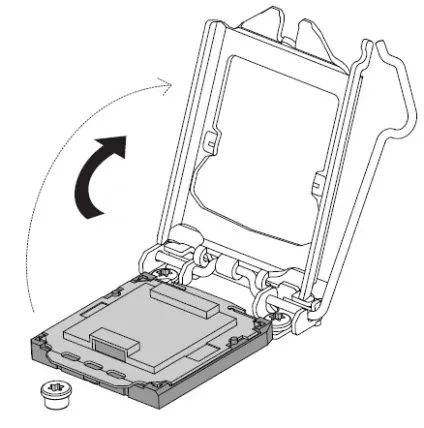

Відкрийте фіксуючу кришку.

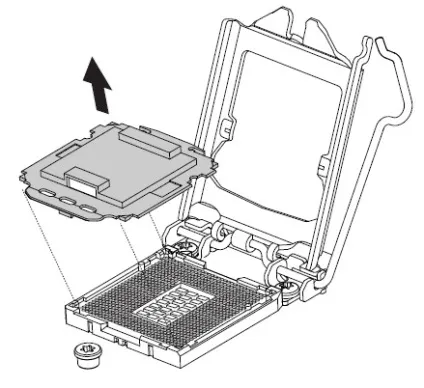

Видаліть пластикову захисну кришку. Не викидайте захисну кришку. При видаленні процесора завжди замінюйте кришку роз'єму.

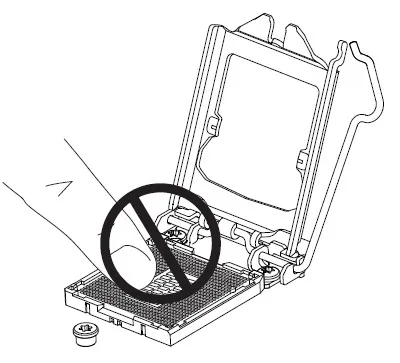

Не торкайтеся контактів роз'єму або нижній частині процесора.

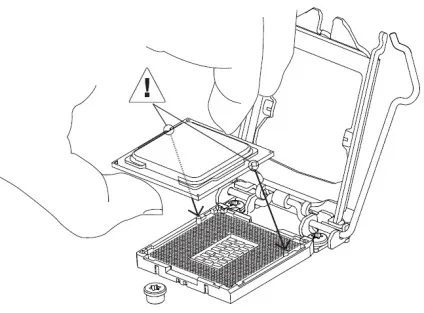

Утримуйте процесор великим і вказівним пальцями. Переконайтеся, що мітки на роз'ємі суміщені з мітками процесора. Опустіть процесор строго в роз'єм. Акуратно опустіть процесор переконайтеся, що він правильно встановлений в роз'ємі.

З невеликим зусиллям кришку. Натисніть на кришку, закрийте її і закріпіть важіль.

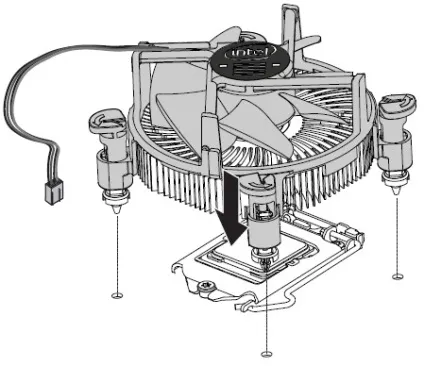

Після установки системної платою в корпусі помістіть тепловідвід вентилятора на системну плату, поєднавши кріплення з отворами. Правильно вставте кріплення з отворами, щоб не пошкодити їх з нижньої сторони. Крім того, постарайтеся не пошкодити шар теплопроводящей матеріалу, нанесений на нижню строну тепловідведення вентилятора.

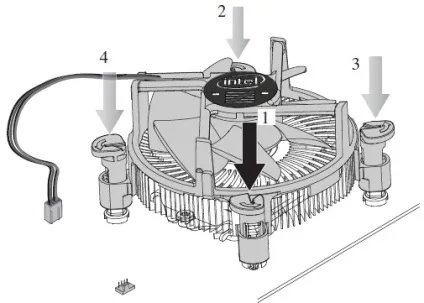

Натисніть вниз на верхню частину кожного кріплення і поверніть, як показано, утримуючи тепловідвід з вентилятором на місці. Ви повинні почути "клацання" після натискання на кожне кріплення. Акуратно потягніть вгору кожне кріплення, щоб переконатися в їх надійної фіксації. Неправильна фіксація може привести до недостатнього контакту між теплоотводом і процесором, і ненадійною експлуатації процесора.

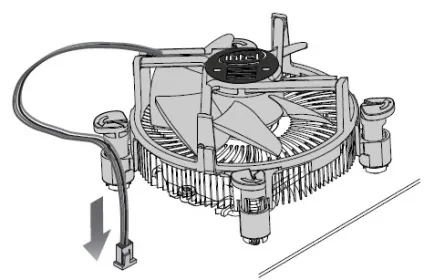

Підключіть 4-контактний роз'єм кабелю вентилятора процесора до 4-контактного роз'єму на системній платі. (4-контактний роз'єм кабелю вентилятора процесора може бути підключений до 3-контактного роз'єму вентилятора процесора, якщо 4-контактний роз'єм недоступний.)
