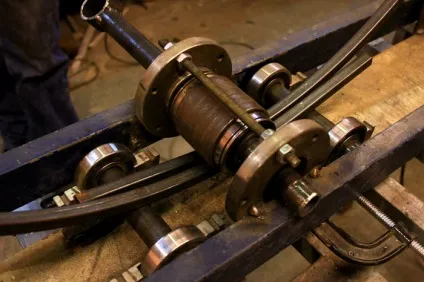

Як виготовити трубогиб для профільної труби своїми руками

Самостійно виготовлений прилад допоможе надати виробу будь-яку форму

Як влаштований трубогиб

Металопрокат, зігнутий під певним кутом, необхідний в багатьох конструкціях. В тому числі:

інженерні комунікації в житлових будинках: водопровід, каналізація, вентиляція;
огорожі по периметру ділянки;
меблі домашня і садові;
теплиці;

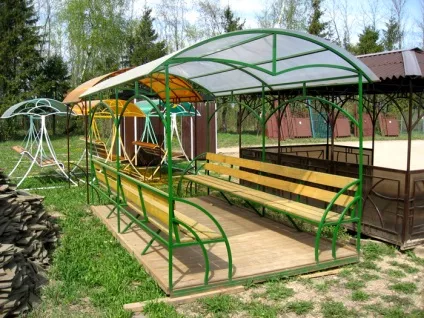

альтанки і навіси.

Складні металеві конструкції вимагають використання сгонов або трубогиба

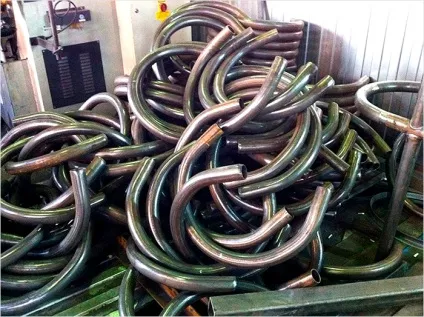

Зігнути можна будь металопрокат, головне - використовувати правильний інструмент для цієї мети. Надавати необхідну форму можна не тільки сталевих конструкцій, згинання піддаються металопластик, мідь, алюміній.

Корисна інформація! Для підбору трубогиба потрібно враховувати не тільки перетин вироби, а й його профіль. Прості круглі труби піддаються згинанню набагато легше профільних. Останні при неправильному підході можу значно деформуватися або навіть зламатися.

Вважається, що профільний матеріал важче піддається згинанню

Гідравлічні пристрої швидко і якісно зігнутий будь-які металеві деталі.

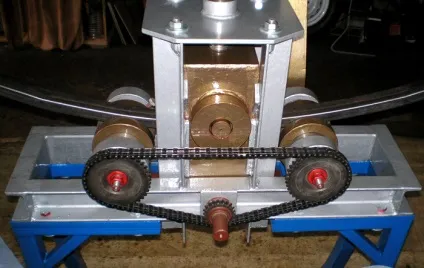

Звичайний, фронтальний трубогиб складається з наступних елементів:

трьох металевих валів;
ланцюга приводу;
обертається осі;
поворотного механізму;
рами з металевого профілю.

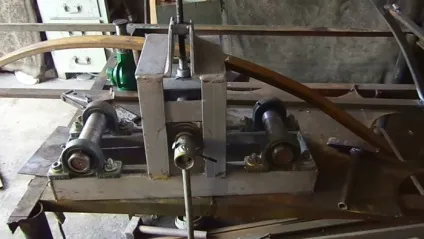

Схема ручного пристрою

Іноді вали роблять з дерева або пластика, але варто взяти до уваги, що подібні ролики впораються ні з будь-якої трубою. Якщо не розрахувати опір матеріалу, вали можуть просто зруйнуватися.

Як працює прилад для згинання профілю

Перш, ніж взаться за виготовлення саморобного трубогиба для круглої труби або профілю, потрібно зрозуміти принцип дії приладу. Дія механізму засновано на прокатці або вальцювання. Цей принцип допомагає виключити ризик випадково деформації і перелому матеріалу. Для додання металу потрібної форми, його вставляють між валами і провертають ручку приладу. В результаті повинен вийти заданий вигин.

Змінюючи валики, можна домогтися різного вигину

Трубогиб своїми руками для профільної труби: види приладів

Прилади розрізняються за призначенням. Є пристосування для формування поворотів на сталевих, металопластикових, мідних, алюмінієвих виробах.

Пристосування бувають переносними або стаціонарними. Переносні моделі зручні тим, що їх можна встановити безпосередньо в приміщенні, де відбувається монтаж комунікацій. Стаціонарні верстати застосовують у виробництві.

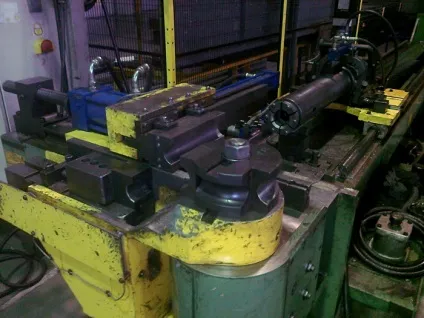

Стаціонарний промисловий трубогиб

Зверніть увагу! Неправильне використання верстата може привести до зміни внутрішнього діаметра труб, сминанию поверхні і зміни товщини стінок.

ручний трубогиб

М'які матеріали, металопластик і мідь, легко згинаються ручним пристроєм. Його конструкція досить примітивна. Сам згинач не займає багато місця і легко поміститься в невеликій майстерні. Крім, власне, самих труб, на ньому можна зігнути арматуру або металопрокат.

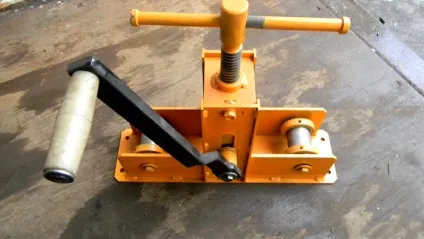

Простий ручний прилад для згинання

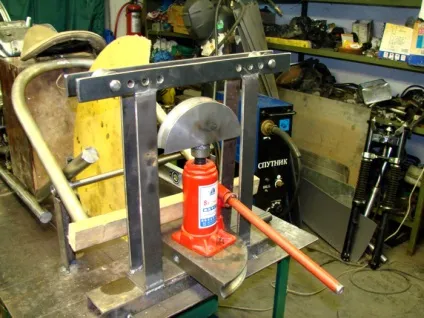

гідравлічний прилад

Це пристрій здатний надати потрібну форму матеріалу з діаметрів до чотирьох дюймів. Профільний матеріал за допомогою гідравліки може робити мудрі вигини, повторюючи рельєф стіни.

Виготовлення трубогиба своїми руками для профільної труби: креслення і схеми

Найпростіший пристрій складається з рамки, планок, двох упорів. Якщо потрібно, до нього можна додати гідравлічну систему. У складних конструкціях використовується силовий нагнітач і додаткові важелі.

Приклад схеми трубогибов для профільної труби своїми руками:

Корисна інформація! Металеві частини конструкції потрібно ретельно змащувати для захисту від іржі. Можна передбачити навіть спеціальний відсік для автоматичної подачі мастила.

Модель №1 - прокатна

Металеву основу потрібно закріпити на рівній твердій поверхні і по торцях висвердлити отвори.
На сталевих прямокутних пластинах потрібно також виконати свердління для закріплення ковзанок.
Закріпити пластини на основі гайками і болтами.
У пази встановити ролики потрібного розміру і міцно їх зафіксувати.
У центрі підстави приварити стійки для центрального вала і закріпити його шпилькою з гайкою.
Один вал забезпечити руків'ям для повороту.

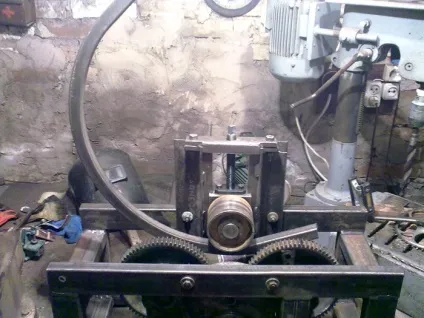

Результат: Повинна вийти конструкція, як на фото. Можна не використовувати основу металу, а закріпити плаcтіни безпосередньо до основи.

Ще один трубогиб для профільної труби своїми руками більш простої конструкції впорається з виробами перетином в два з половиною сантиметри.

Необхідно виготовити шаблон пристрою на папері.
З обрізків пиломатеріалів зібрати пристрій за шаблоном, скріплюючи деталі саморізами.
Прикрутити отриманий модуль до стіни. З одного боку модуля прикрутити брус для упору.

Порада! Прикручуючи деталі, потрібно орієнтуватися на діаметр труби. Вона повинна легко вставлятися і фіксуватися.

Результат на фото:

Цей варіант виконаного своїми руками трубогиба для профільної труби ще простіше:

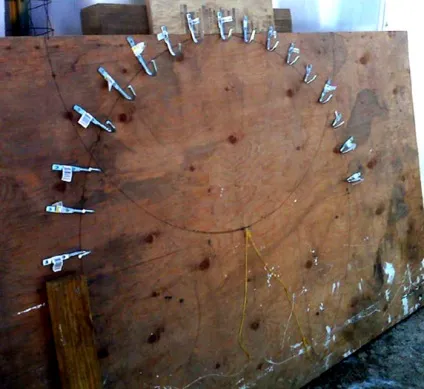

Лист фанери прикручується до стіни, не ньому зображується потрібний вигин.
По лінії закріплюються за допомогою гвинтів металеві крюки. До кожного гака потрібно приробити пластинки з металу, вони будуть додатково фіксувати згинається матеріал.
Потрібно передбачити упор для кінця труби.

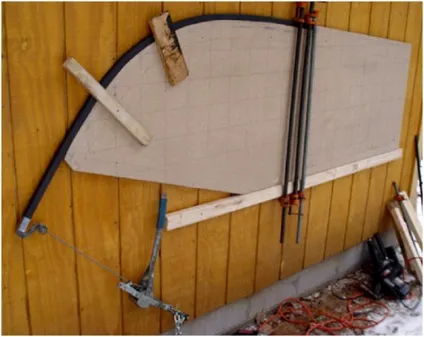

Порада! Якщо вручну не вистачає сил виконати потрібний вигин, можна використовувати лебідку.

Трубогиб із фанери

застосування гідравліки

Для гідравлічного пристрою будуть потрібні:

ролики - 2 штуки;
гідравлічний домкрат;
башмак;
швелер;
сталеві пластини.

Домкрат фіксують на верстаті. Він буде штовхати трубу в щільній захоплюючі ролики. Якщо підготувати ролики різного діаметру, можна працювати з виробами будь-якого розміру.

Подібний пристрій не вимагає додатковий витрат, а домкрат є у кожного автомобіліста

Більш докладно про самостійне виготовлення гідравлічного трубогиба можна прочитати на сторінках відомого онлайн-журналу HomeMyHome.ru. Крім цього, там Ви знайдете безліч корисної інформації про будівництво та ремонт вашого будинку.

робимо висновки

Цілком реально виконати нескладний пристрій для згинання металопрокату своїми руками. Якщо необхідно виготовити складну по конфігурації металеву конструкцію, краще скористатися прокатним методом. Для пари-трійки простих вигинів підійде пристосування з використанням гаків.
