Як вибрати правильний комутатор для вашої локальної мережі

Планування і створення мережевої інфраструктури не просте завдання, оскільки необхідно прийняти до уваги багато чинників. На практиці більшість організацій не планують модернізацію локальної мережі, щоб підготуватися до майбутніх навантажень, нових додатків і сервісів. Але в той день, коли ви захочете розгорнути в мережі, наприклад, голосовий сервіс, то вимоги з мережевого обладнання можуть виявитися вище ніж можливості обладнання.

Щоб вибрати правильне рішення і підготуватися до майбутнім завданням, буде потрібно не тільки подумати про QoS, навколо якого зазвичай багато дискусій, але розглянути інші важливі параметри.

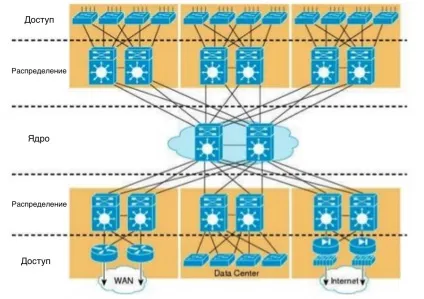

Чудовим прикладом, який ілюструє, то що ми прогоаорілі вище є Cisco Campus Network for High Availability Design Gide. На схемі нижче видно і АПЛІНК для забезпечення відмовостійкості і прийнятні точки відмови.

Звичайно ж, можливо побудувати мережа не на Cisco, а на будь-якому іншому обладнанні, але у Cisco є безліч різних зручних інструментів, які суттєво спрощують роботу з мережею і від яких важко відмовитися. Наприклад, один з найбільш корисних інструментів це Cisco Discovery Protocol, який дозволяє бачити якісь інші CDP пристрою і де підключені в мережі. Я використовую цю можливість постійно при роботі з мережею щоб визначити місцезнаходження пристроїв в мережі.

Підводячи підсумки по тим основним параметрам, які для нас важливі в мережевих комутаторах, ми можемо поглянути на основні лінійки комутаторів Cisco, які застосовуються в малому і великому бізнесі.

Серія Cisco Catalyst 2960 - дуже різноманітна, універсальна і найбільш популярна серія комутаторів. Все Комутатори цієї серії (крім лінійки 2960-XR) - Layer 2, тобто не мають функцій маршрутизації. Прекрасна серія 24 портових моделей зі швидкістю портів 10/100 і підтримкою POE мають гігабітні АПЛІНК і можливість стекирования до 8 комутаторів. Встановивши трансивери в нижній і верхній з групи стекові комутаторів, можливо підключити їх оптичним кабелем до ядра мережі і тим самим домогтися високої відмовостійкості.

Cisco 3750 - схожі на 3650, за винятком одного суттєвої різниці. Серія 3750 має два StackWise роз'єму на задній частині комутатора, що дозволяє об'єднувати до 9 комутаторів в складі єдиного комутаційного блоку на швидкості 32Гбіт / сек. Такий кластер управляється як один великий комутатор, а аплинк порти на різних комутаторах можуть бути об'єднані в EtherChannel для досягнення їх більшої продуктивності. Якщо ви хочете зібрати недороге ядро ​​мережі, то невеликий кластер з комутаторів серії 3750 буде відмінним рішенням. Але потрібно пам'ятати, що пропускна здатність в 32 Гбіт / сек може бути обмеженням і не дозволить повноцінно працювати більше ніж з 20 серверами в мережі.

Cisco 4500 - серія модульних комутаторів, розроблених для застосування на рівні доступу. Внутрішня структура оптимізована для підключення великої кількості користувачів і потужних АПЛІНК. Шасі комутаторів випускаються в 4х варіантах: на 4 слота - 4503-E, на 6 слотів - 4506-E, на 7 слотів - 4507R + E і 10 слотів - 4510R + E. При цьому можливо домогтися отказоустойчівасті Supervisor для 7 і 10 слотових шасі. Найближчим часом Cisco обіцяли wireless конвергенцію (20G wireless). Відмітна особливість - висока масштабіруемоть до 384 портів 10/100/1000 Мбіт / с PoE / PoE + / UPoE, до 96 портів SFP + і до 192 портів SFP.

Серія Cisco 3560E - версія E комутаторів 3560 позначає, що вони вони мають гігабітні порти для підключення комп'ютерів і 10G порти АПЛІНК. У них так само можуть бути встановлені два джерела живлення, що дозволить забезпечити харчуванням все 48 портів при найвищому рівні споживання з боку абонентських пристроїв.

Серія Cisco Catalyst 6500 - прекрасний модульний комутатор для задач організації ядра мережі та підключення серверів. Комутатор має три бекплейна, тому має сенс звернути увагу на швидкість роботи супервайзера і лез, перш ніж прийняти рішення.

У шасі комутатора можливо встановити як CEF256, що працюють на швидкості 8Гбіт / сек або CEF720, швидкість яких вже 20Гбіт / сек.

• Комутатор Cisco Catalyst 6500 може бути поставлений з опцією Distributed routing або dCEF. Зазвичай в ній немає необхідності, за винятком застосування комутатора в особливо навантажених і складних мережах.
• Найбільш оптимальний і надійний метод установки 6500 - використання одного шасі 6509 з двома джерелами живлення, redundant supervisor engines, двома гігабітними платами 6748 для підключення серверів і двома платами 6748 для підключення комутаторів рівня доступу через оптичні АПЛІНК.
• Cisco 6509 не має обмежень по установки лез (плат) - будь-яка плата може бути встановлена ​​в будь-який слот. Шасі 6913 має більше слотів, але тільки нижні чотири можуть бути використані для установки плат формату CEF720, а верхні сім для установки плат CEF256 або старіших.
• Найчастіше вважають за краще використовувати шасі 6500 тільки як комутатор, виносячи функції маршрутизації, брандмауера, wifi контролера і інші функції на окремі пристрої. Але дана платформа дозволяє розгортати такі модулі як ACE, IPS або файрвол на своїй базі, якщо це потрібно для вирішення певної технічної задачі.

Кілька прикладів правильного дизайну мережі:

Варіанти неоптимального застосування, які ми бачили:

1. Використання одного Cisco Catalyst 3750 в якості комутатора доступу. Це не оптимально, оскільки основна перевага 3750 полягає в системі StackWise, і якщо комутатор тільки один або вам не потрібно стекирование, то потрібно вибирати іншу серію.
2. Додавання опції dCEF в комутатори 6500, в той час як функції роутінга практично не використовуються. Або навпаки, використання 6500 в якості маршрутизатора, тоді як його пікова продуктивність ніколи не буде досягнута при включенні і використанні всіх функцій маршрутизації на супервізора.
3. Помилки в проектуванні, коли фактична споживана електрична потужність менше розрахункової. Зазвичай це відбувається через використання недостатньо потужних блоків живлення або підключення занадто великої кількості PoE пристроїв.

Одне з дуже корисних пристроїв для збільшення надійність підсистеми комутації - це резервні блоки живлення. Пристрої або еллементи з рухомими механічними частинами ламаються частіше, таким чином, одна з найбільш часто відмовляють деталей в комутаторах це блоки живлення і їх вентилятори охолодження.

Практично будь-який комутатор Cisco і більшість моделей маршрутизаторів мають роз'єм DC для підключення підключення постійного струму. Використовуйте його в якості резервного джерела живлення.

Так Cisco RPS675 може використовуватися як резервне джерело живлення для багатьох моделей устаткування Cisco. Він має два блоки живлення і може забезпечити електроживленням до шести різних пристроїв через порти DC, тим самим забезпечить їх роботу навіть у разі відключення основної електроживлення мережі. Але будьте уважні при виборі і замовленні живильних кабелів. Є комплект, призначений для комутаторів E серій і другий комплект для всіх інших пристроїв.

Комплексно вирішуючи завдання з проектування та оновленню мережі, доводиться враховувати безліч чинників, і різниця між хорошим рішенням і поганим, як правило з'ясовується при уважному розгляді деталей. При розумному підході, навряд чи хтось захоче отримати дешеве рішення, яке буде здатне вирішити завдання компанії в наступні кілька років і потребують додаткового вкладення грошей в оновлення або заміну. З іншого боку, ніхто не хоче переплачувати за зайве дороге і громіздке рішення.

Тому найкращий спосіб проектувати свою мережу спільно з партнером виробника, який регулярно продає і впроваджує подібні системи. Грамотний партнер завжди має найбільш повною та актуальною інформацією по продуктам, має багатий опиі впровадження і зможе порекомендувати краще рішення для потреб і завдань замовника. Думаю, що партнер, який продав обладнання, часто може рекомендувати краще рішення ніж інженери виробника, оскільки він несе відповідальність за загальну працездатність рішення перед замовником.
