Як вибрати диференційний автомат особливості

Перед тим, як почати обговорення безпосередньо вибору диференціального автомата, хотілося б пояснити, чому ця тема настільки важлива. Отже, чому варто вибрати саме такий автомат? Природно, головною перевагою є захист від надструмів і струмів витоку. Такий пристрій захищає людину від впливу електричного струму. У даній статті ми і розглянемо питання: як вибрати диференційний автомат правильно.

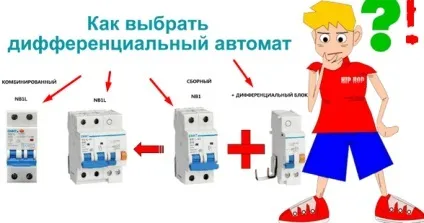

Що таке диференційний автомат

Якщо все це сказати простіше, то в одному пристрої зібрані всі необхідні захисту від струму. Важливою перевагою такого автомата є його габарити. Поєднання декількох функцій в одному пристрої дає можливість компактного розміщення та легкого монтажу пристрою в розподільній дошці. Загалом, диференційний автомат обходиться дорожче, ніж прилади для захисту від відключень. Але бувають нечасті випадки, коли такий автомат ще й економить кошти.

Які ж відмінності диференціального автомата і приладу захисту від відключень, адже навіть візуально їх складно відрізнити? Все дуже просто, прилад захисту від відключень встановлюється для захисту від впливу електричним струмом, а диференційний автомат служить захистом для мережі від замикань і перевантаження. Щоб доповнити свої знання прочитайте: вибір диференціального автомата по полюсах.

Переваги диференціального автомата ясні, тепер розглянемо, який диференційний автомат краще.

Схема підключення диференціального автомата

Як вибрати диференційний автомат по фазності

Всі апарати для захисту вибирають з упором на фазность мережі. Якщо диференціальні автомати трифазні, то вони мають полюс нульового провідника і три для приєднання фаз. Такий діфавтомат має чималими розмірами і для нього необхідно 6-7 модулів. Бувають розробки, в яких для диференціальних автоматів необхідно 2-4 модуля. Хоча варто відзначити, що диференційний автомат займає на порядок менше простору, на відміну від інших автоматів.

Як вибрати диференційний автомат по номінальній напрузі

Тут все гранично ясно. Якщо у автомата одна фаза - 220 Вольт, три - 380 Вольт. Безсумнівно, в цьому питанні потрібно бути уважним, адже всякі випадки бувають.

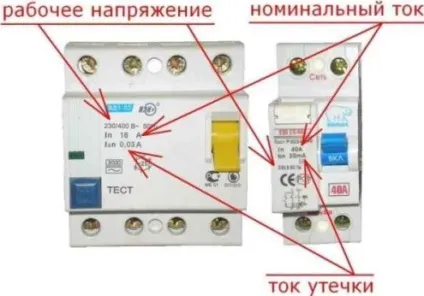

Номінал дифавтомати і параметри расцепителей

Диференціальний автомат також є автоматичним вимикачем. Такий параметр відображається за допомогою великої латинської літери. Вона вказується перед числом, яке позначає номінал струмового навантаження. У побуті переважно віддають пристроїв з параметром С.

Найпоширенішим диференціальним автоматом для побутової мережі (розетки) є автомати, у яких позначення С16, набагато рідше використовуються С25. У висвітленні - С6 або С10. Також існують автомати з параметром В. В квартирних вимикачах і загальнобудинкових застосовують пристрої з характеристиками: С50, С63, С80, С100.

наскрізний струм

Параметр приладу захисту від відключень, який є в диференціальному автоматі. Позначають такий струм за допомогою символу Δ і числа, яке вказує струм витоку в міліампер (mA). З метою захисту мереж для освітлення часто застосовують автомати, у яких номінал від 10 до 30 міліампер. Для групових мереж використовують захист з номіналом 30 міліампер, а одиночних - 10 міліампер. Захист, номіналом від 100 до 300 міліампер, використовується для вступних диференціальних автоматів.

Як вибрати диференційний автомат по класу і типу

Є два види струмів витоку - АС і А. Перший реагує тільки на витоку синусоїдального струму, другий - постійного. Наприклад, для живлення побутової техніки та електроніки найкраще використовувати прилади захисту від відключень з типом А, адже АС, швидше за все, принесе мало користі.

Присутність реле напруги

В ідеалі робочим повинен бути як нульовий робочий провідник, так і фазний. У гіршому варіанті допускається пошкодження фази, але ніяк не «нуля». Якщо не працює нульовий провідник, захист функціонувати не буде через відсутність електричного живлення.

Для уникнення подібних ситуація більшість автоматів йдуть з реле напруги - він і є захистом від пошкодження «нуля». Контакти такого реле необхідні для розмикання.

Якщо ж такий блок не входить в автомат, краще його встановити, щоб контролювати ситуацію.

Як вибрати диференційний по виробнику

Вибір диференціального автомата - це якраз той випадок, коли заощаджувати і купувати дешеві і невідомі пристрої не варто. Почастішали ситуації, коли почали з'являтися підробки, зовсім не виконують свої основні функції, але і при візуальному огляді, не мали всіх необхідних компонентів.

Цей прилад відповідає за повну безпеку і працездатність електричної мережі. Отже, такий прилад просто не може бути сумнівної якості. Тому, краще придбати вже перевірений автомат у перевіреного виробника, а не «вестися» на низьку вартість.

Вибір диференціального автомата особливості

Все диференціальні автомати оснащені тестової кнопкою для перевірки його працездатності. Не варто нехтувати безпекою і провести тестову перевірку витоку струму. Перед тим, як встановлювати автомат, потрібно розуміти, які можливості він володіє. Також необхідно підрахувати загальну кількість споживачів, які живляться від мережі. Така ясність буде корисною при виборі дифавтомати і допоможе уникнути відгуку пристрою внаслідок надмірної перевантаження мережі.

Також не варто підключати диференціальні автомати абсолютно в усі мережі. В основному їх ставлять на розетки і лінії з кабелів. Дуже часто діфзащітой не оснащуються електричні плити або лінії для освітлення.

Також відповідально варто підійти не тільки до вибору диференціального автомата, а й до його встановлення - адже при неякісної установці захист може не спрацювати, і людина потрапить під вплив електричного струму.
