Одним інструментом для оформлення в Автокаде служать таблиці. Ми розберемо їх властивості та як створювати таблиці в Autocadе. Крім подивимося більш витончений спосіб, а саме - як вставити таблицю з програми Excel.
Для початку необхідно розібрати структуру самої таблиці і для цього переходимо у вкладку Анотації. Тут нам потрібна панель Таблиці. Натисніть на стилі таблиці в цій вкладки, як показано на малюнку нижче.
І перед Вами з'явиться вікно Стилі таблиць, в якій або редагуєте існуючі стилі, або створюєте новий на основі наявних. Я довго мудрувати не буду і натисну на редагування стандартного стилю Standart.

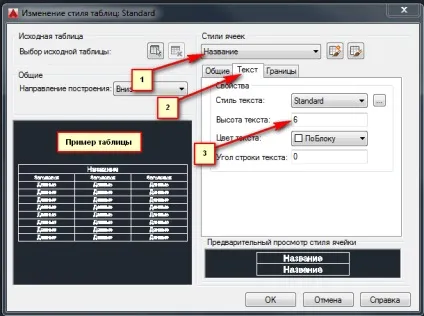

Перед нами вікно Зміна стилю: назва стилю. У лівій частині відображений приклад даного стилю. При будь-якій зміні Ви відразу побачите як таблиця буде виглядати, що дуже зручно. Таблиця складається з 3 частин:
У правій частині вікна (стилі осередків) ми за допомогою списку можемо редагувати їх. Наприклад, давайте змінимо розмір шрифту у назви таблиці. Для це вибираємо зі списку назву і у вкладці Текст змінюємо розмір.
Якщо у Вас вже є таблиця на кресленні і Ви хочете робити зміни на її основі, то клацніть на кнопку Вибір вихідної таблиці. Зовнішній вигляд налаштували.
Як створити таблицю в Автокад
Тепер залишилося найпростіше - це створити таблицю на основі наших налаштувань. Переходимо у вкладку Головна і нам необхідна вкладка анотація. Вибираємо команду Таблиці та з'явиться вікно Вставка таблиці.
- Вибираємо наш стиль, який редагували
- і вказуємо скільки нам рядків і стовпців необхідно. Якщо помилилися з кількістю - не біда! Завжди зможете і додати і видалити зайве.
Заповнюємо таблицю даними і все готово.
Таблиця Excel в Autocad
Думаю всі працювали з програмою Exel і звикли робити таблиці саме там. Найприємніше, що можна вставити таблицю прямо в автокад. Для цього відкрийте таблицю в Excel і виділіть той фрагмент, який будете вставляти. Натискаємо Ctrl + C і переходимо в AutoCAD. Ctrl + V)) ось і все!
