Як усунути витік фреону в запінені частини
Заміна випарника, що плаче в холодильнику «Атлант», «Норд». Холодильник «Атлант», «Норд» перестав холодити. Заправка фреоном, чистка системи із заміною капілярної трубки і способи усунення витоку фреону (холодоагент) в двокамерному холодильнику «Атлант», «Норд»

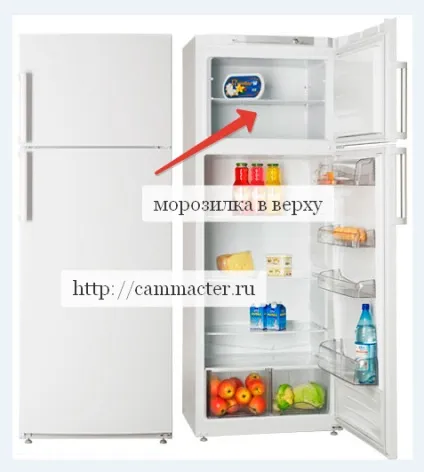

Тепер давайте розберемося в тому, які холодильники підлягають ремонту, а які можна відразу везти в пункт прийому металу. Бренди «Атлант», «Норд» не стали винаходити велосипед, тому випускають двокамерні холодильники з плаче системою охолодження, але з різним розташуванням морозильних камер, тобто морозилка знаходиться або вгорі, або внизу. Так ось, агрегати з верхнім розташуванням морозильної камери вважаються одноразовими, і такий ремонт, як перезаправка системи охолодження, навряд чи допоможе, а якщо щось і вийде, то це буде на нетривалий термін. До слова сказати, в 90-х роках випускалися 2-х камерні холодильники "Мінськ" і "Донбас" (нинішні "Атлант" і "Норд"). Ось ці холодильники можна і потрібно ремонтувати, в цих холодильниках система охолодження зроблена так, що її можна витягнути з корпусу, потім знайти витік фреону і надалі запаяти, а в сучасних «Атлант» і «Норд», можливість знайти витік досить обмежена з причини того, що вся система охолодження з одного боку запінили, а з іншого боку приклеєна до пластмасі.
Якщо в двокамерному холодильнику з верхнім розташуванням морозильної камери витік фреону знаходиться в запінені частини холодильника, то, не замислюючись, везіть його в металобрухт
Якщо в двокамерному холодильнику з нижнім розташуванням морозильної камери витік фреону знаходиться в запінені частини холодильника, то дуже уважно дочитувати цю статтю до кінця
Все, нюанси розглянули, тепер звернемо увагу на двокамерний холодильник «Атлант» з нижнім розташуванням морозильної камери. Я не буду детально описувати весь процес ремонту таких холодильних установок, думаю, простому обивателю це ні до чого, а майстри і без мене знають, як це робиться. Моя мета розповісти, що вас чекає, якщо ви зіткнулися з таким ремонтом.
Для початку давайте розберемося, в яких випадках потрібно перезаправка холодильника
1) Холодильник перестав морозити
2) В холодильній камері зник холод, а морозильна морозить як божевільна
3) Холодильник перестав відключатися, хоча температура в холодильній камері на дотик нормальна
4) Здуття пластика на задній стінці холодильної камери (не плутати з морозильною камерою)
5) Сильне намерзання льоду в холодильній камері (не плутати з морозильною камерою)
6) Ознаки, які дозволяють визначити витік фреону вже при візуальному огляді (масло на трубках)
І так визначилися, що десь йде витік холодоагенту. Як я написав вище, в переважній більшості випадків недостатньо просто закачати фреон в холодильник, якщо фреон вийшов з системи, то необхідно визначити і усунути місце витоку холодоагенту, а інакше заправка буде лише тимчасовим порятунком.
В системі, де морозилка знаходиться внизу, існує можливість перевірки витоку в морозильній камері, тобто морозилку можна витягти з корпуса і перевірити.
Так, морозилка перевірена - витоку немає, що далі. Далі перевіряємо трубку оттайкі. Іноді трубка, яка проходить між дверима холодильника і по його корпусу, прогниває, щоб вам було зрозуміло, це та штучка, завдяки якій стінки корпусу холодильника, до яких прилягає гумка дверей, стають теплими.
Все, оттайкой перевірили - витоку немає. Залишається плаче випарник (плаче дошка) в холодильній камері (не плутати з морозильною камерою). Це та чортівня, завдяки якій у вашій холодильній камері з'являється холод, коштує вона за пластмасою, там, де по стінці стікає вода.
Ось тепер ми впритул підійшли до нашої проблеми, а саме, до усунення витоку в запінені частини холодильного шафи - що робити? Деякі майстри вирізають пінопласт з задньої частини холодильника з метою знайти витік фреону і її усунути, та іноді це виходить - але. Що далі? А далі вас чекає наступне. Не факт, що пайка буде якісною, адже пайка алюмінію досить примхлива штука, тут як в рулетці 50/50. Ще нюанс, якщо ремонтувати плаче випарник, то його треба витягати, тобто віддирати від пластмаси, а потім його треба поставити на місце, а ось тут і криється ще одна підлість. Приклеїти цю дошку до пластмаси, щоб було, як на заводі, практично неможливо, і навіть якщо у вас це вийде, я вас запевняю, це буде ненадовго, а якщо плаче випарник нещільно прилягає до пластмаси, то жити він буде недовго, через якийсь той час він просто згниє. Отже, сподіваюся, ви зрозуміли, що ремонт плаче дошки краще не робити.
Тепер приступаємо до самої суті вашої проблеми, тобто, що вас чекає в разі ремонту вашого холодильника. З цієї ситуації є оптимальний вихід, причому можна вбити відразу три зайці: 1) Міняємо капілярну трубку, в простолюдді - капіллярка 2) Усуваємо витік в плачучому випарнику 3) Якщо в добавок від'єднати від системи трубки оттайкі, то в майбутньому вам не доведеться думати про тому, що в цьому трубопроводі може статися витік, з практики я можу стверджувати, що на роботу холодильника це сильно не впливає, і практично всі майстри так і роблять.
Далі по порядку
готуємо холодильник до установки випарника, що плаче
Відпаюємо радіатор і починаємо готувати задню стінку холодильника до установки випарника, що плаче

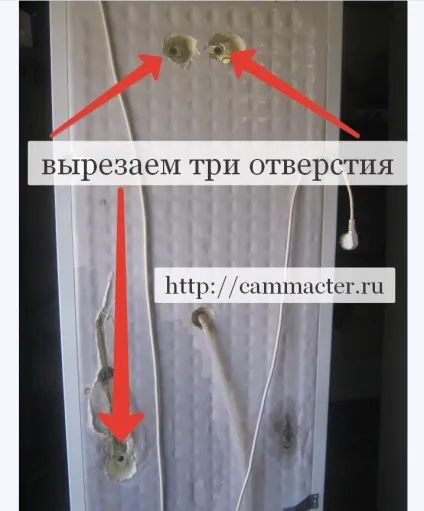

1) Вирізаємо три отвори в холодильнику. Два вгорі і одне внизу. У верхні отвори вставлятимуться трубопроводи випарника, що плаче, а в нижню один з трубопроводів для компонування з морозильною камерою. Дивимося фото нижче
2) Готуємо плаче випарник до установки. Вигінаем трубки випарника так, щоб в подальшому їх можна було всунути в вирізані отвори в холодильнику. Дивимося фото нижче

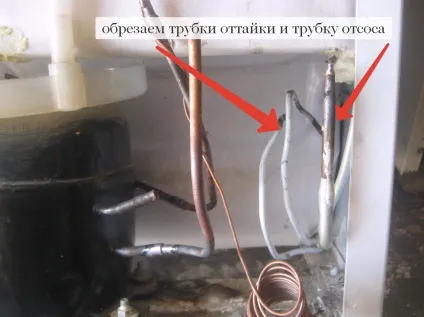

3) У двох місцях обрізаємо капілярну трубку, яка йде в корпус холодильника - біля осушувального фільтра і на вході в морозилку. Капіллярка залишається назавжди в холодильнику. Від'єднуємо трубки оттайкі від мотора і радіатора, запаює їх, щоб з них не капало масло, надалі подсоединим радіатор до мотору безпосередньо.
4) Вставляємо плаче дошку в холодильник для подальшої компоновки з морозильною камерою і мотором

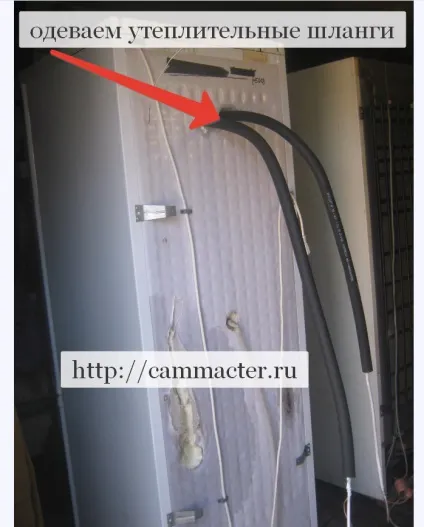

5) Одягаємо на трубопровід плаче дошки утеплювальні шланги. Товщина стінок шлангів повинна бути якомога більше, щоб уникнути промерзання від трубок

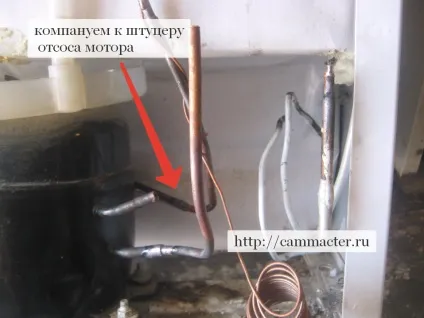

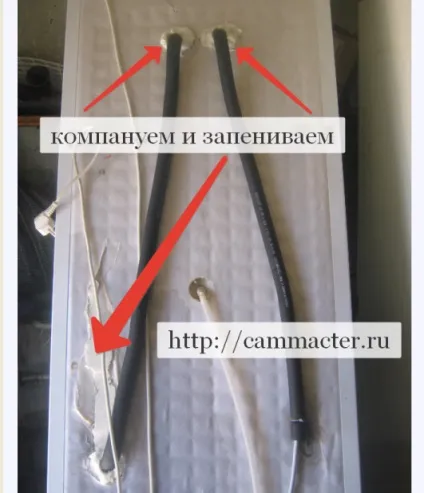

6) Пропеніваем верхні отвори, в які вставлено шланги, і чекаємо повного висихання піни. Далі один трубопровід вставляємо в отвір, що виходить з морозилки і так само, як і вгорі, пропеніваем, а інший упаюємо до штуцера вакууму на моторі. дивимося фото

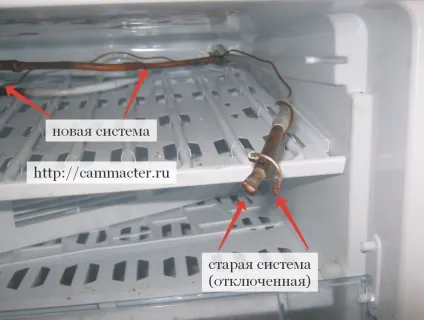

7) З'єднуємо трубопровід плаче дошки з морозильною камерою. Стару трубку отпаиваем і обов'язково запаює. Ту ж процедуру проробляємо і з капілляркой. Дивимося фото нижче
8) Ну і, мабуть, останній крок - це компоновка системи до мотору. Тут все робиться як і в звичайних холодильниках, тобто вільна трубка випарника, що плаче приєднується до штуцера відсмоктування на моторі, нова капілярна трубка, яка йде всередині нашої нової плаче дошки, під'єднується до осушувальних фільтру, ну а радіатор тепер безпосередньо, через додаткову трубку, стикується зі штуцером тиску мотора
В результаті ми отримуємо ту ж систему, що і була, тільки більш поліпшену. Так, я не помилився, завдяки тому, що наша плаче дошка виведена назовні, як показано на фото нижче, вона стає менше схильна до корозії. Додайте до цього ще й те, що ми поміняли систему уприскування, тобто капілярну трубку, і плюс від'єднали оттайкой, тобто практично поміняли всю основну начинку. Саме цей варіант заміни випарника, що плаче гарантовано буде працювати досить тривалий термін. У мене є холодильники, які працюють вже більше десяти років. Така процедура робиться практично з усіма холодильниками, у яких присутня плаче система охолодження, як вітчизняного виробництва, так і зарубіжного.
Примітка. Ні в якому разі не намагайтеся виконати цю роботу самостійно, ця робота вимагає навичок і професіоналізму і робиться не за півгодини.
