Як уникнути дорогого ремонту золотникових гідророзподільників, практична гидромеханика
Припустимо, що корпус розподільника орієнтований таким чином, що золотники розташовані вертикально, а виходи золотників до тягам управління знаходяться зверху. Золотник з боку рульових тяг закривається кришкою з пилюжником (в нашому випадку верхня кришка), яка своїм буртиком підтискає ущільнення сполучення золотник-корпус.
З іншого боку (знизу) золотник закривається глухою кришкою, яка спирається на шайбу з таким же буртиком як на верхній кришці. Вона, в свою чергу, підтискає нижнє ущільнення золотника. Таким чином, золотник ущільнюється з двох сторін, а вихідний кінець золотника додатково захищений ще й пилюжником або грязес'ёмним кільцем.
Якщо закритий кінець золотника практично повністю захищений від абразивних і атмосферних впливів зовнішнього середовища, то вихідний кінець починає піддаватися цим діям з перших днів експлуатації гидрораспределителя. Ущільнювальна кромка грязес'ёмного кільця, захищаючи що труться хромовану поверхню золотника, активно зношується.

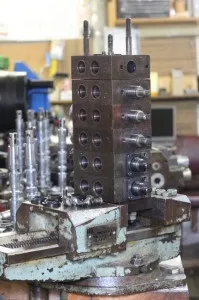

На фото-1 представлений п'ятисекційний гідророзподільник Parker F-130. Виходи золотників закриті кришками, в розточеннях яких стоять грязес'ёмние кільця.
На фото-2 представлений четирёхсекціонний гідророзподільник Parker F-130. Виходи золотників у цього розподільника закриті кришками, що мають виступи, на які щільно натягаються гофровані пильовики з боку більшого діаметра. Золотник, в свою чергу, має буртик, куди щільно сідає пильовик стороною з меншим діаметром. Гофра дозволяє золотника вільно переміщатися в обидва боки. Таким чином забезпечується відносна герметичність золотника.
При виникненні тріщин і розривів гофри бруд і волога проникають до поверхні золотника в місці тертя його з ущільненням. В результаті в цих місцях на золотниках з'являються задираки і відколи хрому (фото-3) і починається витік робочої рідини, яка з плином часу посилюється.
Заміна ущільнень золотників в цьому випадку дає короткочасний ефект і розподільник знову починає текти. Щоб усунути витік, необхідна заміна золотників на нові, а також, відповідно, ущільнень і пиляків.
За вартістю такої ремонт обійдеться в суму, не меншу половини вартості нового гидрораспределителя.
Щоб уникнути зайвих витрат, необхідно з періодичністю не менше одного разу на місяць контролювати стан пиляків на предмет розривів і тріщин. Якщо виникла підозра на негерметичність пильовика, необхідно відразу ж його замінити.
Якщо на Гідророзподільники встановлені кришки з грязес'ёмнимі кільцями, небхідно з тією ж періодичністю (не менше одного разу на місяць) зняти кришки, промити в гасі і продути стисненим повітрям. Уважно оглянути поверхні тертя золотників, встановити кришки на місце. У разі виявлення задирів і відколів хрому, золотники потрібно замінити.

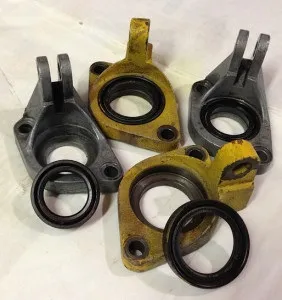

Нижче на фото представлені різні види кришок і ущільнень.
