Як своїми руками зробити сенсорну панель з звичайного монітора ?!
Останнім часом стало дуже популярним мати вдома сенсорні панелі, які в магазинах коштують досить дорого! У даній статті буде докладно розказано про те, як з самого звичайного монітора створити справжнісінький Touch Screen монітор.
Найнеобхіднішим матеріалом для створення сенсорної панелі є наявність, наприклад, 15 "монітора!
Безпосередній процес роботи
Перший етап.
Спочатку необхідно все розібрати і подивитися, що ж знаходиться всередині. Для цього необхідно буде відкрутити болти. В даному конкретному прикладі їх всього два. Залежно від типу монітора, кількість болтів може бути по-різному (менше або більше), але всі їх потрібно буде відкрутити.
Другий етап.
Після того, як болти будуть відкручені, дуже часто лицьова панель монітора все одно не хоче зніматися! В цьому випадку потрібно буде отщелківать засувки. Це можна зробити, наприклад, за допомогою викрутки.
Усе. Кришка повністю знята і засувки видно.
Перед нами знаходиться оголений екран!
Третій етап.
Наступним етапом роботи буде витяг екрану з корпусу.

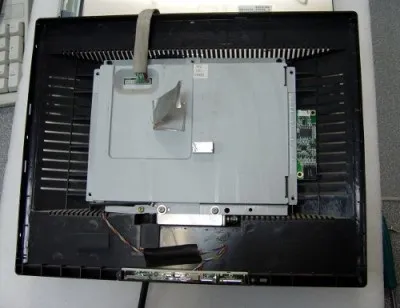

Після того, як екран буде витягнуто, потрібно буде оглянути його і знайти вільні місця-порожнечі.
Четвертий етап.
Наступним етапом роботи буде установка тачскрін. В даному конкретному прикладі встановлювався тачскрін, який складається, власне, з Touchscreen (тобто, скла з наклеєною на нього плівкою), а також USB-контролера, який також був встановлений всередину.
На даній фотографії наведено безпосередньо сам контролер:
Він зовсім невеликий за розмірами. У довжину він становить трохи більше 10 сантиметрів, а в висоту близько 4-5 міліметрів.
Даний контролер не здатний нагріватися. Але про всяк випадок його можна замотати ізоляційною стрічкою.
П'ятий етап.
Ззаду на контролер потрібно буде приклеїти двосторонній скотч. Завдяки цьому скотчу контролер буде прикріплюватися до корпусу. Даного кріплення буде більш ніж достатньо, так як зусилля на контролер Touch-screen ніякого створюватися не буде. Саме тому і не потрібно створювати нічого зайвого.
Шостий етап.

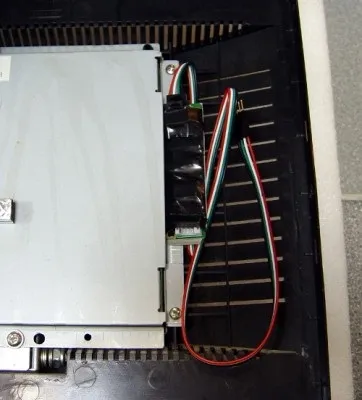

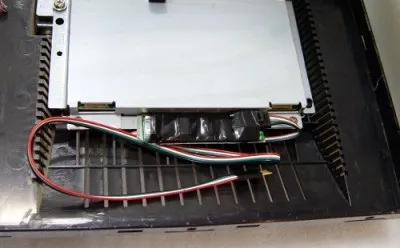

Потім потрібно буде безпосередньо приклеїти контролер до корпусу. Рекомендується приклеювати так, щоб він не стирчав з-за металевої кришки, а знаходився з нею на рівні, так як ще потрібно буде укладати екран назад.
Сьомий етап.

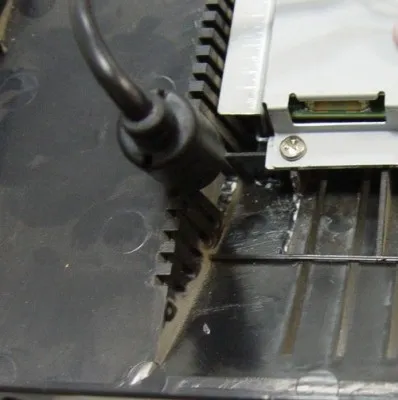

Потім, потрібно буде прибрати зайві «ребра вентиляційної решітки» монітора внизу для того, щоб можна було вивести USB-кабель контролера наркжу. Це можна виконати, наприклад, звичайним паяльником і скальпелем.
Восьмий етап.
Після цього, потрібно буде пропустити кабель. Так як в комплекті кабель з фільтрами (барила), то тоді потрібно буде зрізати ще кілька пластикових ребер жорсткості.
Дев'ятий етап.

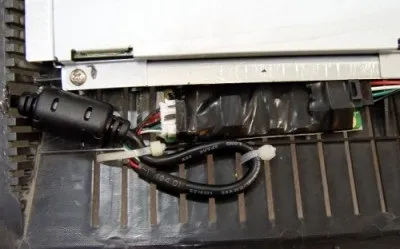

Для того, щоб все це не бовтався в процесі монтажу, а також для того, щоб кабель часом не вирвали з роз'єму при експлуатації майбутньої сенсорної панелі, кабель, рекомендується, закріпити за допомогою пластикових стежок.
Десятий етап.
Наступним етапом роботи буде процес монтажу безпосередньо самого скла з Touchscreen. Спочатку потрібно дуже ретельно вимити екран монітора, який буде показувати зображення. Якщо ж це не зробити, то до нього вже буде важко дістатися! А плями всередині будуть тільки псувати картинку!
Одинадцятий етап.
Потім потрібно буде наклеїти двосторонній скотч (наприклад, автомобільний тоненький скотч!) На сталеву рамку екрану монітора.
Дванадцятий етап.
Після цього, на даний скотч потрібно буде приклеїти скло з Touchsreen. Рекомендується не приклеювати скло по всій поверхні, так як, якщо буде потрібно знову розібрати конструкцію, то відокремити скло від автомобільного скотча буде дуже і дуже проблематично. При цьому, зверху скла буде рамка, так що воно не випаде.
Тринадцятий етап.
Тепер залишається лише з'єднати Touchsreen і USB-контролер. Для здійснення з'єднання найкраще використовувати шлейф з роз'ємом. Шлейф тонкий і тому його можна буде «обернути» навколо екрану і підстави екрану. Для того, щоб він не бовтався, його краще буде приклеїти.
Чотирнадцятий етап.
Наступним етапом роботи буде одягання кріпильної планки.
В даному конкретному прикладі, в тому місці, де проходить шлейф Touchsreen знаходиться кріпильна виїмка. Завдяки цьому можна не турбуватися про те, що шлейф може бути притиснутий ніж те або ж з ним, щось станеться!
П'ятнадцятий етап.

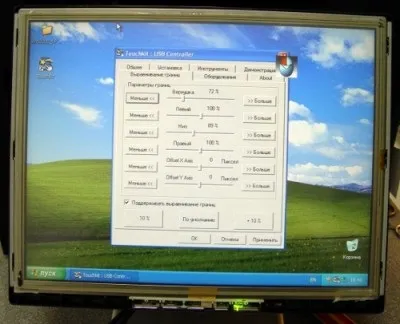

Потрібно включити екран і провести перший тест-драйв.
Шістнадцятий етап.
Наступним етапом роботи буде установка передньої панелі монітора назад на місце. Але в даному конкретному прикладі вийшло так, що дана панель стала тиснути на тачскрін, і стала заважати калібрування!
Саме тому довелося створювати наступне:
Тобто, потрібно буде створити невеликі виступи для того, щоб Touchsreen не стикався з передньою панеллю.
Все, сенсорна панель повністю готова.
Успіхів!
