Як розрахувати навантаження на фундамент

Занадто велика відповідальність лежить на цій конструкції, щоб ставитися до її проектування легковажно. Ми говоримо про фундамент, і якого типу він не був би, вся його конструкція до дрібниць повинна бути вивірена і реалізована в суворій відповідності з проектом. Навантаження на фундамент - це ключове питання в проектуванні як фундаменту, так і всієї будівлі, тому розберемося в деяких тонкощах цього питання.

Від чого залежить навантаження на фундамент

Перед тим як розрахувати навантаження на фундамент, потрібно точно знати тип ґрунту, на якій буде проводитися будівництво. Від цього залежить конструкція фундаменту. і вона може бути переглянута в залежності від багатьох факторів. Фундамент приймає на себе як постійні навантаження, так і навантаження тимчасові. До перших відносять вага конструкції стін, конструкції покрівлі та перекриття, а також основні навантаження, що виникають в процесі експлуатації будівлі. Це і кількість проживаючих, і вага від додаткового обладнання, меблів. Непостійними навантаженнями вважають тиск вітру, опадів, зокрема, сніговий покрив.

Ідеально розроблений фундамент передбачає рівномірний розподіл навантаження на грунт, і тільки в цьому випадку виключається просідання і перекоси конструкції. Проектні бюро проводять точний і детальний розрахунок всієї споруди, заснований на інформації про вагу будівельних матеріалів. Чим точніше буде надана інформація, тим точніше проведеться розрахунок, але в приватному будівництві, як правило, вистачає досить приблизних обчислень з певним запасом міцності.

Питома вага конструкції

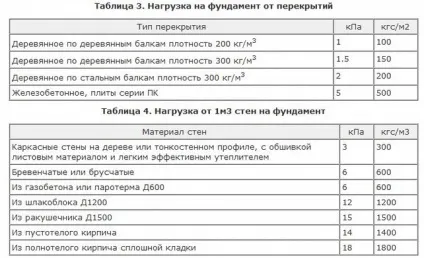

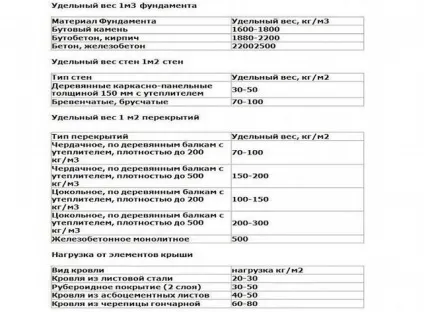

Ми привели таблицю ваги будівельних матеріалів, найбільш часто використовуваних в приватному будівництві. За допомогою цієї таблиці можна отримати уявлення про навантаження, які надають:

• конструкція самого фундаменту;
• цокольний поверх разом з оздоблювальними матеріалами і матеріалами гідроізоляції;
• перекриття з стелями і оздоблювальними матеріалами;
• конструкція даху в повному обсязі;
• сходи, підлоги, лаги, що опираються на фундамент безпосередньо.

У деяких випадках розраховують тиск грунту, який знаходиться вище лінії фундаменту, але це актуально не для всіх типів конструкції.

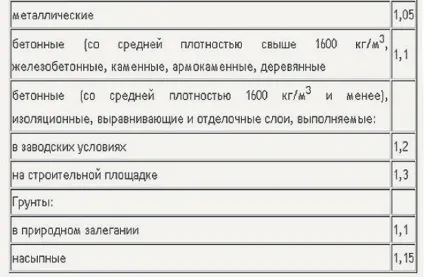

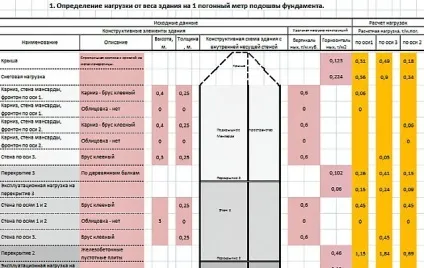

Далі все просто. По таблиці питомої ваги матеріалів обчислюють реальну вагу конструкції, помноживши табличні дані на об'єм в кубічних метрах, в результаті отримують вагу в кілограмах. Існує таке поняття, як коефіцієнт надійності. Його враховують для запасу по міцності і беруть з таблиці, наведеної нижче.

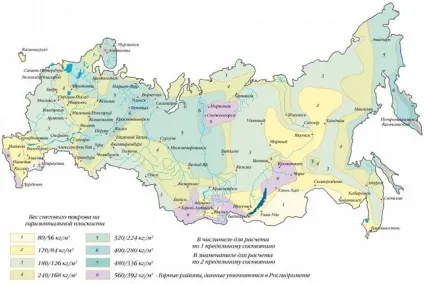

Коефіцієнт для певного виду матеріалу множиться на отриманий реальну вагу. Але це тільки постійне навантаження, а для обчислення повної картини необхідно знати як мінімум снігове навантаження, середнє значення якої наводиться в геодезичних картах для конкретного регіону. В середньому, по центральним регіонам, снігове навантаження складає від 180 до 300 кг / м2.

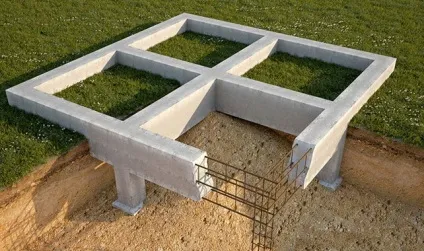

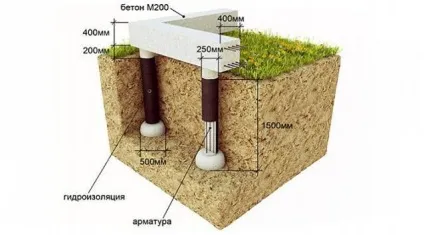

Розрахунок навантаження на стовпчастий фундамент

В цілому, готуючи проект будинку, забудовник вже знає, з якими будівельними матеріалами матиме справу, тому розрахунок цих навантажень ми коротко описали. Тепер поговоримо про доцільність і тонкощах розрахунків певного виду фундаменту, а почнемо з столбчатого. В першу чергу необхідно знати тип ґрунту.

Як верхнього її шару, так і нижче глибини промерзання. Замовляти цю послугу в проектних організаціях більш ніж доцільно, але коштує грошей. Тому багато хто користується оцінкою типу грунту «на око». Наскільки це доцільно і безпечно, кожен вирішує для себе сам.

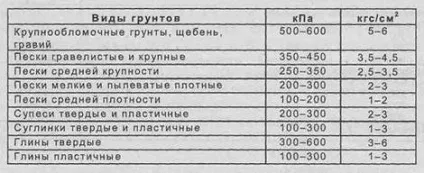

Оцінка грунту своїми силами проводиться за допомогою буріння або викопування шурфу і забору проб з певних глибин. Наскільки будуть точні дослідження за допомогою скочування кульок з проб грунту, питання, звичайно, спірне, але багато роблять саме так. Немає ніякого сенсу описувати фізичні експерименти зі скачати з землі кулькою, досить сказати, що на підставі цих досліджень роблять висновок про значення коефіцієнта опору грунту, який ми привели в таблиці.

На підставі цього значення і навантаження від будівлі, яку ми вирахували раніше, встановлюється кількість стовпів для фундаменту.

Розрахунок пальового фундаменту

Розрахунок пальового фундаменту виконується за схожою схемою, але при цьому враховуються додаткові параметри, а саме:

• тип ростверку;
• марка бетону;
• кількість паль;
• лінійні параметри стовпів;
• лінійні параметри ростверку і його конфігурація.


Головною умовою для вибору пальового фундаменту є слабка і рухома грунт. Так, фундамент палі забезпечить хорошу стійкість конструкції і при складному рельєфі, і при великій глибині промерзання. Фундамент такого типу влаштовується досить швидко, не вимагає великої кількості земляних робіт.

Розрахунок стрічкового фундаменту

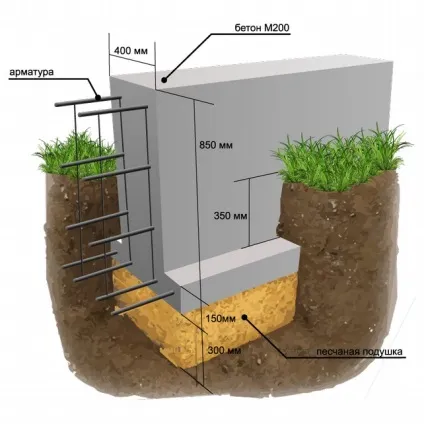

Стрічковий фундамент - найпоширеніший тип в середній смузі, тому розраховується він за стандартною схемою і за типовими таблицями. при визначенні типу грунту краще перестрахуватися і зробити стрічковий фундамент ширше, ніж показують таблиці, оскільки рухливість грунту може змінюватися протягом року.

Оскільки для розрахунку стрічкового фундаменту використовуються всі ті ж параметри, які ми розглянули, практика показує, що застосування середньостатистичних значень прийнятна в більшості регіонів. Незважаючи на це, ми рекомендували б користуватися таблицями та даними, характерними для конкретної місцевості. Тільки таким чином можна отримати надійне підгрунтя для будинку будь-якого типу.
