Як розмітити фундамент під баню правильно відео-інструкція по розмітці своїми руками, фото

особливості розмітки

загальні підстави

Спосіб обчислення прямого кута підручними засобами

• Яким би не був розмічають вами фундамент, в будь-якому випадку, якщо ви не маєте на увазі зведення округлих стін, його кути повинні мати 90⁰, будь то квадрат або прямокутник. Якщо у вас немає можливості скористатися спеціальними геодезичними приладами, то для цього цілком згодиться звичайна метрична рулетка і моток ниток або шнур. Головне в цій ситуації те, щоб нитка або шнур не були капроновими, так як такий матеріал розтягується, а нам потрібно, щоб розмір зберігався, тому, використовуємо натуральні матеріали або дріт.
• Забиваємо в вихідну точку кілочок (на верхньому малюнку це точка B) і розтягуємо від неї дві нитки - одну 3м (відрізок AB), а іншу 4м (відрізок BC), тільки розміри потрібно витримувати точно, щоб не було збою в градусах. Тепер, якщо між точками A і C встановити відстань рівно 5м, то кут ABC виявиться прямим. Примітно, що інструкція не вимагає обчислення в метрах - за мірну одиницю можна, наприклад, взяти дециметр або взагалі, відрізок шнура невизначеної довжини.

Порада. Для контрольної перевірки, після виставлення всіх кутів, вам обов'язково потрібно перевірити діагоналі, щоб уникнути помилки. Їх розміри повинні бути рівні, а якщо з'являться похибки, то допуск на них не більше 2-3 мм.

Пальові і стовпчасті фундаменти

Розмітка для стовпчастого фундаменту

З приводу прямого кута при розмітці вже було сказано, тому, переходимо до точок позначення для гвинтових паль або для стовпів. Якщо говорити про крок, то тут спрацьовує «принцип, чим частіше, тим краще», але не рідше трьох метрів. Хоча, якщо мова йде не просто про коморі, а парній лазні, з усім оснащенням, то краще за все скоротити крок до 1,5-2 м (див.також статтю «Фундамент з блоків під баню - поради по самостійному будівництву»).

Коли ви визначите периметр будівлі, то краще за все натягнути нитку між крайніми точками, щоб все палі вийшли строго на одній лінії, і так як натяжка буде заважати буріння, то в певних місцях краще забити кілочки, а шнур зняти. Звичайно, набагато краще буде, якщо ви створите такий проект на папері, тоді будуть зрозумілими не тільки проекції і кількість матеріалів, але також і їх ціна, яку відразу можна буде обчислити.

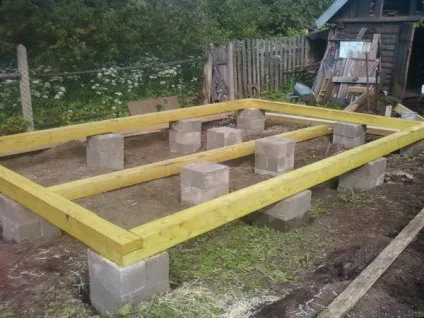

Стовпчастий фундамент. монтаж обв'язки

Крім периметра ще існують суміжні приміщення, наприклад, парне відділення, мильня і роздягальня, які потрібно розділити стінами, під які також потрібна опора. Ось тут-то і стане в нагоді креслення, де ви заздалегідь зможете розрахувати площа кожної кімнати, щоб правильно розподілити стовпи або палі під обв'язку.

Опора повинна бути під кожним обв'язувальним брусом, а також на кожному розі і стику. Виняток може становити хіба що гвинтовий фундамент з ростверком із сталевого профілю - там обв'язування все одно кладеться на нього і якщо на стиках для перегородок балка не потрапити точно на палю, то це не так страшно - сталь компенсує навантаження.

Порада. При монтажі обв'язки на вивірений гвинтовий або фундамент палі все одно потрібно перевіряти діагоналі периметра, так як балки можуть зміститися і пропорції опиняться порушеними.

стрічкові фундаменти

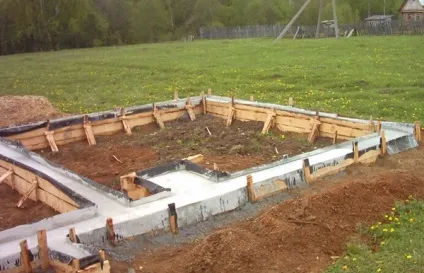

Розмітка стрічкового фундаменту

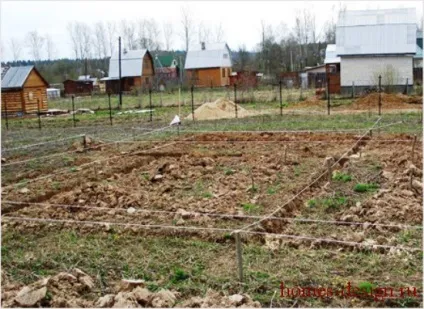

Якщо ви звернете увагу на фото вгорі, то побачите, що для кожної стрічки натягнуті по дві нитки, причому їх кінці виходять за периметр траншеї, а кут виходить на їх перехрещення. Це зроблено неспроста - відстань між шнурами визначає необхідну ширину траншеї, а то, що натяжка заведена за периметр, дозволяє забити кілочки за межами робочої зони і вони не заважають займається земляними роботами.

Принцип розмітки тут точно такий, як і для пальового або стовпчастого фундаменту - для кожної несучої стіни та перегородки має бути підстава, яким тут виявиться монолітна або збірна стрічка.

Але, як ви самі розумієте, натягнуті нитки будуть заважати займається земляними роботами, тому їх можна знімати після копки першого штука - головне, щоб ви чітко позначили межі траншеї. Тільки кілочки витягати не слід - при необхідності на них знову можна натягнути нитки і перевірити стан периметра і кромок канави.

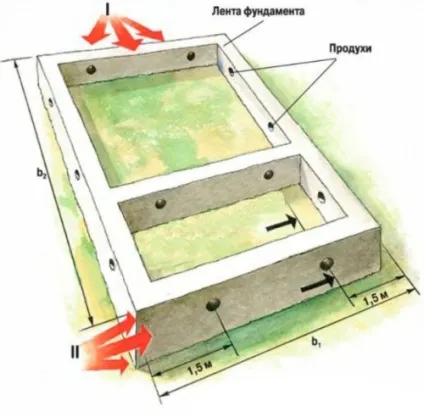

Продухи в цоколі

Слід пам'ятати, що в стрічці потрібно залишити місце для відводу каналізації і підведення води, щоб потім не довелося довбати бетон. Для цього заздалегідь позначають потрібні місця, в яких облаштовують прохід для труб - можна просто своїми руками закласти трубу більшого діаметра, ніж ви будете використовувати для стоку води. Також при заливці цоколя потрібно буде зробити продухи (можна використовувати шматки труб), місця для яких відзначаються заздалегідь.

Фундамент для лазні з пічкою

Можливо, ви плануєте скласти в лазні піч, тоді для неї теж потрібно міцну основу, тим більше якщо конструкція буде важкою. Втім, таку основу можна зробити не тільки на стрічковому фундаменті, де для цього просто заливається майданчик, а й на високому ростверку пальового або стрічкового фундаменту для лазні. Просто для цього знадобляться додаткові опори, на яких ви зможете залити бетонну плиту.

висновок

Як бачите, розмітка фундаменту під лазню - справа зовсім не складна, головне, щоб ви чітко уявляли, чого хочете в подальшому. Також розмітка допомагає дотримуватися пропорції, що зробить вищестояще будова міцним і рівним (див.також статтю «Польова лазня для чистоти та здоров'я в похідних умовах»).
