Як розібрати телефон siemens s55 - блогофоліо роману паулова

попередження

використовувані інструменти

T5 викрутка Torx

2 мм плоска викрутка

Відкручуємо 4 шурупа, помічені червоним. Для цього буде потрібно викрутка-зірочка T-5.

Займемося клавіатурою. Вона ні на чому не тримається.

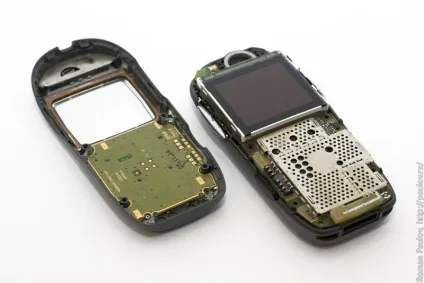

Має вийти ось так.

Витягуємо віконце ІК-порту. Тут потрібно бути акуратним - пластмаса дуже тонка.

Бічна кнопочка, легенько піддягаємо викруткою.

Потім хустки під кнопочкою.

І хустки під кнопкою гучності.

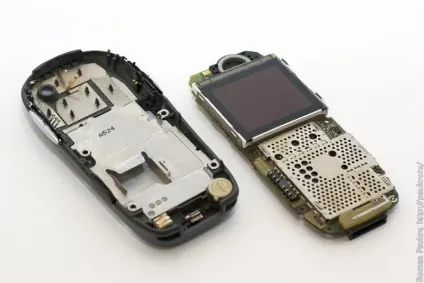

Залишається корпус з антеною.

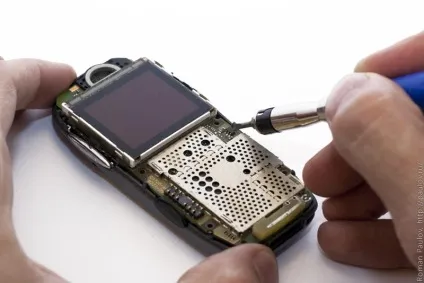

Знімаємо металеві екрани з мікросхем.

Ось така краса під ними.

І зі зворотного боку.

Тут теж красиво.

У Сіменса С55 можна зняти матрицю. Відгинаємо 4 засувки, які тримають матрицю.

Пробуємо розібрати матрицю.

Це максимум. Шлейф припаяний до обох частин.

Можна подивитися хто виробник матриці.

Всі компоненти на столі.
