Як робиться точкове зварювання своїми руками і що потрібно знати
Найважливішою деталлю, серцем будь-якого електроприладу такого типу є трансформатор, за допомогою якого ми отримуватиме необхідну напругу. Коефіцієнт трансформації повинен бути дуже великим, тому відразу звертаємо свою увагу на потужні і об'ємні мікрохвильові печі - саме там можна роздобути необхідний елемент. Потужність повинна бути близько 1 кВт - це ідеальний варіант, але, за відсутності такого, підійде і на 700-800 Вт. У мікрохвильовці трансформатор підвищує типу, видає до 4 кВт для живлення магнетрона. Саме те, що нам треба. Розглядаємо покрокову інструкцію з виготовлення необхідного трансформатора.
Крок 1 Дістаємо трансформатор з мікрохвильовки.
Не варто її відразу розбирати за допомогою молота - вона нам стане в нагоді цілком. Відкручуємо основу, знімаємо всі кріплення, дістаємо.

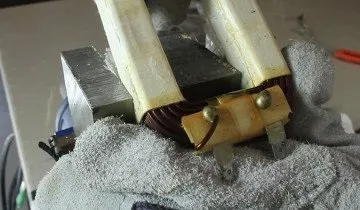

Крок 2 Збиваємо вторинну обмотку.
Нам треба тільки первинна (це та, що всередині, на ній провід набагато товщі і його менше). Можна зробити це зубилом, молотком, ножівкою, навіть висвердлити кути елект рической дрилем - чим завгодно, лише б результат був той, що треба. Ваше завдання: не пошкодити первинну обмотку і магнітопровід, а з усім іншим можете надходити як захочете, хоч на металобрухт.
Крок 3 Намотуємо вторинну обмотку.
Нам треба отримати в результаті струм близько 1000 А, тому йдемо на ринок і купуємо провід діаметром від 1 см. Він дорогий, але без нього ніяк не обійтися. Якщо хочете заощадити - купуйте його пучком, а не один цілісний - на хід справи це не впливає.
Крок 4 Робимо 2-3 витка.
Робимо 2-3 витка вторинної обмотки, на виході отримуємо близько 2В. Чим більше всуне в вікно, тим більша напруга буде, хоча після 3 витків у вікні вже не залишається місця. Якщо потрібен потужний апарат, тоді можна розібрати ще 1 мікрохвильовку або знайти додатковий трансформатор і з'єднати 2 разом. Можна буде працювати з металом до 5 мм завтовшки.
Крок 5 Перевіряємо напрямок обмоток.
За допомогою вольтметра перевіряємо напрямок обмоток, а також наявність коротких замикань. Якщо таких не простежується, можна переходити до подальших робіт.
Крок 6 Перевірити силу струму.
робимо електроди
Тут все простіше простого. Електроди купуємо на металобрухт або ринку, для цього підійдуть прутики з міді діаметром від 1.5 см. Головне запам'ятати принцип - діаметр електрода не повинен бути меншим, ніж діаметр проводу і все. Якщо зварювання ваша слабка, тоді можна знищити 2 паяльника і взяти з них жала - ідеальні і стійкі електроди, які прослужать довго!

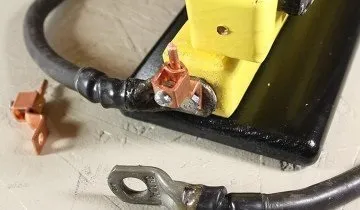

Провід, який підходить до електрода, повинен мати мінімальну довжину, щоб зменшити втрати струму. Для з'єднання використовується мідний наконечник або отвір, яке можна виконати еле ктріческой дрилем і свердлом на 8. Затягуємо болтове з'єднання і стрижень вже нікуди не втече. Можна спаяти наконечник з проводом, щоб уникнути окислення, яке виникне при першому запуску апарату. Неспаянние контакти можуть створювати додатковий опір, яке дуже помітно при малій потужності апарату.
