Як продзвонити дроти мультиметром

Під час проведення в квартирі капітального ремонту виконується і повна перевірка стану електропроводки. Діагностика електропроводки виконується при її повної або часткової заміни або підозрі на несправність. Деякі господарі квартир намагаються самостійно виконати цю процедуру, в зв'язку з чим у них нерідко виникає питання, як правильно продзвонити дроти мультиметром.

Загальні відомості про мультиметри

Перш ніж приступати до роботи з мультиметром, в першу чергу необхідно ознайомитися з його можливостями. Для перевірки електропроводки цілком достатньо і дешевої китайської моделі, котра володіє мінімальним набором функцій.

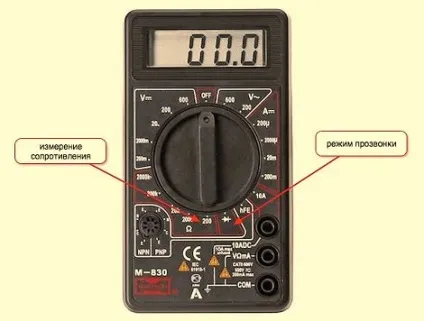

Найбільш оптимальним варіантом буде простий мультиметр з можливістю працювати в режимі прозвонки. Для цього ручка регулювання мультиметра повинна бути повернута в напрямку значка, що позначає діод. На деяких моделях замість нього зображується звукова хвиля. Коли перевіряється стан проводу, замикання контактів супроводжується звуковим сигналом.

На цілісність проводки вказує не тільки звуковий сигнал. Про розрив ланцюга свідчить цифра один, відображена на дисплеї. Вона показує, що опір між щупами більш висока в порівнянні з межею вимірювань. При відсутності ушкоджень на підприємстві, що перевіряється ділянці, на дисплей виводиться той опір, який в ідеальних умовах повинен наближатися до нуля. Перш за все, це стосується побутових електричних мереж з невеликою протяжністю.

Порядок дій при перевірці мережі мультиметром

Перед прозвонкой електричного кола ручка мультиметра встановлюється в потрібне положення. Далі, кінці вимірювальних проводів підключаються до відповідних гнізд. Гніздо СОМ призначене для чорного дроту, а гніздо зі знаком ω - для червоного. Після цього мультиметр потрібно включити за допомогою спеціальної кнопки. Включення може здійснюватися в автоматичному режимі, коли ручка знаходиться в потрібному положенні вибору робочого режиму або меж вимірювання.

Вимірювальні кінці замикаються між собою. Наявність звукового сигналу означає, що пристрій справно і готове до роботи. Перевіряються дроти або кабелі попередньо очищаються від ізоляції, а жили зачищаються до блиску. З металевих поверхонь видаляється бруд і окислення. Після цього вимірювальними проводами потрібно торкнутися оголених ділянок, на яких проводиться перевірка.

Якщо дроти виявляться цілими, це буде підтверджено звуковим сигналом, а на дисплеї з'явиться нуль або значення опору. Наявність одиниці на екрані і відсутність звукового сигналу свідчить про пошкодження проводу. При роботі з електричним струмом потрібно суворо дотримуватися правил техніки безпеки. Це в повній мірі стосується і всіх дій, які виконуються з мультиметром. При прозвонке кінці проводів рекомендується обладнати наконечниками - так званими «крокодилами». Це сприяє більш стійкому контакту і забезпечує свободу дій при виконанні вимірів.

Перед перевіркою електричний ланцюг повинна бути знеструмлена. В обов'язковому порядку видаляються навіть батарейки зі слабким струмом. При наявності конденсаторів, їх необхідно розрядити шляхом замикання. Якщо такі заходи не будуть прийняті, то під час перевірки мультиметр просто згорить.

Якщо перевіряється провідник має велику довжину, то дуже важливо під час вимірювань не торкатися руками його оголених кінців. В цьому випадку отримані свідчення можуть бути некоректними і неточними. Коли прозваниваются багатожильні кабелі, то все жили, наявні в наявності, поділяються і зачищаються. Після цього вся ланцюг перевіряється на наявність коротких замикань. Кожна жила по черзі з'єднується з «крокодилом», а все решта з'єднуються з іншим вимірювальним кінцем в різних комбінаціях. Якщо індикатор показує одиницю, а звуковий сигнал відсутній, значить короткого замикання немає.

Якщо раптово зникло світло

Ситуації, коли раптово зникає світло, найкраще розглянути на прикладі сучасної квартири, де під час прокладання кабельних ліній дотримувалися всі діючі норми і вимоги. Це означає поділ проводки на окремі групи. в залежності від свого призначення. Кожна така група підключена до загального квартирному щиту за допомогою окремого автоматичного вимикача.

При раптовому зникненні світла в квартирі, потрібно в першу чергу виконати перевірку справності світильника. Спочатку перевіряється щиток і автомати, розташовані в ньому. Якщо вони включені, значить цілком ймовірно, що несправність виникла через вимикача, патрона або самої лампи. Проводка в даній ситуації швидше за все не пошкоджена. При спрацьовування автомата перевіряються всі елементи ланцюга, крім кімнатного вимикача.

Перед перевіркою лампи її потрібно викрутити з патрона. Один вимірювальний щуп стосується цоколя з різьбою, а другий - центрального контакту в торці цоколя. Дочекатися сигналів, описаних вище, і в разі несправності замінити лампу. При справності лампи далі перевіряється патрон шляхом розбирання світильника і перевірки контактів, і проводів. Наступним перевіряється кімнатний вимикач, при відсутності зовнішніх пошкоджень перевіряються контакти з допомогою мультиметра. У разі спрацювання автомата виконується прозвонка проводів на предмет короткого замикання.
