Як прив’язати лин до гарпун закладення лина підводної рушниці

20.08 Як прив'язати лин до гарпун: Закладення лина підводної рушниці

Одним з найважливіших моментів у підготовці спорядження для підводного полювання є спорядження підводної рушниці, а спорядження рушниці починається з закріплення лина на гарпуні. І питання: як прив'язати лин до гарпун дуже актуальне. У статті описані 2 способи, як прив'язати лин до гарпун, два способи закладення лина від справжніх фахівців підводного полювання: закладення лина в поздовжній пропил гарпуна і закладення лина в ковзаючу втулку конусом.

З цим питанням молоді підводні мисливці регулярно звертаються до досвідчених підступу. І отримують закономірний відповідь: прив'язати лин до гарпун можна по-різному. І вони мають рацію. Способів кріплення лина до гарпун може бути багато. Вибирайте найбільш зручний. У статті ми розповімо про те, що лин підводної рушниці може бути прив'язаний до гарпун шляхом закладення в поздовжній пропил, а ще прив'язати лин до гарпун можна шляхом закладення лина в ковзаючу втулку конусом.

Закладення лина в поздовжній пропил гарпуна

• Прив'язати лин до гарпун можна способом закладення лина в поздовжній пропил гарпуна підводної рушниці

Для кріплення лина до гарпун підводної рушниці пропоную свій перевірений роками спосіб. За різьбі для накручення наконечника робиться косою поздовжній пропил шириною з товщину лина. Все що утворилися гострі кромки притупляються. На кінці лина для підводної рушниці зав'язується вузлик і його кінчик підплавляється. Між торцем стріли і дном свердління в наконечнику залишено місце для вузлика.

Лінь підводної рушниці вкладається в пропив, вузлик підтягується до упору в торець різьбової частини і наконечник закручується. Виходить дуже плавний вихід лина. Отстиковивается і перев'язується лин миттєво. Вихід лина можна додатково прикрити прапорцем.

Гарпун для підводного рушниці послаблюється незначно, мабуть, менше, ніж від простого поперечного отвори (в поперечному перерізі площа пропила менше, ніж перетин наскрізного отвору).

Бажано (але не обов'язково), щоб спідниця наконечника насувалася на стрілу на пару мм. Так само не завадить жолобник в місці переходу різьблення-стріла. Пропив можна робити звичайною ножівкою по металу нахиляючи вправо-вліво для забезпечення потрібної ширини. Природно, глибина пропила не повинна бути більше необхідної.

Пігаль Сергій (Карлсон)

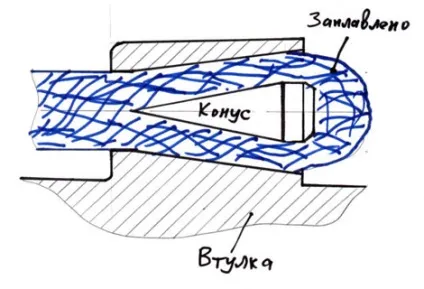

Закладення лина в ковзаючу втулку конусом

• Прив'язати лин до підводного рушниці можна також за допомогою закладення лина в ковзаючу втулку конусом

У промисловості закладають троси з використанням клинів і конусів. Виходять надійні і компактні закладення. Спробуємо використовувати цей метод для закладення лина підводної рушниці, наприклад, в ковзної втулці.

Відразу спливає неприємне питання: Як зробити конусний отвір?

У мужиків немає проблем, у них є завдання. Все просто. Продаються різні набори шліфувальних головок, в які входять і конічні ($ 10). Я використовую алмазну головку з конусом в 15 градусів. У промислових заробляннях тросів використовують саме такий конус.

Виготовлення закладення для кріплення лина підводної рушниці:

• У ковзної втулці поздовжнє циліндричний отвором Ф2,0мм перетворюємо в конічний за допомогою головки і дрилі.

• З мідного дроту Ф1,5, затиснувши її в дрилі, виточують конус

• Простягаємо лин ф2мм через отвір і шилом продавлюємо торець по осі.
• Вставляємо конус в лин підводної рушниці вістрям вперед.
• Пальником (запальничкою) заплавляются лин (можна попередньо зробити капроновою ниткою бандажік за конусом).

• Втягуємо закладення з конусом всередину конічного отвору і сильно тягнемо. Видерти закладення дуже важко. Яке зусилля для цього потрібно, можна дізнатися тільки експерементально. Точно, що ні мале, тому що при бажанні "абсолютної" надійності конус можна зробити діаметром з лин. Тоді, щоб видерти лин з конуса, потрібно повністю зрізати його по діаметру (сплюснути до нуля).

В результаті вийшла компактна, легко виготовляється (при наявності вищеозначених інструменту) і перев'язують (втім, це слово вже не підходить) закладення лина. Якщо запастися кульками, то кріпити лин підводної рушниці можна навіть в польових умовах за кілька хвилин. Це не зшивання з проклеюванням і термоусаджуваної трубкою! Природно, область її застосування не обмежується легкими втулками. Також, пульки можна імплантувати прямо в лин, розставивши пасма.

Це стане в нагоді, наприклад, для фіксації ковзної втулки на лине підводної рушниці при псевдозадней передній прив'язці. І т.п.

Якщо в лин неможливо протиснути конус, можна спробувати його розплести або, навіть, забити конус збоку (не забувши, потім, випробувати закладення робочим зусиллям!). Існує безліч типів линів підводної рушниці і, заздалегідь, неможливо предусмотеть всіх нюансів.

Трохи теорії про прив'язування лина підводної рушниці

Діаметр конуса можна брати 3 / 4-1 діаметра лина підводної рушниці. Більше - немає сенсу, менше - небезпечно.

Внутрішній конус отвору - 15 градусів. Кут конуса кулі - 22 градуси (при діаметрі 3/4). Чому так? А тому що лин розширюється і, щоб площа його перерізу залишалася незмінною, кільце (перетину) повинно ставати вже. Тоді притиснення лина буде приблизно рівномірним по всій площі конічного отвору. Довжина конуса 1,9 діаметра лина. Довжина всієї закладення 2,5-3,5 діаметра лина підводної рушниці. При діаметрі лина 2 мм - діаметр закладення (наплив на втулці) 3,5-3,8 мм.

Цифри розрахунковий і не підлягають обов'язковому точного виконання. Цілком можна робити на око. (Але вічко повинен бути досить влучним).

Для порівняння площі поперечних перерізів (діаметр лина 2 мм):

- закладення конусом (Ф3,5) -9 кв.мм
- просто вузлик (Ф5) - 19 кв.мм
- типова за вушко з перпендикулярним отвором ф2мм і зшивкою - 14 кв.мм

Схоже, що закладення володіє мінімальнодостіжімой площею поперечного перерізу.

Ще її великий плюс - абсолютний захист закладення від зрізу.

Витяг з опису промислової закладення тросів:

Швидкоз'ємні кріплення канатів типу конусної втулки надійні і зручні в експлуатації. Тут зусилля закріплення є функцією прикладеної навантаження. Для безпечної роботи після монтажу для надійної затягування конуса затискачі повинні бути піддані обтягуванні (нагружению) робочим навантаженням.
